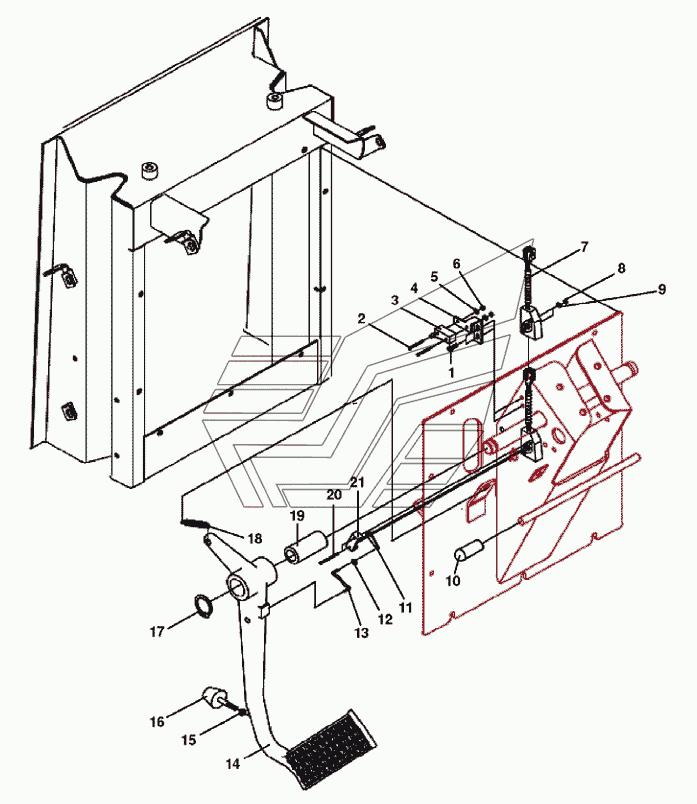

5CLP02 Тяги муфты сцепления 16 скоростной АКПП Versatile серии HHT. Каталог 2008г.

5CLP01 Тяги муфты сцепления 12 скоростной АКПП Versatile серии HHT 5CLS01 Тяги муфты сцепления 12 скоростной МКПП Versatile серии HHT

Вид отображения:

Детали справа

По ширине экрана

1

2

3

4

5

6

7

8

9

10

11

12

13

14

15

16

17

18

19

20

21

Масштаб

Исходный размер Вместить изображение

№

Инфо

Название детали

Заводской номер

Количество на модель

1

Номер детали на чертеже:

1

Болт M6x16 Cl-8.8 Pl

Заводской номер: 9804255 Количество на модель: 2

9804255

2

2

Номер детали на чертеже:

2

Болт №6x1.25

Заводской номер: 9635014 Количество на модель: 2

9635014

2

3

Номер детали на чертеже:

3

Педаль ТА22 АКПП

Заводской номер: 86033711 Количество на модель: 1

86033711

1

4

Номер детали на чертеже:

4

Кронштейн

Заводской номер: 86034550 Количество на модель: 1

86034550

1

5

Номер детали на чертеже:

5

Шайба 0.150x0.320x0.020

Заводской номер: 280384 Количество на модель: 2

280384

2

6

Номер детали на чертеже:

6

Гайка №6-32, 0.138х5/16

Заводской номер: 88458 Количество на модель: 2

88458

2

7

Номер детали на чертеже:

7

Датчик нажатия педали, ТА22 АКПП

Заводской номер: 86033710 Количество на модель: 1

86033710

1

8

Номер детали на чертеже:

8

Контргайка М5

Заводской номер: 86511996 Количество на модель: 2

86511996

2

9

Номер детали на чертеже:

9

Шайба плоская диам.внут.5.48, наруж.10.0, толщина 1.0, Pl сталь

Заводской номер: 9824326 Количество на модель: 2

9824326

2

10

Номер детали на чертеже:

10

Фиксатор педали сцепления/тормоза

Заводской номер: 9703405 Количество на модель: 1

9703405

1

11

Номер детали на чертеже:

11

Рычаг тяги педали

Заводской номер: 86034450 Количество на модель: 1

86034450

1

12

Номер детали на чертеже:

12

Фиксатор

Заводской номер: 86500304 Количество на модель: 1

86500304

1

13

Номер детали на чертеже:

13

Тяга

Заводской номер: 86034447 Количество на модель: 1

86034447

1

14

Номер детали на чертеже:

14

Педаль сцепления

Заводской номер: 86034630 Количество на модель: 1

86034630

1

15

Номер детали на чертеже:

15

Гайка FLG USR 0.313NF

Заводской номер: 86050274 Количество на модель: 1

86050274

1

16

Номер детали на чертеже:

16

Крепление бампера

Заводской номер: 86000735 Количество на модель: 1

86000735

1

17

Номер детали на чертеже:

17

Стопорное кольцо диам.1.00dm

Заводской номер: 25121 Количество на модель: 1

25121

1

18

Номер детали на чертеже:

18

Пружина растяжения 31.7 внешн. диам., 125 длина

Заводской номер: 86024297 Количество на модель: 1

86024297

1

19

Номер детали на чертеже:

19

Втулка бронзовая, диам.внутр.1.003 наруж. 1.128 длина 1.0dm

Заводской номер: 515308 Количество на модель: 2

515308

2

20

Номер детали на чертеже:

20

Болт M5x60 Zncr/B

Заводской номер: 86529074 Количество на модель: 2

86529074

2

21

Номер детали на чертеже:

21

Опорная втулка педали, полиуретан

Заводской номер: 86034449 Количество на модель: 1

86034449

1
