5CLP01 Тяги муфты сцепления 12 скоростной АКПП Versatile серии HHT. Каталог 2008г.

5AXL02 Ось и планетарная ступица Eaton в сборе Versatile серии HHT 5CLP02 Тяги муфты сцепления 16 скоростной АКПП Versatile серии HHT

Вид отображения:

Детали справа

По ширине экрана

1

2

3

4

5

6

7

8

9

10

11

12

13

14

15

16

17

18

19

20

21

22

23

24

25

26

27

Масштаб

Исходный размер Вместить изображение

№

Инфо

Название детали

Заводской номер

Количество на модель

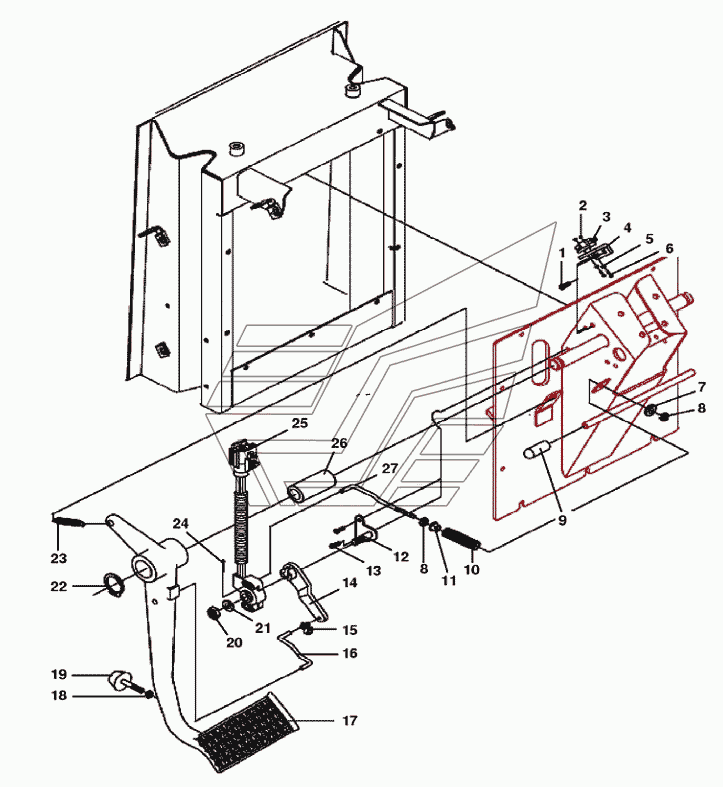

1

Номер детали на чертеже:

1

Болт M6x16 Cl-8.8 Pl

Заводской номер: 9804255 Количество на модель: 2

9804255

2

2

Номер детали на чертеже:

2

Контргайка с нейлоновой вставкой M4

Заводской номер: 86029828 Количество на модель: 2

86029828

2

3

Номер детали на чертеже:

3

Переключатель с сердечником

Заводской номер: 9843787 Количество на модель: 1

9843787

1

4

Номер детали на чертеже:

4

Кронштейн переключателя

Заводской номер: 86032142 Количество на модель: 1

86032142

1

5

Номер детали на чертеже:

5

Шайба плоская диам.внут.4.30, наруж.9.0, толщина 0.80мм, Pltd сталь

Заводской номер: V43845 Количество на модель: 2

V43845

2

6

Номер детали на чертеже:

6

Крепежный винт с плоскоконической головкой M4x16

Заводской номер: 86511042 Количество на модель: 2

86511042

2

7

Номер детали на чертеже:

7

Шайба плоская диам.внут.5.48, наруж.10.0, толщина 1.0, Pl сталь

Заводской номер: 9824326 Количество на модель: 1

9824326

1

8

Номер детали на чертеже:

8

Контргайка М5

Заводской номер: 86511996 Количество на модель: 2

86511996

2

9

Номер детали на чертеже:

9

Фиксатор педали сцепления/тормоза

Заводской номер: 9703405 Количество на модель: 1

9703405

1

10

Номер детали на чертеже:

10

Пружина диам.наруж. 0.469dm длина 1.00dm

Заводской номер: 9706684 Количество на модель: 1

9706684

1

11

Номер детали на чертеже:

11

Втулка диам.внутр.27 наруж. 35 длина 28мм

Заводской номер: 264036 Количество на модель: 1

264036

1

12

Номер детали на чертеже:

12

Кронштейн потенциометра

Заводской номер: 86035678 Количество на модель: 1

86035678

1

13

Номер детали на чертеже:

13

Болт M5x25

Заводской номер: 10978221 Количество на модель: 2

10978221

2

14

Номер детали на чертеже:

14

Рычаг потенциометра

Заводской номер: 86500303 Количество на модель: 1

86500303

1

15

Номер детали на чертеже:

15

Фиксатор

Заводской номер: 86500304 Количество на модель: 1

86500304

1

16

Номер детали на чертеже:

16

Тяга

Заводской номер: 86025890 Количество на модель: 1

86025890

1

17

Номер детали на чертеже:

17

Педаль сцепления

Заводской номер: 86034630 Количество на модель: 1

86034630

1

18

Номер детали на чертеже:

18

Гайка FLG USR 0.313NF

Заводской номер: 86050274 Количество на модель: 1

86050274

1

19

Номер детали на чертеже:

19

Отбойник

Заводской номер: 9706873 Количество на модель: 1

9706873

1

20

Номер детали на чертеже:

20

Контргайка с нейлоновой вставкой M8 класс 8 PL

Заводской номер: 9670023 Количество на модель: 1

9670023

1

21

Номер детали на чертеже:

21

Шайба 8.62X16.00X1.60 PL

Заводской номер: 86511315 Количество на модель: 1

86511315

1

22

Номер детали на чертеже:

22

Стопорное кольцо диам.1.00dm

Заводской номер: 25121 Количество на модель: 1

25121

1

23

Номер детали на чертеже:

23

Пружина растяжения 31.7 внешн. диам., 125 длина

Заводской номер: 86024297 Количество на модель: 1

86024297

1

24

Номер детали на чертеже:

24

Шплинт 0.06х0.50

Заводской номер: 280236 Количество на модель: 1

280236

1

25

Номер детали на чертеже:

25

Потенциометр

Заводской номер: 9821734 Количество на модель: 1

9821734

1

26

Номер детали на чертеже:

26

Втулка бронзовая, диам.внутр.1.003 наруж. 1.128 длина 1.0dm

Заводской номер: 515308 Количество на модель: 2

515308

2

27

Номер детали на чертеже:

27

Тяга пружины потенциометра

Заводской номер: 86025889 Количество на модель: 1

86025889

1
