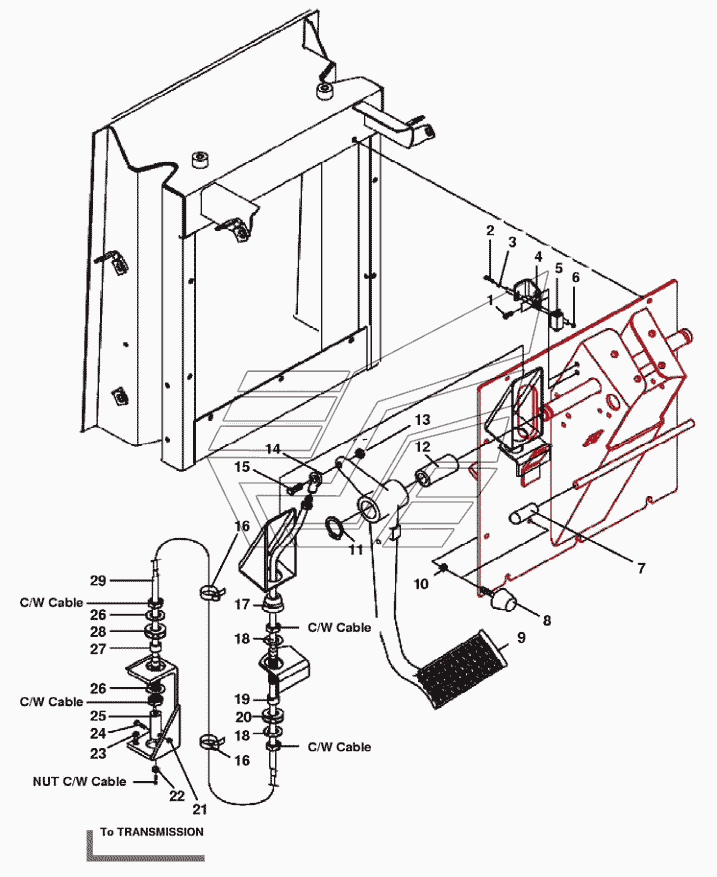

5CLS01 Тяги муфты сцепления 12 скоростной МКПП Versatile серии HHT. Каталог 2008г.

5CLP02 Тяги муфты сцепления 16 скоростной АКПП Versatile серии HHT 5DIF01 HH L4WD Дифференциал в сборе без блокировки Versatile серии HHT

Вид отображения:

Детали справа

По ширине экрана

1

2

3

4

5

6

7

8

9

10

11

12

14

15

16

17

18

18

20

21

22

23

24

25

26

27

28

29

Масштаб

Исходный размер Вместить изображение

№

Инфо

Название детали

Заводской номер

Количество на модель

1

Номер детали на чертеже:

1

Болт M6x16 Cl-8.8 Pl

Заводской номер: 9804255 Количество на модель: 2

9804255

2

2

Номер детали на чертеже:

2

Крепежный винт с плоскоконической головкой M4x16

Заводской номер: 86511042 Количество на модель: 1

86511042

1

3

Номер детали на чертеже:

3

Шайба плоская диам.внут.4.30, наруж.9.0, толщина 0.80мм, Pltd сталь

Заводской номер: V43845 Количество на модель: 1

V43845

1

4

Номер детали на чертеже:

4

Кронштейн переключателя

Заводской номер: 86032142 Количество на модель: 1

86032142

1

5

Номер детали на чертеже:

5

Переключатель с сердечником

Заводской номер: 9843787 Количество на модель: 1

9843787

1

6

Номер детали на чертеже:

6

Контргайка с нейлоновой вставкой M4

Заводской номер: 86029828 Количество на модель: 1

86029828

1

7

Номер детали на чертеже:

7

Фиксатор педали сцепления/тормоза

Заводской номер: 9703405 Количество на модель: 1

9703405

1

8

Номер детали на чертеже:

8

Крепление бампера

Заводской номер: 86000735 Количество на модель: 1

86000735

1

9

Номер детали на чертеже:

9

Педаль сцепления

Заводской номер: 86034630 Количество на модель: 1

86034630

1

10

Номер детали на чертеже:

10

Гайка 0.31Onf GR5 PL

Заводской номер: V12628 Количество на модель: 1

V12628

1

11

Номер детали на чертеже:

11

Стопорное кольцо диам.1.00dm

Заводской номер: 25121 Количество на модель: 1

25121

1

12

Номер детали на чертеже:

12

Втулка бронзовая, диам.внутр.1.003 наруж. 1.128 длина 1.0dm

Заводской номер: 515308 Количество на модель: 2

515308

2

14

Номер детали на чертеже:

14

Наконечник троса управления 1/4

Заводской номер: 86012246 Количество на модель: 1

86012246

1

15

Номер детали на чертеже:

15

Болт 0.375x24unfx1.75 Gr-5

Заводской номер: V50079 Количество на модель: 1

V50079

1

16

Номер детали на чертеже:

16

Накладка соединительная, нейлоновая, регулируемая

Заводской номер: 2747 Количество на модель: 2

2747

2

17

Номер детали на чертеже:

17

Кольцо уплотнительное, диам.внут. 0.37 наруж. 1.75 толщина 0.64dm

Заводской номер: 9706284 Количество на модель: 1

9706284

1

18

Номер детали на чертеже:

18

Шайба диам.внутр.0.688 наруж.1.75 толщина 0.134dm, сталь Pl

Заводской номер: 80299 Количество на модель: 2

80299

2

18

Номер детали на чертеже:

18

Прокладка внешн o 19,05, внутр o 16,00, длини 8,50

Заводской номер: 86012579 Количество на модель: 1

86012579

1

20

Номер детали на чертеже:

20

Уплотняющее кольцо, внутр. o 3/4, 3/16GT, внеш. o

Заводской номер: 86012618 Количество на модель: 1

86012618

1

21

Номер детали на чертеже:

21

Контргайка с нейлоновой вставкой M6 класс 10 PL

Заводской номер: 86514335 Количество на модель: 1

86514335

1

22

Номер детали на чертеже:

22

Муфта со втулкой

Заводской номер: 86012098 Количество на модель: 1

86012098

1

23

Номер детали на чертеже:

23

Болт 250x75usr Gr-5 Pl

Заводской номер: 523292 Количество на модель: 1

523292

1

24

Номер детали на чертеже:

24

Болт M6x1.0x40.0 Cl 8.8

Заводской номер: V43118 Количество на модель: 1

V43118

1

25

Номер детали на чертеже:

25

Изоляционная втулка сцепления

Заводской номер: 86012099 Количество на модель: 1

86012099

1

26

Номер детали на чертеже:

26

Шайба специальная 19.5MM

Заводской номер: 86012106 Количество на модель: 2

86012106

2

27

Номер детали на чертеже:

27

Прокладка компрессора

Заводской номер: 86012057 Количество на модель: 1

86012057

1

28

Номер детали на чертеже:

28

Уплотняющее кольцо, внутр. o 1,00, 1/4GT, внеш. o

Заводской номер: 86528128 Количество на модель: 1

86528128

1

29

Номер детали на чертеже:

29

Жгут электрический, длина 2023мм

Заводской номер: 86032432 Количество на модель: 1

86032432

1
