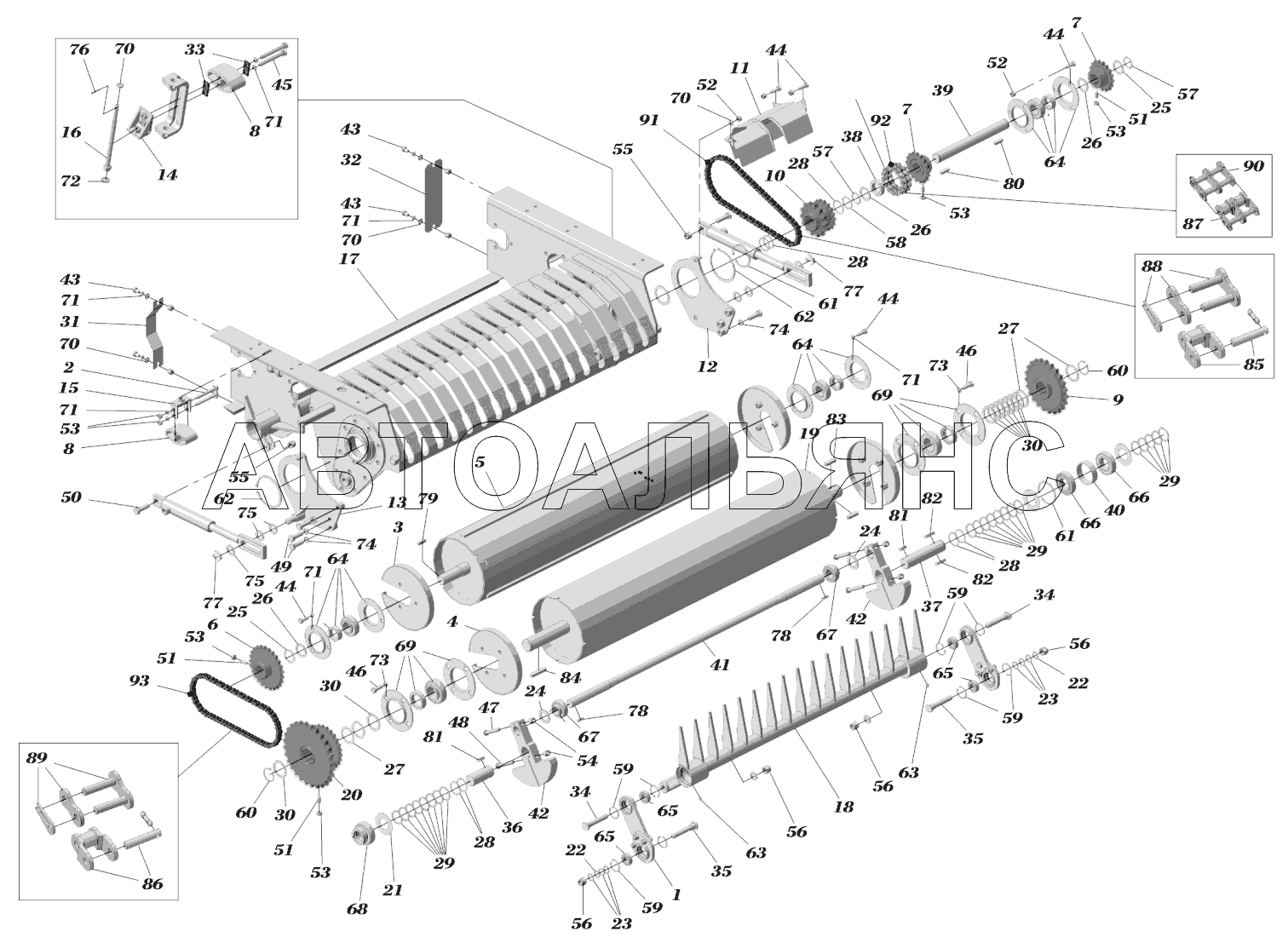

ТЕЛЕЖКА RB15-2000

УСТАНОВКА СЕТЕУВЯЗЫВАЮЩЕГО УСТРОЙСТВА RB15-2000 ПОДБОРЩИК RB15-2000

Вид отображения:

Детали справа

По ширине экрана

1

2

3

4

5

6

7

8

9

10

11

12

13

14

15

16

17

18

19

20

21

22

23

24

25

26

27

28

29

30

31

32

33

34

35

36

37

38

39

40

41

42

43

44

45

46

47

48

49

50

51

52

53

54

55

56

57

58

59

60

61

62

63

64

65

66

67

68

69

70

71

72

73

74

75

76

77

78

79

80

81

82

83

84

85

86

87

88

89

90

91

92

93

Масштаб

Исходный размер Вместить изображение

№

Инфо

Название детали

Заводской номер

Количество на модель

1

Номер детали на чертеже:

1

Шатун укладчика

Заводской номер: 11410006-01 Количество на модель: 2

11410006-01

2

2

Номер детали на чертеже:

2

Перемычка

Заводской номер: R20250/1 Количество на модель: 1

R20250/1

1

3

Номер детали на чертеже:

3

Кожух пластинчатого валка

Заводской номер: R21118-01 Количество на модель: 2

R21118-01

2

4

Номер детали на чертеже:

4

Кожух рустованного валка

Заводской номер: R21119-01 Количество на модель: 2

R21119-01

2

5

Номер детали на чертеже:

5

Валок с ребрами

Заводской номер: R23116 Количество на модель: 1

R23116

1

6

Номер детали на чертеже:

6

Венец пластинчатого валка

Заводской номер: R23134 Количество на модель: 1

R23134

1

7

Номер детали на чертеже:

7

Звездочка

Заводской номер: RB03.010 Количество на модель: 2

RB03.010

2

8

Номер детали на чертеже:

8

Натяжитель

Заводской номер: RB15.00.010 Количество на модель: 2

RB15.00.010

2

9

Номер детали на чертеже:

9

Венец привода рустованного валка

Заводской номер: RB152.04.010 Количество на модель: 1

RB152.04.010

1

10

Номер детали на чертеже:

10

Венец привода укладчика

Заводской номер: RB152.04.020 Количество на модель: 1

RB152.04.020

1

11

Номер детали на чертеже:

11

Кожух промежуточной передачи

Заводской номер: RB152.04.030 Количество на модель: 1

RB152.04.030

1

12

Номер детали на чертеже:

12

Плита крепления подборщика

Заводской номер: RB152.04.050 Количество на модель: 1

RB152.04.050

1

13

Номер детали на чертеже:

13

Плита крепления подборщика

Заводской номер: RB152.04.050-01 Количество на модель: 1

RB152.04.050-01

1

14

Номер детали на чертеже:

14

Кронштейн

Заводской номер: RB152.04.060 Количество на модель: 1

RB152.04.060

1

15

Номер детали на чертеже:

15

Вилка

Заводской номер: RB152.04.070 Количество на модель: 1

RB152.04.070

1

16

Номер детали на чертеже:

16

Винт регулировочный

Заводской номер: RB152.04.090 Количество на модель: 1

RB152.04.090

1

17

Номер детали на чертеже:

17

Тележка

Заводской номер: RB152.04.100 Количество на модель: 1

RB152.04.100

1

18

Номер детали на чертеже:

18

Укладчик

Заводской номер: RB152.04.210 Количество на модель: 1

RB152.04.210

1

19

Номер детали на чертеже:

19

Валок рустованный

Заводской номер: RB152.04.300 Количество на модель: 1

RB152.04.300

1

20

Номер детали на чертеже:

20

Венец двойной рустованного валка

Заводской номер: RС3452 Количество на модель: 1

RС3452

1

21

Номер детали на чертеже:

21

Кольцо регулировочное

Заводской номер: 39C026 Количество на модель:

39C026

22

Номер детали на чертеже:

22

Шайба 16,2х28х0,5

Заводской номер: 39F010 Количество на модель: 1

39F010

1

23

Номер детали на чертеже:

23

Шайба O20,5х28х1,5

Заводской номер: 39F017 Количество на модель: 4

39F017

4

24

Номер детали на чертеже:

24

Кольцо регулировочное

Заводской номер: 39F020 Количество на модель: 1

39F020

1

25

Номер детали на чертеже:

25

Шайба 35,5х50х0,5

Заводской номер: 39F025 Количество на модель: 3

39F025

3

26

Номер детали на чертеже:

26

Кольцо регулировочное 35,2х50х2

Заводской номер: 39F030 Количество на модель: 2

39F030

2

27

Номер детали на чертеже:

27

Распорное кольцо

Заводской номер: 39F040 Количество на модель: 1

39F040

1

28

Номер детали на чертеже:

28

Шайба 40,2х50х0,5

Заводской номер: 39F043 Количество на модель: 1

39F043

1

29

Номер детали на чертеже:

29

Кольцо регулировочное

Заводской номер: 39F044 Количество на модель: 2

39F044

2

30

Номер детали на чертеже:

30

Кольцо регулировочное

Заводской номер: 39F046 Количество на модель: 2

39F046

2

31

Номер детали на чертеже:

31

Крышка правая

Заводской номер: 201126 Количество на модель: 2

201126

2

32

Номер детали на чертеже:

32

Крышка левая

Заводской номер: 201127 Количество на модель: 1

201127

1

33

Номер детали на чертеже:

33

Пластина натяжителя

Заводской номер: 211060 Количество на модель: 2

211060

2

34

Номер детали на чертеже:

34

Стержень шатуна

Заводской номер: 211065-01 Количество на модель: 2

211065-01

2

35

Номер детали на чертеже:

35

Стержень шатуна

Заводской номер: 221065-02 Количество на модель: 2

221065-02

2

36

Номер детали на чертеже:

36

Вал укладчика правый

Заводской номер: RB152.04.001 Количество на модель: 1

RB152.04.001

1

37

Номер детали на чертеже:

37

Вал укладчика левый

Заводской номер: RB152.04.002 Количество на модель: 1

RB152.04.002

1

38

Номер детали на чертеже:

38

Втулка

Заводской номер: RB152.04.003 Количество на модель: 1

RB152.04.003

1

39

Номер детали на чертеже:

39

Вал промежуточный

Заводской номер: RB152.04.005 Количество на модель: 1

RB152.04.005

1

40

Номер детали на чертеже:

40

Кольцо дистанционное

Заводской номер: RB152.04.006 Количество на модель: 1

RB152.04.006

1

41

Номер детали на чертеже:

41

Вал укладчика

Заводской номер: RB152.04.201 Количество на модель: 1

RB152.04.201

1

42

Номер детали на чертеже:

42

Противовес

Заводской номер: RB152.04.202 Количество на модель: 2

RB152.04.202

2

43

Номер детали на чертеже:

43

Болт

Заводской номер: 01Е210 Количество на модель: 4

01Е210

4

44

Номер детали на чертеже:

44

Болт

Заводской номер: 01Е216 Количество на модель: 11

01Е216

11

45

Номер детали на чертеже:

45

Болт

Заводской номер: 01Е240 Количество на модель: 2

01Е240

2

46

Номер детали на чертеже:

46

Болт

Заводской номер: 01Е304 Количество на модель: 8

01Е304

8

47

Номер детали на чертеже:

47

Болт

Заводской номер: 01Е328 Количество на модель: 2

01Е328

2

48

Номер детали на чертеже:

48

Болт

Заводской номер: 01Е322 Количество на модель: 2

01Е322

2

49

Номер детали на чертеже:

49

Болт

Заводской номер: 01Е355 Количество на модель: 6

01Е355

6

50

Номер детали на чертеже:

50

Болт

Заводской номер: 01Е376 Количество на модель: 2

01Е376

2

51

Номер детали на чертеже:

51

Винт М10

Заводской номер: 01V202 Количество на модель: 4

01V202

4

52

Номер детали на чертеже:

52

Гайка М10

Заводской номер: 02В035 Количество на модель: 8

02В035

8

53

Номер детали на чертеже:

53

Гайка

Заводской номер: 02О019 Количество на модель: 6

02О019

6

54

Номер детали на чертеже:

54

Гайка

Заводской номер: 2Г1209604 Количество на модель: 4

2Г1209604

4

55

Номер детали на чертеже:

55

Гайка

Заводской номер: 02В061 Количество на модель: 2

02В061

2

56

Номер детали на чертеже:

56

Гайка М16

Заводской номер: 02В075 Количество на модель: 4

02В075

4

57

Номер детали на чертеже:

57

Кольцо стопорное

Заводской номер: 03Е035 Количество на модель: 2

03Е035

2

58

Номер детали на чертеже:

58

Кольцо стопорное

Заводской номер: 03Е040 Количество на модель: 1

03Е040

1

59

Номер детали на чертеже:

59

Кольцо стопорное

Заводской номер: 03I042 Количество на модель: 8

03I042

8

60

Номер детали на чертеже:

60

Кольцо стопорное

Заводской номер: 03E045 Количество на модель: 2

03E045

2

61

Номер детали на чертеже:

61

Кольцо стопорное

Заводской номер: 03I080 Количество на модель: 2

03I080

2

62

Номер детали на чертеже:

62

Кольцо стопорное

Заводской номер: 03E107 Количество на модель: 2

03E107

2

63

Номер детали на чертеже:

63

Масленка

Заводской номер: 01I006 Количество на модель: 2

01I006

2

64

Номер детали на чертеже:

64

Опора с подшипником

Заводской номер: 05O235 Количество на модель: 3

05O235

3

65

Номер детали на чертеже:

65

Подшипник

Заводской номер: 05C010 Количество на модель: 4

05C010

4

66

Номер детали на чертеже:

66

Подшипник

Заводской номер: 05A039 Количество на модель: 2

05A039

2

67

Номер детали на чертеже:

67

Подшипник

Заводской номер: 05O330 Количество на модель: 2

05O330

2

68

Номер детали на чертеже:

68

Подшипник

Заводской номер: 05O340 Количество на модель: 1

05O340

1

69

Номер детали на чертеже:

69

Подшипник

Заводской номер: 05O245 Количество на модель: 2

05O245

2

70

Номер детали на чертеже:

70

Шайба 1021

Заводской номер: 02R016 Количество на модель: 6

02R016

6

71

Номер детали на чертеже:

71

Шайба гров. 10

Заводской номер: 02G010 Количество на модель: 14

02G010

14

72

Номер детали на чертеже:

72

Шайба 12

Заводской номер: 02R022 Количество на модель: 1

02R022

1

73

Номер детали на чертеже:

73

Шайба Гровера O12

Заводской номер: 02G012 Количество на модель: 8

02G012

8

74

Номер детали на чертеже:

74

Шайба пружинная 14

Заводской номер: 02G014 Количество на модель: 6

02G014

6

75

Номер детали на чертеже:

75

Шайба

Заводской номер: 02R040 Количество на модель: 6

02R040

6

76

Номер детали на чертеже:

76

Штифт

Заводской номер: 03S529 Количество на модель: 1

03S529

1

77

Номер детали на чертеже:

77

Шплинт 8х50

Заводской номер: 03О850 Количество на модель: 2

03О850

2

78

Номер детали на чертеже:

78

Шпонка

Заводской номер: 03С036 Количество на модель: 2

03С036

2

79

Номер детали на чертеже:

79

Шпонка

Заводской номер: 03С040 Количество на модель: 2

03С040

2

80

Номер детали на чертеже:

80

Шпонка 10х8х40

Заводской номер: 03С045 Количество на модель: 2

03С045

2

81

Номер детали на чертеже:

81

Шпонка

Заводской номер: 03С061 Количество на модель: 1

03С061

1

82

Номер детали на чертеже:

82

Шпонка

Заводской номер: 03С062 Количество на модель: 2

03С062

2

83

Номер детали на чертеже:

83

Шпонка 14х9х50

Заводской номер: 03С073 Количество на модель: 2

03С073

2

84

Номер детали на чертеже:

84

Шпонка

Заводской номер: 03С080 Количество на модель: 1

03С080

1

85

Номер детали на чертеже:

85

Звено переходное

Заводской номер: 13R011 Количество на модель: 1

13R011

1

86

Номер детали на чертеже:

86

Звено П-Пр 19,05-3180 ГОСТ 13568

Заводской номер: 13R006 Количество на модель: 1

13R006

1

87

Номер детали на чертеже:

87

Звено переходное

Заводской номер: 13R018 Количество на модель: 1

13R018

1

88

Номер детали на чертеже:

88

Звено соединительное

Заводской номер: 13R010 Количество на модель: 1

13R010

1

89

Номер детали на чертеже:

89

Звено С-Пр 19,05-3180 ГОСТ 13568

Заводской номер: 13R005 Количество на модель: 1

13R005

1

90

Номер детали на чертеже:

90

Звено соединительное

Заводской номер: 13R017 Количество на модель: 1

13R017

1

91

Номер детали на чертеже:

91

Роликовая цепь

Заводской номер: 13D202 Количество на модель: 1

13D202

1

92

Номер детали на чертеже:

92

Роликовая цепь

Заводской номер: 13D204 Количество на модель: 1

13D204

1

93

Номер детали на чертеже:

93

Цепь

Заводской номер: 13A101 Количество на модель: 1

13A101

1

УСТАНОВКА СЕТЕУВЯЗЫВАЮЩЕГО УСТРОЙСТВА RB15-2000 ПОДБОРЩИК RB15-2000

Вернуться в раздел каталога
