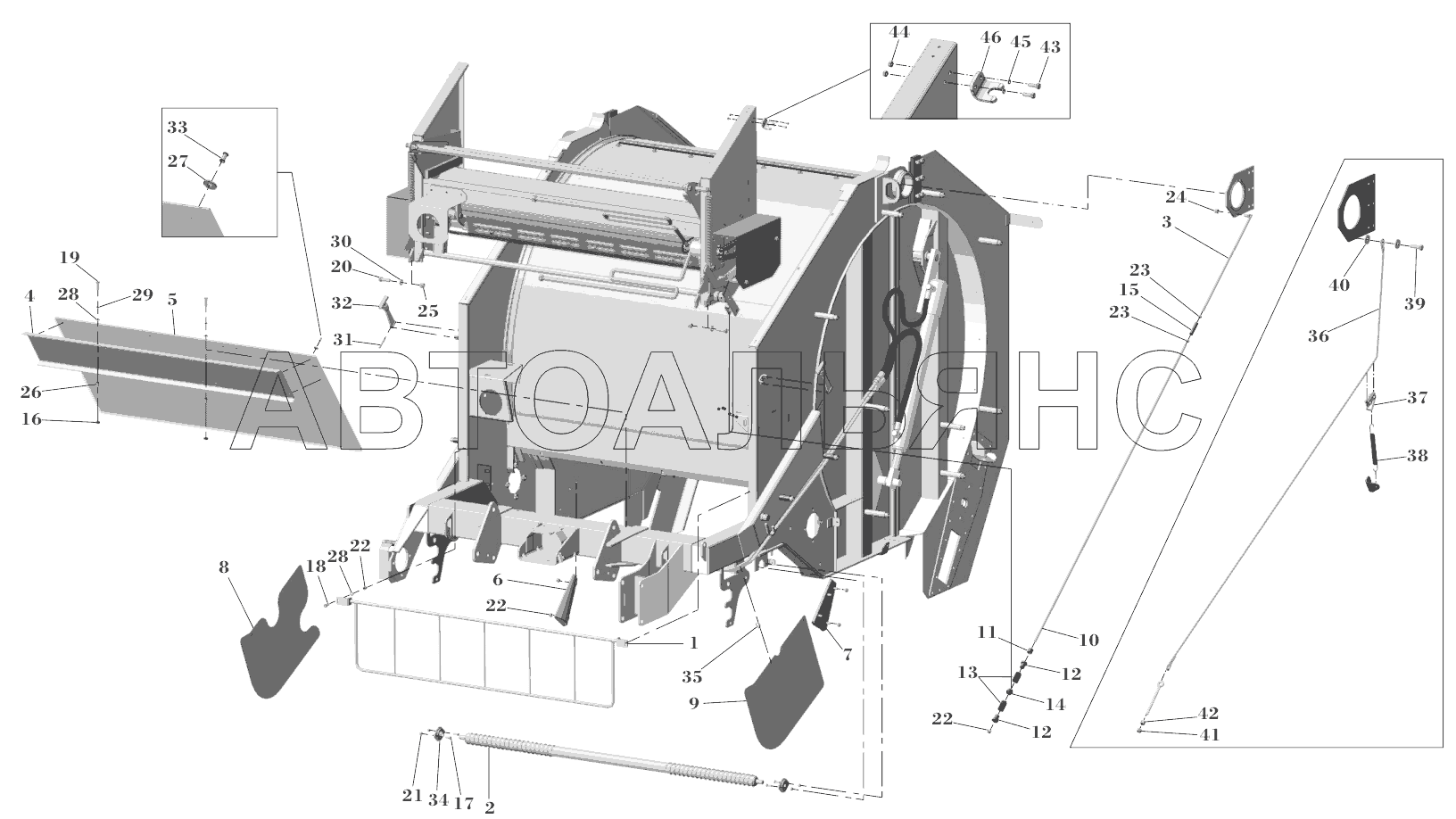

УСТАНОВКА СЕТЕУВЯЗЫВАЮЩЕГО УСТРОЙСТВА RB15-2000

СЕТЕУВЯЗЫВАЮЩЕЕ УСТРОЙСТВО С ЭЛЕКТРОПРИВОДОМ RB15-2000 ТЕЛЕЖКА RB15-2000

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

Экран обвязчика

Заводской номер: 11410018 Количество на модель: 1
11410018
1
2

Номер детали на чертеже:

2

Валок расправляющий

Заводской номер: 11410038 Количество на модель: 1
11410038
1
3

Номер детали на чертеже:

3

Тяга возврата

Заводской номер: 11410033 Количество на модель: 1
11410033
1
4

Номер детали на чертеже:

4

Экран маслопроводов

Заводской номер: 11421096 Количество на модель: 1
11421096
1
5

Номер детали на чертеже:

5

Направляющая сетки

Заводской номер: 11421073-2 Количество на модель: 3
11421073-2
3
6

Номер детали на чертеже:

6

Направляющая

Заводской номер: R23139 Количество на модель: 1
R23139
1
7

Номер детали на чертеже:

7

Направляющая

Заводской номер: R23139-01 Количество на модель: 1
R23139-01
1
8

Номер детали на чертеже:

8

Шторка правая

Заводской номер: 11423028 Количество на модель: 1
11423028
1
9

Номер детали на чертеже:

9

Шторка левая

Заводской номер: 11423027 Количество на модель: 1
11423027
1
10

Номер детали на чертеже:

10

Тяга возврата

Заводской номер: 11422035 Количество на модель: 1
11422035
1
11

Номер детали на чертеже:

11

Втулка устройства возврата

Заводской номер: 11422041 Количество на модель: 1
11422041
1
12

Номер детали на чертеже:

12

Направляющая пружины

Заводской номер: 11422044 Количество на модель: 2
11422044
2
13

Номер детали на чертеже:

13

Пружина

Заводской номер: 12C057HM Количество на модель: 2
12C057HM
2
14

Номер детали на чертеже:

14

Втулка

Заводской номер: 11422043 Количество на модель: 1
11422043
1
15

Номер детали на чертеже:

15

Муфта тяги возврата

Заводской номер: 11422037 Количество на модель: 1
11422037
1
16

Номер детали на чертеже:

16

Шайба

Заводской номер: 11422042 Количество на модель: 2
11422042
2
17

Номер детали на чертеже:

17

Болт М620

Заводской номер: 01E059 Количество на модель: 4
01E059
4
18

Номер детали на чертеже:

18

Болт

Заводской номер: 01E111 Количество на модель: 2
01E111
2
19

Номер детали на чертеже:

19

Болт

Заводской номер: 01E113 Количество на модель: 2
01E113
2
20

Номер детали на чертеже:

20

Болт М1240

Заводской номер: 01E308 Количество на модель: 2
01E308
2
21

Номер детали на чертеже:

21

Гайка М6

Заводской номер: 02B015 Количество на модель: 4
02B015
4
22

Номер детали на чертеже:

22

Гайка М8

Заводской номер: 02B025 Количество на модель: 11
02B025
11
23

Номер детали на чертеже:

23

Гайка

Заводской номер: 02O014 Количество на модель: 2
02O014
2
24

Номер детали на чертеже:

24

Гайка

Заводской номер: 02B0351 Количество на модель: 1
02B0351
1
25

Номер детали на чертеже:

25

Гайка М12

Заводской номер: 02B050 Количество на модель: 2
02B050
2
26

Номер детали на чертеже:

26

Заклепка-Гайка

Заводской номер: 03R008 Количество на модель: 2
03R008
2
27

Номер детали на чертеже:

27

Шайба

Заводской номер: 02R008 Количество на модель: 12
02R008
12
28

Номер детали на чертеже:

28

Шайба O8

Заводской номер: 02R009 Количество на модель: 4
02R009
4
29

Номер детали на чертеже:

29

Шайба Гровера O8

Заводской номер: 02G008 Количество на модель: 2
02G008
2
30

Номер детали на чертеже:

30

Шайба 12

Заводской номер: 02R021 Количество на модель: 2
02R021
2
31

Номер детали на чертеже:

31

Штифт пружинный 6х50

Заводской номер: 03S650 Количество на модель: 2
03S650
2
32

Номер детали на чертеже:

32

Замок резиновый

Заводской номер: 45S001 Количество на модель: 2
45S001
2
33

Номер детали на чертеже:

33

Заклепка стальная

Заводской номер: 03R005 Количество на модель: 12
03R005
12
34

Номер детали на чертеже:

34

Опора RATY17

Заводской номер: 05O217 Количество на модель: 2
05O217
2
35

Номер детали на чертеже:

35

Хомут пластиковый

Заводской номер: 1P0004 Количество на модель: 13
1P0004
13
36

Номер детали на чертеже:

36

Трос

Заводской номер: RB15.05.200 Количество на модель: 1
RB15.05.200
1
37

Номер детали на чертеже:

37

Зажим поддерживающий

Заводской номер: 45S014 Количество на модель: 1
45S014
1
38

Номер детали на чертеже:

38

Пружина

Заводской номер: 12T005 Количество на модель: 1
12T005
1
39

Номер детали на чертеже:

39

Болт М10х35

Заводской номер: 01E218 Количество на модель: 1
01E218
1
40

Номер детали на чертеже:

40

Шайба

Заводской номер: 02R018 Количество на модель: 2
02R018
2
42

Номер детали на чертеже:

42

Гайка

Заводской номер: 02O015 Количество на модель: 1
02O015
1
43

Номер детали на чертеже:

43

Болт

Заводской номер: 01E022 Количество на модель: 4
01E022
4
44

Номер детали на чертеже:

44

Гайка

Заводской номер: 02O005 Количество на модель: 4
02O005
4
45

Номер детали на чертеже:

45

Шайба

Заводской номер: 02G005 Количество на модель: 4
02G005
4
46

Номер детали на чертеже:

46

Проушина под замок

Заводской номер: 11422045 Количество на модель: 2
11422045
2
