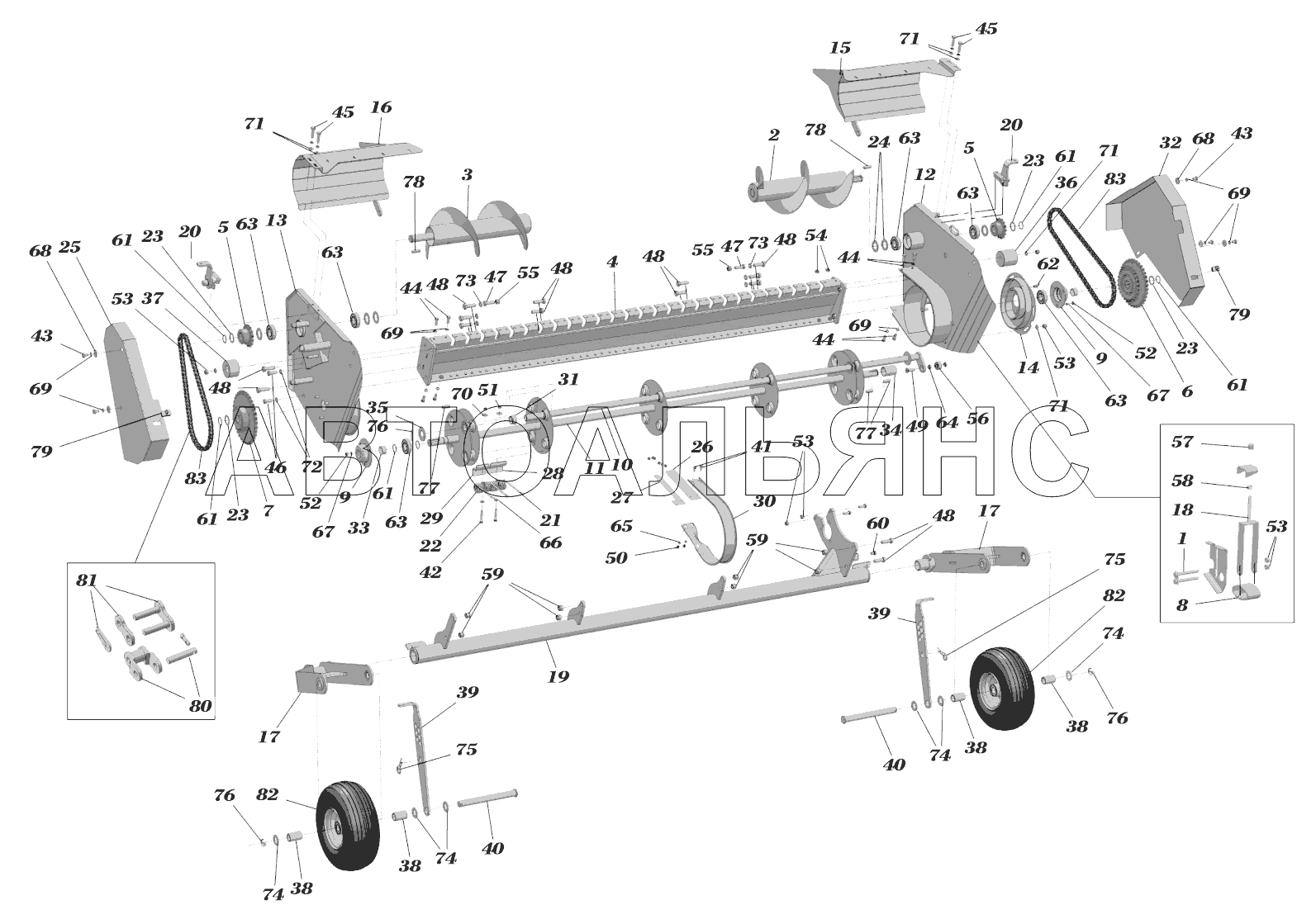

ПОДБОРЩИК RB15-2000

ТЕЛЕЖКА RB15-2000 УСТАНОВКА ПРИЖИМНОГО РОЛИКА RB15-2000

Вид отображения:

Детали справа

По ширине экрана

1

2

3

4

5

6

7

8

9

10

11

12

13

14

15

16

17

18

19

20

21

22

23

24

25

26

27

28

29

30

31

32

33

34

35

36

37

38

39

40

41

42

43

44

45

46

47

48

49

50

51

52

53

54

55

56

57

58

59

60

61

62

63

64

65

66

67

68

69

70

71

72

73

74

75

76

77

78

79

80

81

82

83

Масштаб

Исходный размер Вместить изображение

№

Инфо

Название детали

Заводской номер

Количество на модель

1

Номер детали на чертеже:

1

Перемычка

Заводской номер: R20250/1 Количество на модель: 1

R20250/1

1

2

Номер детали на чертеже:

2

Шнек левый

Заводской номер: R23011 Количество на модель: 1

R23011

1

3

Номер детали на чертеже:

3

Шнек правый

Заводской номер: R23011-01 Количество на модель: 1

R23011-01

1

4

Номер детали на чертеже:

4

Задняя панель 26-ти полосного подборочного устройства

Заводской номер: R23128 Количество на модель: 2

R23128

2

5

Номер детали на чертеже:

5

Венец привода шнека

Заводской номер: R23131 Количество на модель: 1

R23131

1

6

Номер детали на чертеже:

6

Венец двойной подборщика

Заводской номер: R23132 Количество на модель: 1

R23132

1

7

Номер детали на чертеже:

7

Венец подборщика

Заводской номер: R23152 Количество на модель: 1

R23152

1

8

Номер детали на чертеже:

8

Натяжитель

Заводской номер: RB15.00.010 Количество на модель: 1

RB15.00.010

1

9

Номер детали на чертеже:

9

Опора подшипника

Заводской номер: RB152.03.004 Количество на модель: 2

RB152.03.004

2

10

Номер детали на чертеже:

10

Труба держателя пружинных пальцев

Заводской номер: RB152.03.210 Количество на модель: 4

RB152.03.210

4

11

Номер детали на чертеже:

11

Вал барабана в сборе

Заводской номер: RB152.03.230 Количество на модель: 1

RB152.03.230

1

12

Номер детали на чертеже:

12

Боковина левая в сборе

Заводской номер: RB152.03.400 Количество на модель: 1

RB152.03.400

1

13

Номер детали на чертеже:

13

Боковина левая

Заводской номер: RB152.03.401 Количество на модель: 1

RB152.03.401

1

14

Номер детали на чертеже:

14

Эксцентрик

Заводской номер: RB152.03.410 Количество на модель: 1

RB152.03.410

1

15

Номер детали на чертеже:

15

Кожух шнека левый

Заводской номер: RB152.04.040 Количество на модель: 1

RB152.04.040

1

16

Номер детали на чертеже:

16

Кожух шнека правый

Заводской номер: RB152.04.040-01 Количество на модель: 1

RB152.04.040-01

1

17

Номер детали на чертеже:

17

Крепление колеса

Заводской номер: RB152.04.080 Количество на модель: 2

RB152.04.080

2

18

Номер детали на чертеже:

18

Вилка

Заводской номер: RB152.04.400 Количество на модель: 1

RB152.04.400

1

19

Номер детали на чертеже:

19

Балка опорная

Заводской номер: RB152.05.000 Количество на модель: 1

RB152.05.000

1

20

Номер детали на чертеже:

20

Опора

Заводской номер: RB152.06.400 Количество на модель: 2

RB152.06.400

2

21

Номер детали на чертеже:

21

Зубец подборщика

Заводской номер: 12R004 Количество на модель: 52

12R004

52

22

Номер детали на чертеже:

22

Зубец подборщика

Заводской номер: 12R004-01 Количество на модель: 4

12R004-01

4

23

Номер детали на чертеже:

23

Кольцо регулировочное

Заводской номер: 39F018 Количество на модель: 10

39F018

10

24

Номер детали на чертеже:

24

Кольцо регулировочное

Заводской номер: 39F020 Количество на модель: 8

39F020

8

25

Номер детали на чертеже:

25

Кожух правый

Заводской номер: 201208 Количество на модель: 1

201208

1

26

Номер детали на чертеже:

26

Пластина соединительная

Заводской номер: 211109 Количество на модель: 16

211109

16

27

Номер детали на чертеже:

27

Пластина соединительная

Заводской номер: 211109-01 Количество на модель: 2

211109-01

2

28

Номер детали на чертеже:

28

Держатель зубца

Заводской номер: 250004 Количество на модель: 52

250004

52

29

Номер детали на чертеже:

29

Держатель зубца

Заводской номер: 250004-01 Количество на модель: 4

250004-01

4

30

Номер детали на чертеже:

30

Направляющая полоса

Заводской номер: 300025 Количество на модель: 26

300025

26

31

Номер детали на чертеже:

31

Втулка подборщика нейлоновая DBD

Заводской номер: 300034 Количество на модель: 28

300034

28

32

Номер детали на чертеже:

32

Кожух подборщика левый

Заводской номер: RB152.03.001 Количество на модель: 1

RB152.03.001

1

33

Номер детали на чертеже:

33

Втулка

Заводской номер: RB152.03.003 Количество на модель: 2

RB152.03.003

2

34

Номер детали на чертеже:

34

Втулка дистанционная

Заводской номер: RB152.03.202 Количество на модель: 1

RB152.03.202

1

35

Номер детали на чертеже:

35

Шайба

Заводской номер: RB152.03.203 Количество на модель: 8

RB152.03.203

8

36

Номер детали на чертеже:

36

Успокоитель

Заводской номер: RB152.03.407 Количество на модель: 1

RB152.03.407

1

37

Номер детали на чертеже:

37

Успокоитель короткий

Заводской номер: RB152.03.407-01 Количество на модель: 1

RB152.03.407-01

1

38

Номер детали на чертеже:

38

Втулка

Заводской номер: RB152.04.004 Количество на модель: 4

RB152.04.004

4

39

Номер детали на чертеже:

39

Тяга

Заводской номер: RB152.04.007 Количество на модель: 2

RB152.04.007

2

40

Номер детали на чертеже:

40

Ось

Заводской номер: RB152.04.008 Количество на модель: 2

RB152.04.008

2

41

Номер детали на чертеже:

41

Болт

Заводской номер: 01D10 Количество на модель: 52

01D10

52

42

Номер детали на чертеже:

42

Болт М8х50

Заводской номер: 01E122 Количество на модель: 56

01E122

56

43

Номер детали на чертеже:

43

Болт М10х16

Заводской номер: 01E210 Количество на модель: 5

01E210

5

44

Номер детали на чертеже:

44

Болт

Заводской номер: 01E214 Количество на модель: 8

01E214

8

45

Номер детали на чертеже:

45

Болт

Заводской номер: 01E219 Количество на модель: 4

01E219

4

46

Номер детали на чертеже:

46

Болт

Заводской номер: 01E303 Количество на модель: 4

01E303

4

47

Номер детали на чертеже:

47

Болт М1240

Заводской номер: 01E308 Количество на модель: 2

01E308

2

48

Номер детали на чертеже:

48

Болт

Заводской номер: 01Е355 Количество на модель: 14

01Е355

14

49

Номер детали на чертеже:

49

Винт

Заводской номер: 01S053 Количество на модель: 4

01S053

4

50

Номер детали на чертеже:

50

Гайка М6

Заводской номер: 02B015 Количество на модель: 52

02B015

52

51

Номер детали на чертеже:

51

Гайка М8

Заводской номер: 02B025 Количество на модель: 56

02B025

56

52

Номер детали на чертеже:

52

Гайка

Заводской номер: 02O014 Количество на модель: 6

02O014

6

53

Номер детали на чертеже:

53

Гайка М10

Заводской номер: 02B035 Количество на модель: 10

02B035

10

54

Номер детали на чертеже:

54

Гайка

Заводской номер: 02O019 Количество на модель: 8

02O019

8

55

Номер детали на чертеже:

55

Гайка М12

Заводской номер: 02B050 Количество на модель: 2

02B050

2

56

Номер детали на чертеже:

56

Гайка

Заводской номер: 02O024 Количество на модель: 8

02O024

8

57

Номер детали на чертеже:

57

Гайка

Заводской номер: 02О027 Количество на модель: 1

02О027

1

58

Номер детали на чертеже:

58

Гайка М12

Заводской номер: 02О026 Количество на модель: 1

02О026

1

59

Номер детали на чертеже:

59

Гайка

Заводской номер: 02B061 Количество на модель: 8

02B061

8

60

Номер детали на чертеже:

60

Заклепка-гайка

Заводской номер: 03R012 Количество на модель: 1

03R012

1

61

Номер детали на чертеже:

61

Кольцо стопорное

Заводской номер: 03E030 Количество на модель: 6

03E030

6

62

Номер детали на чертеже:

62

Масленка

Заводской номер: 01I013 Количество на модель: 1

01I013

1

63

Номер детали на чертеже:

63

Подшипник

Заводской номер: 05С022 Количество на модель: 6

05С022

6

64

Номер детали на чертеже:

64

Подшипник

Заводской номер: 05R013 Количество на модель: 4

05R013

4

65

Номер детали на чертеже:

65

Шайба 6

Заводской номер: 02R006 Количество на модель: 52

02R006

52

66

Номер детали на чертеже:

66

Шайба O8

Заводской номер: 02R009 Количество на модель: 56

02R009

56

67

Номер детали на чертеже:

67

Шайба Гровера O8

Заводской номер: 02G008 Количество на модель: 6

02G008

6

68

Номер детали на чертеже:

68

Шайба

Заводской номер: 02R018 Количество на модель: 5

02R018

5

69

Номер детали на чертеже:

69

Шайба гров. 10

Заводской номер: 02G010 Количество на модель: 14

02G010

14

70

Номер детали на чертеже:

70

Шайба

Заводской номер: 02R818 Количество на модель: 56

02R818

56

71

Номер детали на чертеже:

71

Шайба 1021

Заводской номер: 02R016 Количество на модель: 10

02R016

10

72

Номер детали на чертеже:

72

Шайба Гровера O12

Заводской номер: 02G012 Количество на модель: 4

02G012

4

73

Номер детали на чертеже:

73

Шайба пружинная 14

Заводской номер: 02G014 Количество на модель: 6

02G014

6

74

Номер детали на чертеже:

74

Шайба

Заводской номер: 02R050 Количество на модель: 6

02R050

6

75

Номер детали на чертеже:

75

Шплинт игольчатый O4

Заводской номер: 13010040 Количество на модель: 2

13010040

2

76

Номер детали на чертеже:

76

Шплинт

Заводской номер: 03O650 Количество на модель: 8

03O650

8

77

Номер детали на чертеже:

77

Шпонка

Заводской номер: 03С040 Количество на модель: 3

03С040

3

78

Номер детали на чертеже:

78

Шпонка 10х8х40

Заводской номер: 03С045 Количество на модель: 2

03С045

2

79

Номер детали на чертеже:

79

Заглушка

Заводской номер: 45S010 Количество на модель: 2

45S010

2

80

Номер детали на чертеже:

80

Звено переходное

Заводской номер: 13R024 Количество на модель: 2

13R024

2

81

Номер детали на чертеже:

81

Звено соединительное

Заводской номер: 13R023 Количество на модель: 2

13R023

2

82

Номер детали на чертеже:

82

Колесо пневматическое

Заводской номер: 15R006 Количество на модель: 2

15R006

2

83

Номер детали на чертеже:

83

Цепь роликовая

Заводской номер: 13D094 Количество на модель: 2

13D094

2
