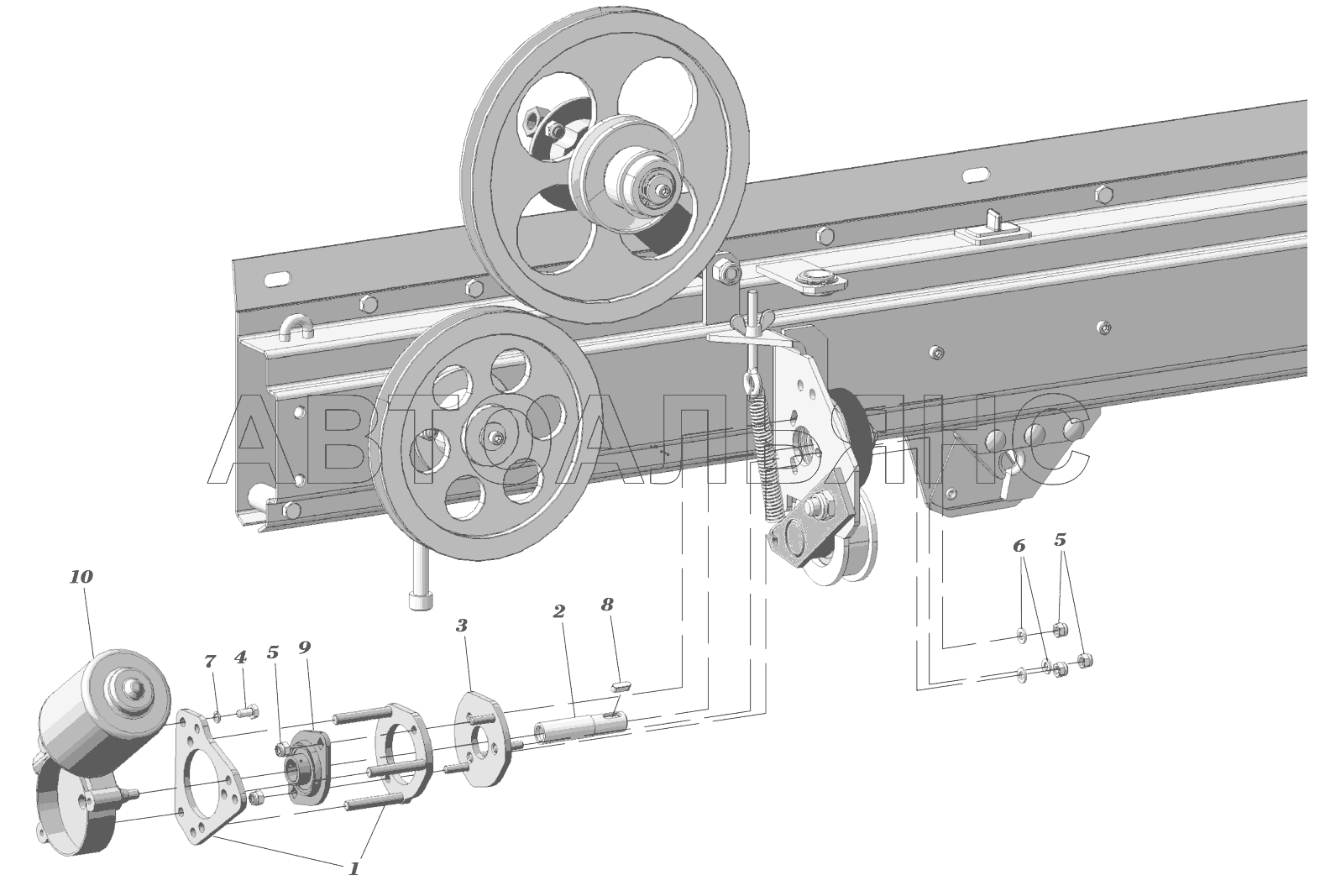

МЕХАНИЗМ НИТЕУВЯЗЫВАЮЩИЙ С ЭЛЕКТРОПРИВОДОМ RB15-2000

МЕХАНИЗМ НИТЕУВЯЗЫВАЮЩИЙ RB15-2000 УСТАНОВКА НИТЕУВЯЗЫВАЮЩЕГО УСТРОЙСТВА RB15-2000

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана
1
2
3
4
5
6
7
8
9
10

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

Колокол

Заводской номер: RB15.06.000 Количество на модель: 1
RB15.06.000
1
2

Номер детали на чертеже:

2

Вал переходный

Заводской номер: RB15.06.021 Количество на модель: 1
RB15.06.021
1
3

Номер детали на чертеже:

3

Переходный фланец

Заводской номер: RB15.06.010 Количество на модель: 1
RB15.06.010
1
4

Номер детали на чертеже:

4

Болт

Заводской номер: 01E030 Количество на модель: 3
01E030
3
5

Номер детали на чертеже:

5

Гайка М6

Заводской номер: 02B015 Количество на модель: 5
02B015
5
6

Номер детали на чертеже:

6

Шайба 6

Заводской номер: 02R006 Количество на модель: 3
02R006
3
7

Номер детали на чертеже:

7

Шайба

Заводской номер: 02G006 Количество на модель: 3
02G006
3
8

Номер детали на чертеже:

8

Шпонка

Заводской номер: 03C011 Количество на модель: 1
03C011
1
9

Номер детали на чертеже:

9

Опора RATY17

Заводской номер: 05O217 Количество на модель: 1
05O217
1
10

Номер детали на чертеже:

10

Мотор-редуктор

Заводской номер: 38G002 Количество на модель: 1
38G002
1
МЕХАНИЗМ НИТЕУВЯЗЫВАЮЩИЙ RB15-2000 УСТАНОВКА НИТЕУВЯЗЫВАЮЩЕГО УСТРОЙСТВА RB15-2000
