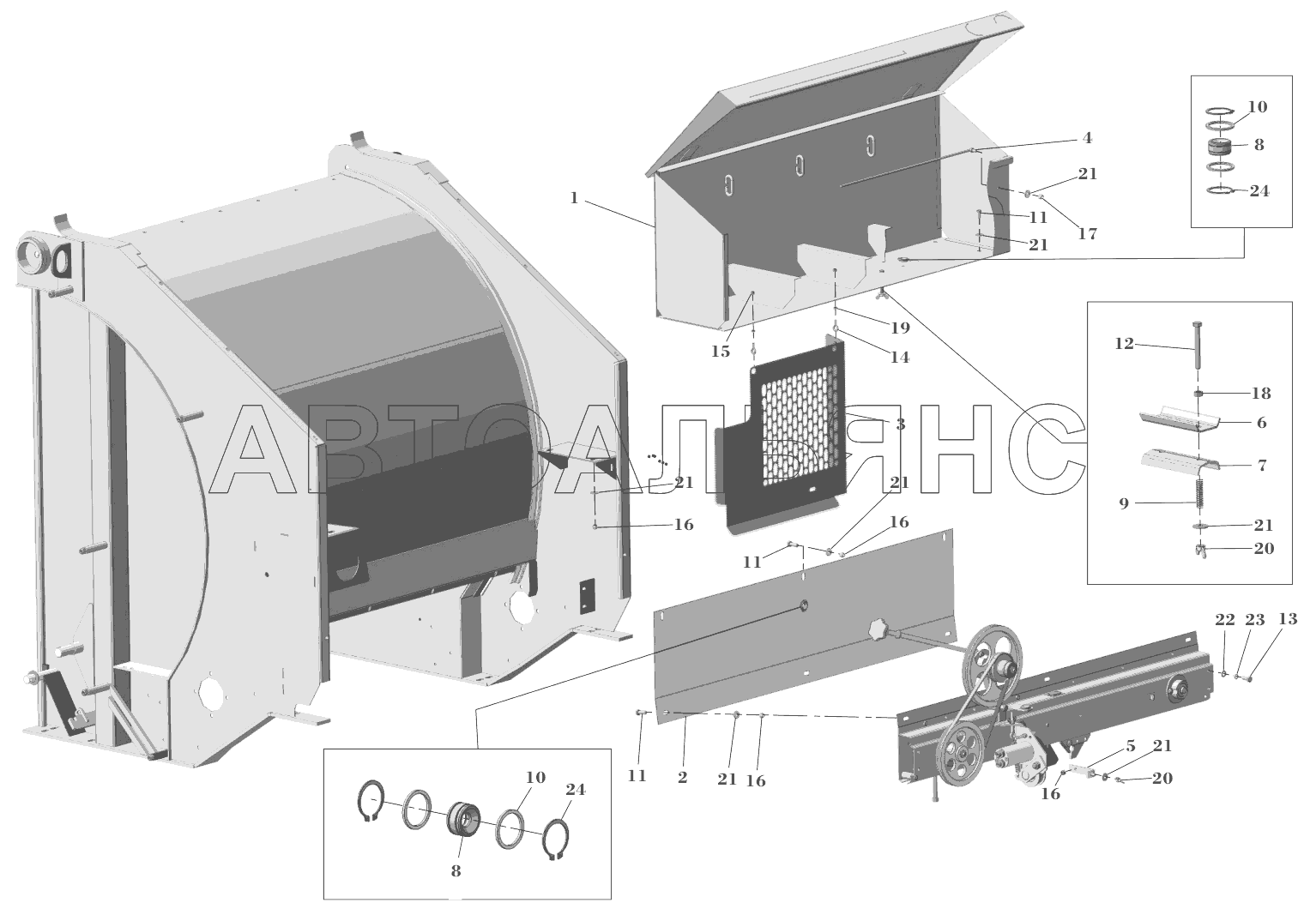

УСТАНОВКА НИТЕУВЯЗЫВАЮЩЕГО УСТРОЙСТВА RB15-2000

МЕХАНИЗМ НИТЕУВЯЗЫВАЮЩИЙ С ЭЛЕКТРОПРИВОДОМ RB15-2000 СЕТЕУВЯЗЫВАЮЩЕЕ УСТРОЙСТВО RB15-2000

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

Кассета для шпагатных бобин

Заводской номер: R23100 Количество на модель: 1
R23100
1
2

Номер детали на чертеже:

2

Соединительная пластина

Заводской номер: 201100 Количество на модель: 1
201100
1
3

Номер детали на чертеже:

3

Решетка

Заводской номер: 201104 Количество на модель: 1
201104
1
4

Номер детали на чертеже:

4

Опорный стержень для крышки

Заводской номер: R20040 Количество на модель: 1
R20040
1
5

Номер детали на чертеже:

5

Кронштейн крепления сетки-кожуха

Заводской номер: 211078 Количество на модель: 1
211078
1
6

Номер детали на чертеже:

6

Пластина стационарная натяжения шпагата

Заводской номер: 201084 Количество на модель: 1
201084
1
7

Номер детали на чертеже:

7

Пластина подвижная натяжения шпагата

Заводской номер: 201095 Количество на модель: 1
201095
1
8

Номер детали на чертеже:

8

Втулка направляющая шпагат

Заводской номер: 221046 Количество на модель: 2
221046
2
9

Номер детали на чертеже:

9

Пружина нитенатяжителя

Заводской номер: 12C002 Количество на модель: 2
12C002
2
10

Номер детали на чертеже:

10

Кольцо

Заводской номер: R12.03.00.001 Количество на модель: 4
R12.03.00.001
4
11

Номер детали на чертеже:

11

Болт

Заводской номер: 01E090 Количество на модель: 10
01E090
10
12

Номер детали на чертеже:

12

Болт

Заводской номер: 01E130 Количество на модель: 2
01E130
2
13

Номер детали на чертеже:

13

Болт

Заводской номер: 01E214 Количество на модель: 4
01E214
4
14

Номер детали на чертеже:

14

Винт с ушком

Заводской номер: 01V290 Количество на модель: 2
01V290
2
15

Номер детали на чертеже:

15

Гайка М6

Заводской номер: 02B015 Количество на модель: 2
02B015
2
16

Номер детали на чертеже:

16

Гайка М8

Заводской номер: 02B025 Количество на модель: 11
02B025
11
17

Номер детали на чертеже:

17

Гайка М8

Заводской номер: 02B020 Количество на модель: 1
02B020
1
18

Номер детали на чертеже:

18

Гайка

Заводской номер: 02O014 Количество на модель: 2
02O014
2
19

Номер детали на чертеже:

19

Гайка М6

Заводской номер: 02O008 Количество на модель: 2
02O008
2
20

Номер детали на чертеже:

20

Гайка-барашек М8

Заводской номер: 02I100 Количество на модель: 3
02I100
3
21

Номер детали на чертеже:

21

Шайба O8

Заводской номер: 02R012 Количество на модель: 17
02R012
17
22

Номер детали на чертеже:

22

Шайба 1021

Заводской номер: 02R016 Количество на модель: 4
02R016
4
23

Номер детали на чертеже:

23

Шайба гров. 10

Заводской номер: 02G010 Количество на модель: 4
02G010
4
24

Номер детали на чертеже:

24

Кольцо стопорное

Заводской номер: 03E027 Количество на модель: 4
03E027
4
