МЕХАНИЗМ НИТЕУВЯЗЫВАЮЩИЙ RB15-2000

ПРИВОД ПРЕСС-ПОДБОРЩИКА RB15-2000 МЕХАНИЗМ НИТЕУВЯЗЫВАЮЩИЙ С ЭЛЕКТРОПРИВОДОМ RB15-2000

Вид отображения:

Детали справа

По ширине экрана

1

2

3

4

5

6

7

8

9

10

11

12

13

14

15

16

17

18

19

20

21

22

23

24

25

26

27

28

29

30

31

32

33

34

35

36

37

38

39

40

41

42

43

44

45

46

47

48

49

50

51

52

53

54

55

56

57

58

59

60

61

62

63

64

65

66

67

68

69

70

71

72

73

74

75

76

77

78

Масштаб

Исходный размер Вместить изображение

№

Инфо

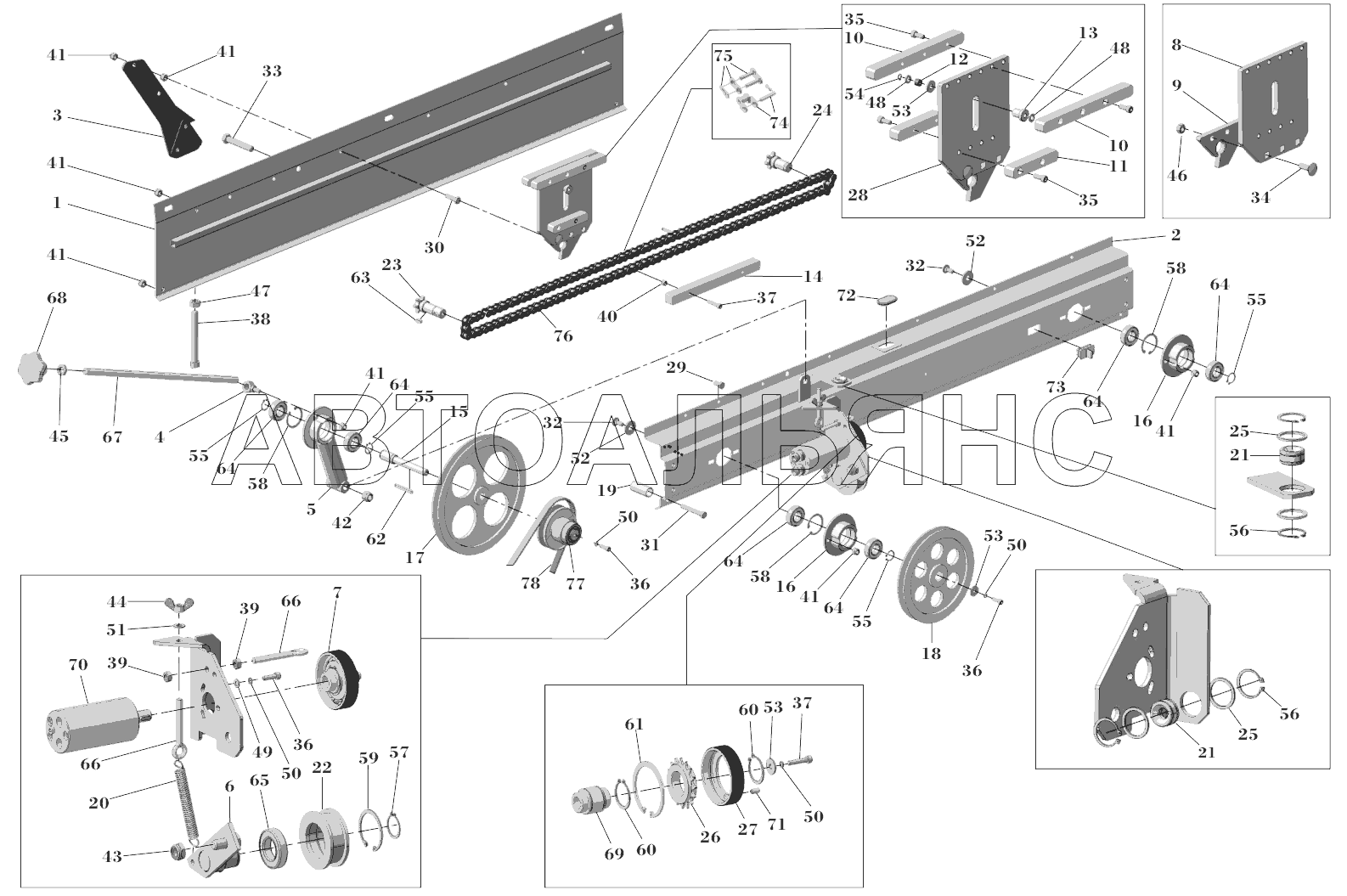

Название детали

Заводской номер

Количество на модель

1

Номер детали на чертеже:

1

Крышка задняя обвязчика

Заводской номер: R22320 Количество на модель: 1

R22320

1

2

Номер детали на чертеже:

2

Крышка передняя обвязчика

Заводской номер: R22300 Количество на модель: 1

R22300

1

3

Номер детали на чертеже:

3

Нож в сборе

Заводской номер: R211080М Количество на модель: 1

R211080М

1

4

Номер детали на чертеже:

4

Натяжитель вариатора

Заводской номер: R20014 Количество на модель: 1

R20014

1

5

Номер детали на чертеже:

5

Опора регулятора

Заводской номер: R22360 Количество на модель: 1

R22360

1

6

Номер детали на чертеже:

6

Опора холостого колеса

Заводской номер: R22340 Количество на модель: 1

R22340

1

7

Номер детали на чертеже:

7

Колесо свободного хода в сборе

Заводской номер: R22395 Количество на модель: 1

R22395

1

8

Номер детали на чертеже:

8

Ползун

Заводской номер: 201098/1 Количество на модель: 1

201098/1

1

9

Номер детали на чертеже:

9

Нитеводитель

Заводской номер: 201098/2 Количество на модель: 1

201098/2

1

10

Номер детали на чертеже:

10

Направляющая верхняя

Заводской номер: 170002 Количество на модель: 2

170002

2

11

Номер детали на чертеже:

11

Направляющая нижняя

Заводской номер: 170003 Количество на модель: 2

170003

2

12

Номер детали на чертеже:

12

Втулка

Заводской номер: 231054 Количество на модель: 1

231054

1

13

Номер детали на чертеже:

13

Ролик

Заводской номер: 221045 Количество на модель: 1

221045

1

14

Номер детали на чертеже:

14

Направляющая центральная

Заводской номер: 170004 Количество на модель: 1

170004

1

15

Номер детали на чертеже:

15

Ось

Заводской номер: 221041 Количество на модель: 1

221041

1

16

Номер детали на чертеже:

16

Опора подшипниковая

Заводской номер: 11S003 Количество на модель: 2

11S003

2

17

Номер детали на чертеже:

17

Шкив большой

Заводской номер: СL341 Количество на модель: 1

СL341

1

18

Номер детали на чертеже:

18

Шкив малый

Заводской номер: СL340 Количество на модель: 1

СL340

1

19

Номер детали на чертеже:

19

Втулка распорная

Заводской номер: 231051 Количество на модель: 2

231051

2

20

Номер детали на чертеже:

20

Пружина

Заводской номер: 12Т003 Количество на модель: 1

12Т003

1

21

Номер детали на чертеже:

21

Втулка направляющая шпагат

Заводской номер: 221046 Количество на модель: 2

221046

2

22

Номер детали на чертеже:

22

Холостое колесо

Заводской номер: 221049 Количество на модель: 1

221049

1

23

Номер детали на чертеже:

23

Венец ведущий

Заводской номер: 221050 Количество на модель: 1

221050

1

24

Номер детали на чертеже:

24

Венец ведомый

Заводской номер: 221051 Количество на модель: 1

221051

1

25

Номер детали на чертеже:

25

Кольцо

Заводской номер: R12.03.00.001 Количество на модель: 4

R12.03.00.001

4

26

Номер детали на чертеже:

26

Колесо свободного хода

Заводской номер: 13R016 Количество на модель: 1

13R016

1

27

Номер детали на чертеже:

27

Колесо ведущее шпагата

Заводской номер: 221048 Количество на модель: 1

221048

1

28

Номер детали на чертеже:

28

Кулиса

Заводской номер: 201098 Количество на модель: 1

201098

1

29

Номер детали на чертеже:

29

Болт

Заводской номер: 01E106 Количество на модель: 6

01E106

6

30

Номер детали на чертеже:

30

Болт

Заводской номер: 01E113 Количество на модель: 1

01E113

1

31

Номер детали на чертеже:

31

Болт

Заводской номер: 01E124 Количество на модель: 2

01E124

2

32

Номер детали на чертеже:

32

Болт

Заводской номер: 01Q020 Количество на модель: 4

01Q020

4

33

Номер детали на чертеже:

33

Болт

Заводской номер: 01E318 Количество на модель: 1

01E318

1

34

Номер детали на чертеже:

34

Болт М8х25

Заводской номер: 01Q025 Количество на модель: 3

01Q025

3

35

Номер детали на чертеже:

35

Болт М1616

Заводской номер: 01C023 Количество на модель: 10

01C023

10

36

Номер детали на чертеже:

36

Винт

Заводской номер: 01C024 Количество на модель: 5

01C024

5

37

Номер детали на чертеже:

37

Винт

Заводской номер: 01C030 Количество на модель: 3

01C030

3

38

Номер детали на чертеже:

38

Винт

Заводской номер: 01C085 Количество на модель: 2

01C085

2

39

Номер детали на чертеже:

39

Гайка

Заводской номер: 02O014 Количество на модель: 2

02O014

2

40

Номер детали на чертеже:

40

Гайка М6

Заводской номер: 02B015 Количество на модель: 2

02B015

2

41

Номер детали на чертеже:

41

Гайка М8

Заводской номер: 02B025 Количество на модель: 15

02B025

15

42

Номер детали на чертеже:

42

Гайка М12

Заводской номер: 02B050 Количество на модель: 1

02B050

1

43

Номер детали на чертеже:

43

Гайка

Заводской номер: 02B060 Количество на модель: 1

02B060

1

44

Номер детали на чертеже:

44

Гайка-барашек М8

Заводской номер: 02I100 Количество на модель: 1

02I100

1

45

Номер детали на чертеже:

45

Гайка

Заводской номер: 02O035 Количество на модель: 1

02O035

1

46

Номер детали на чертеже:

46

Гайка М8

Заводской номер: 02B020 Количество на модель: 3

02B020

3

47

Номер детали на чертеже:

47

Гайка

Заводской номер: 02O026 Количество на модель: 2

02O026

2

48

Номер детали на чертеже:

48

Шайба

Заводской номер: 02R001 Количество на модель: 2

02R001

2

49

Номер детали на чертеже:

49

Шайба 6

Заводской номер: 02R006 Количество на модель: 3

02R006

3

50

Номер детали на чертеже:

50

Шайба

Заводской номер: 02G006 Количество на модель: 6

02G006

6

51

Номер детали на чертеже:

51

Шайба O8

Заводской номер: 02R009 Количество на модель: 1

02R009

1

52

Номер детали на чертеже:

52

Шайба

Заводской номер: 02R018 Количество на модель: 4

02R018

4

53

Номер детали на чертеже:

53

Шайба

Заводской номер: 02R008 Количество на модель: 3

02R008

3

54

Номер детали на чертеже:

54

Кольцо стопорное

Заводской номер: 03E005 Количество на модель: 1

03E005

1

55

Номер детали на чертеже:

55

Кольцо стопорное

Заводской номер: 03E020 Количество на модель: 4

03E020

4

56

Номер детали на чертеже:

56

Кольцо стопорное

Заводской номер: 03E027 Количество на модель: 4

03E027

4

57

Номер детали на чертеже:

57

Кольцо стопорное

Заводской номер: 03E030 Количество на модель: 1

03E030

1

58

Номер детали на чертеже:

58

Кольцо стопорное

Заводской номер: 03I042 Количество на модель: 3

03I042

3

59

Номер детали на чертеже:

59

Кольцо стопорное

Заводской номер: 03I055 Количество на модель: 1

03I055

1

60

Номер детали на чертеже:

60

Кольцо стопорное

Заводской номер: 03Е035 Количество на модель: 2

03Е035

2

61

Номер детали на чертеже:

61

Кольцо стопорное

Заводской номер: 03I072 Количество на модель: 1

03I072

1

62

Номер детали на чертеже:

62

Шплинт

Заводской номер: 03C016 Количество на модель: 1

03C016

1

63

Номер детали на чертеже:

63

Шпонка

Заводской номер: 03C020 Количество на модель: 1

03C020

1

64

Номер детали на чертеже:

64

Подшипник

Заводской номер: 05C010 Количество на модель: 6

05C010

6

65

Номер детали на чертеже:

65

Подшипник

Заводской номер: 05C020 Количество на модель: 1

05C020

1

66

Номер детали на чертеже:

66

Рым-болт М8х60

Заводской номер: 01V300 Количество на модель: 2

01V300

2

67

Номер детали на чертеже:

67

Шпилька

Заводской номер: 41O001 Количество на модель: 1

41O001

1

68

Номер детали на чертеже:

68

Маховик

Заводской номер: 170150 Количество на модель: 1

170150

1

69

Номер детали на чертеже:

69

Втулка

Заводской номер: 221044 Количество на модель: 1

221044

1

70

Номер детали на чертеже:

70

Гидромотор

Заводской номер: 06O032 Количество на модель: 1

06O032

1

71

Номер детали на чертеже:

71

Штифт

Заводской номер: 03S612 Количество на модель: 1

03S612

1

72

Номер детали на чертеже:

72

Заглушка

Заводской номер: 24-5101583 Количество на модель: 1

24-5101583

1

019306

БАЛАКОВОРЕЗИНОТЕХНИКА

24-5101583

Код: 019306

Артикул: 24-5101583,

Производитель: БАЛАКОВОРЕЗИНОТЕХНИКА

73

Номер детали на чертеже:

73

Заглушка

Заводской номер: 45S010 Количество на модель: 1

45S010

1

74

Номер детали на чертеже:

74

Звено переходное

Заводской номер: 13R008 Количество на модель: 1

13R008

1

75

Номер детали на чертеже:

75

Звено соединительное

Заводской номер: 13R007 Количество на модель: 1

13R007

1

76

Номер детали на чертеже:

76

Цепь

Заводской номер: 13D051 Количество на модель: 1

13D051

1

77

Номер детали на чертеже:

77

Вариатор

Заводской номер: 450001 Количество на модель: 1

450001

1

78

Номер детали на чертеже:

78

Ремень приводной

Заводской номер: 450050 Количество на модель: 1

450050

1
