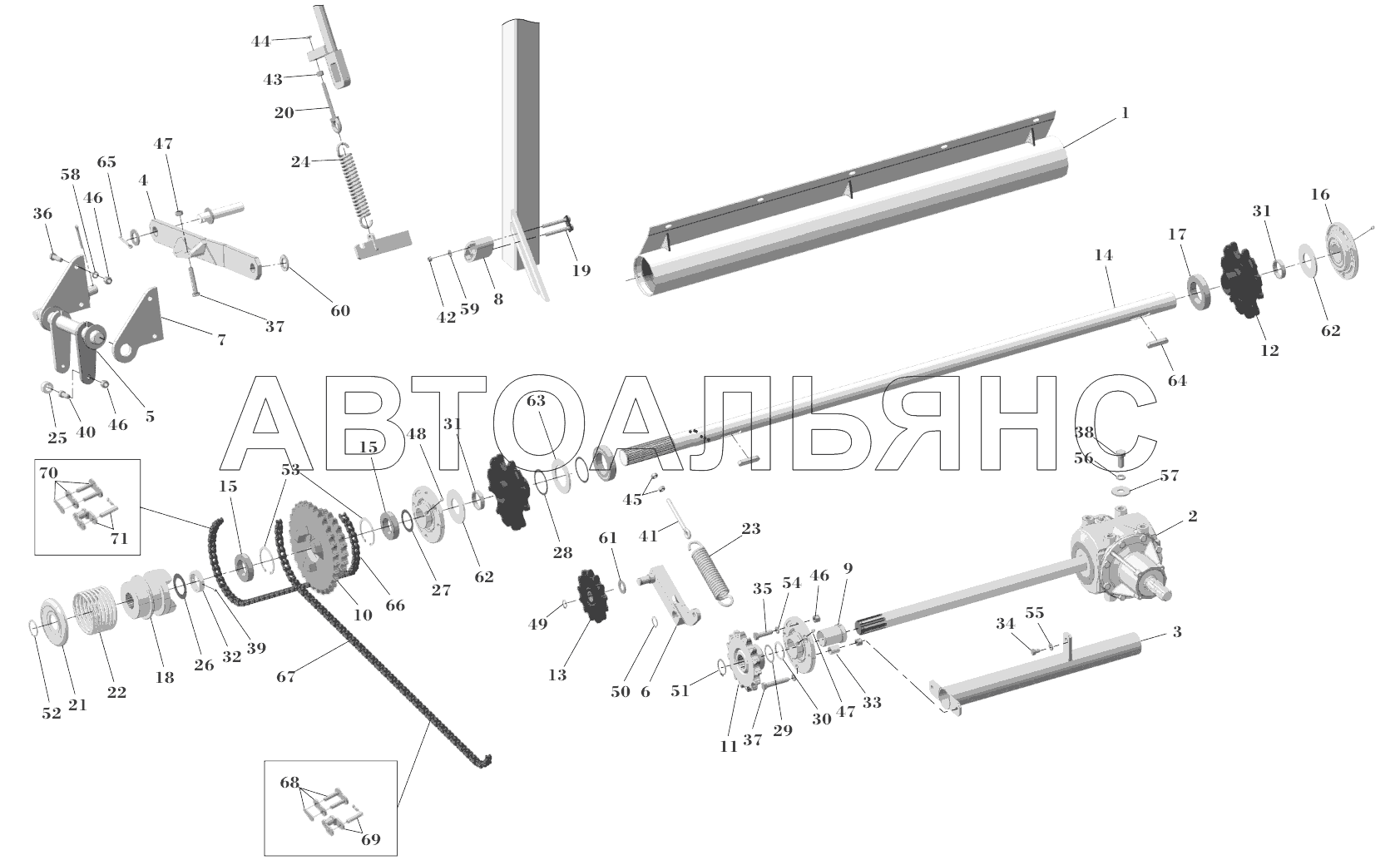

ПРИВОД ПРЕСС-ПОДБОРЩИКА RB15-2000

ПЕРЕДНЯЯ ЧАСТЬ КОРПУСА RB15-2000 МЕХАНИЗМ НИТЕУВЯЗЫВАЮЩИЙ RB15-2000

Вид отображения:

Детали справа

По ширине экрана

1

2

3

4

5

6

7

8

9

10

11

12

13

14

15

16

17

18

19

20

21

22

23

24

25

26

27

28

29

30

31

32

33

34

35

36

37

38

39

40

41

42

43

44

45

46

47

48

49

50

51

52

53

54

55

56

57

59

60

61

62

63

64

65

66

67

68

69

70

71

Масштаб

Исходный размер Вместить изображение

№

Инфо

Название детали

Заводской номер

Количество на модель

1

Номер детали на чертеже:

1

Защита ведущего вала

Заводской номер: R23075 Количество на модель: 1

R23075

1

2

Номер детали на чертеже:

2

Редуктор

Заводской номер: 31O007 Количество на модель: 1

31O007

1

3

Номер детали на чертеже:

3

Защита вала редуктора

Заводской номер: R23074 Количество на модель: 1

R23074

1

4

Номер детали на чертеже:

4

Рычаг расцепления

Заводской номер: R23095 Количество на модель: 1

R23095

1

5

Номер детали на чертеже:

5

Группа расцепления

Заводской номер: R23090 Количество на модель: 1

R23090

1

6

Номер детали на чертеже:

6

Кронштейн натяжителя цепи

Заводской номер: R23059 Количество на модель: 1

R23059

1

7

Номер детали на чертеже:

7

Плита

Заводской номер: 201078 Количество на модель: 1

201078

1

8

Номер детали на чертеже:

8

Цепенатяжное устройство

Заводской номер: 170001 Количество на модель: 1

170001

1

9

Номер детали на чертеже:

9

Втулка

Заводской номер: 231111 Количество на модель: 1

231111

1

10

Номер детали на чертеже:

10

Фиксированная полумуфта

Заводской номер: R23080 Количество на модель: 1

R23080

1

11

Номер детали на чертеже:

11

Венец ведущий

Заводской номер: RB152.00.010 Количество на модель: 1

RB152.00.010

1

12

Номер детали на чертеже:

12

Ведущая звездочка

Заводской номер: R2S081 Количество на модель: 2

R2S081

2

13

Номер детали на чертеже:

13

Звездочка натяжения цепи

Заводской номер: R2T013 Количество на модель: 1

R2T013

1

14

Номер детали на чертеже:

14

Вал ведущий

Заводской номер: 221030 Количество на модель: 1

221030

1

15

Номер детали на чертеже:

15

Подшипник

Заводской номер: 05C045 Количество на модель: 2

05C045

2

16

Номер детали на чертеже:

16

Опора с подшипником

Заводской номер: 05O145 Количество на модель: 3

05O145

3

17

Номер детали на чертеже:

17

Подшипник

Заводской номер: 05C060 Количество на модель: 2

05C060

2

18

Номер детали на чертеже:

18

Полумуфта кулачковая скользящая

Заводской номер: R23079 Количество на модель: 1

R23079

1

19

Номер детали на чертеже:

19

Перемычка

Заводской номер: R20250 Количество на модель: 1

R20250

1

20

Номер детали на чертеже:

20

Стержень тяги

Заводской номер: R21011 Количество на модель: 1

R21011

1

21

Номер детали на чертеже:

21

Тарелка

Заводской номер: 201072 Количество на модель: 1

201072

1

22

Номер детали на чертеже:

22

Пружина включения кулачковой муфты

Заводской номер: 12C001 Количество на модель: 1

12C001

1

23

Номер детали на чертеже:

23

Пружина натяжителя цепи

Заводской номер: 12T001 Количество на модель: 1

12T001

1

24

Номер детали на чертеже:

24

Пружина

Заводской номер: 12T015 Количество на модель: 1

12T015

1

25

Номер детали на чертеже:

25

Ролик механизма расцепления

Заводской номер: 221028 Количество на модель: 1

221028

1

26

Номер детали на чертеже:

26

Кольцо регулировочное

Заводской номер: 39С070 Количество на модель: 1

39С070

1

27

Номер детали на чертеже:

27

Распорное кольцо

Заводской номер: 39F040 Количество на модель: 1

39F040

1

28

Номер детали на чертеже:

28

Кольцо регулировочное

Заводской номер: 39F045 Количество на модель: 1

39F045

1

29

Номер детали на чертеже:

29

Шайба 40,2х50х0,5

Заводской номер: 39F043 Количество на модель: 1

39F043

1

30

Номер детали на чертеже:

30

Кольцо регулировочное

Заводской номер: 39F044 Количество на модель: 1

39F044

1

31

Номер детали на чертеже:

31

Кольцо дистанционное

Заводской номер: 231034 Количество на модель: 2

231034

2

32

Номер детали на чертеже:

32

Кольцо

Заводской номер: 231035 Количество на модель: 2

231035

2

33

Номер детали на чертеже:

33

Дистанционное кольцо

Заводской номер: 231118 Количество на модель: 2

231118

2

34

Номер детали на чертеже:

34

Болт М10х16

Заводской номер: 01E210 Количество на модель: 1

01E210

1

35

Номер детали на чертеже:

35

Болт М12х45

Заводской номер: 01E315 Количество на модель: 4

01E315

4

36

Номер детали на чертеже:

36

Болт М1240

Заводской номер: 01E308 Количество на модель: 2

01E308

2

37

Номер детали на чертеже:

37

Болт

Заводской номер: 01E318 Количество на модель: 3

01E318

3

38

Номер детали на чертеже:

38

Болт

Заводской номер: 01E402 Количество на модель: 4

01E402

4

39

Номер детали на чертеже:

39

Винт

Заводской номер: 01V061 Количество на модель: 1

01V061

1

40

Номер детали на чертеже:

40

Винт

Заводской номер: 01C080 Количество на модель: 1

01C080

1

41

Номер детали на чертеже:

41

Винт

Заводской номер: 01V315 Количество на модель: 1

01V315

1

42

Номер детали на чертеже:

42

Гайка

Заводской номер: 02BM10 Количество на модель: 2

02BM10

2

43

Номер детали на чертеже:

43

Гайка

Заводской номер: 02O021 Количество на модель: 1

02O021

1

44

Номер детали на чертеже:

44

Гайка М10

Заводской номер: 02O023 Количество на модель: 1

02O023

1

45

Номер детали на чертеже:

45

Гайка

Заводской номер: 02O019 Количество на модель: 2

02O019

2

46

Номер детали на чертеже:

46

Гайка

Заводской номер: 02O027 Количество на модель: 8

02O027

8

47

Номер детали на чертеже:

47

Гайка

Заводской номер: 02O026 Количество на модель: 1

02O026

1

48

Номер детали на чертеже:

48

Масленка

Заводской номер: 01I006 Количество на модель: 3

01I006

3

49

Номер детали на чертеже:

49

Кольцо стопорное

Заводской номер: 03E020 Количество на модель: 1

03E020

1

50

Номер детали на чертеже:

50

Кольцо стопорное 025

Заводской номер: 03E025 Количество на модель: 1

03E025

1

51

Номер детали на чертеже:

51

Кольцо стопорное

Заводской номер: 03E040 Количество на модель: 1

03E040

1

52

Номер детали на чертеже:

52

Кольцо стопорное

Заводской номер: 03E045 Количество на модель: 1

03E045

1

53

Номер детали на чертеже:

53

Кольцо стопорное

Заводской номер: 03I075 Количество на модель: 2

03I075

2

54

Номер детали на чертеже:

54

Шайба Гровера O12

Заводской номер: 02G012 Количество на модель: 4

02G012

4

55

Номер детали на чертеже:

55

Шайба 10

Заводской номер: 02R015 Количество на модель: 1

02R015

1

56

Номер детали на чертеже:

56

Шайба гров. 16

Заводской номер: 02G016 Количество на модель: 4

02G016

4

57

Номер детали на чертеже:

57

Шайба O18х48

Заводской номер: 02R039 Количество на модель: 4

02R039

4

59

Номер детали на чертеже:

59

Шайба 1021

Заводской номер: 02R016 Количество на модель: 2

02R016

2

60

Номер детали на чертеже:

60

Шайба

Заводской номер: 02R050 Количество на модель: 2

02R050

2

61

Номер детали на чертеже:

61

Шайба

Заводской номер: 02R040 Количество на модель: 2

02R040

2

62

Номер детали на чертеже:

62

Шайба

Заводской номер: 02R060 Количество на модель: 2

02R060

2

63

Номер детали на чертеже:

63

Шайба

Заводской номер: 201075 Количество на модель:

201075

64

Номер детали на чертеже:

64

Шпонка

Заводской номер: 03C075 Количество на модель: 2

03C075

2

65

Номер детали на чертеже:

65

Шплинт

Заводской номер: 03O650 Количество на модель: 2

03O650

2

66

Номер детали на чертеже:

66

Цепь

Заводской номер: 13D201 Количество на модель: 1

13D201

1

67

Номер детали на чертеже:

67

Цепь

Заводской номер: 13D379 Количество на модель: 1

13D379

1

68

Номер детали на чертеже:

68

Звено соединительное

Заводской номер: 13R031 Количество на модель: 1

13R031

1

69

Номер детали на чертеже:

69

Звено переходное

Заводской номер: 13R030 Количество на модель: 1

13R030

1

70

Номер детали на чертеже:

70

Звено соединительное

Заводской номер: 13R010 Количество на модель: 1

13R010

1

71

Номер детали на чертеже:

71

Звено переходное

Заводской номер: 13R011 Количество на модель: 1

13R011

1
