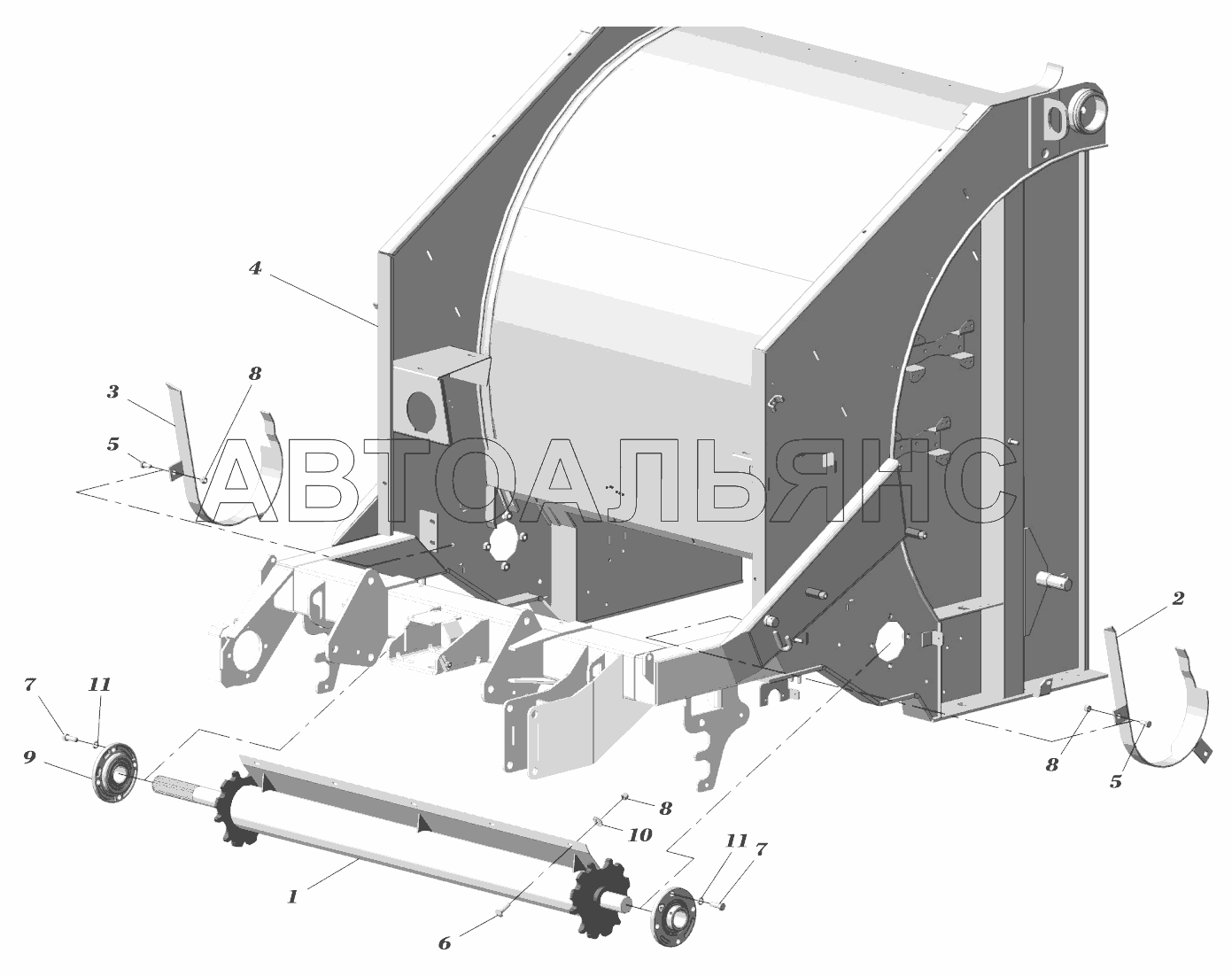

ПЕРЕДНЯЯ ЧАСТЬ КОРПУСА RB15-2000

ЦЕПЬ ТРАНСМИССИОННАЯ RB15-2000 ПРИВОД ПРЕСС-ПОДБОРЩИКА RB15-2000

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана
1
2
3
4
5
6
7
8
9
10
11

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

Вал ведущий в сборе

Заводской номер: R25027 Количество на модель: 1
R25027
1
2

Номер детали на чертеже:

2

Ограждение цепи левое

Заводской номер: RB152.00.020 Количество на модель: 1
RB152.00.020
1
3

Номер детали на чертеже:

3

Ограждение цепи правое

Заводской номер: RB152.00.020-01 Количество на модель: 1
RB152.00.020-01
1
4

Номер детали на чертеже:

4

Передняя часть корпуса

Заводской номер: RB152.01.100 Количество на модель: 1
RB152.01.100
1
5

Номер детали на чертеже:

5

Болт

Заводской номер: 01E214 Количество на модель: 4
01E214
4
6

Номер детали на чертеже:

6

Болт

Заводской номер: 01Q003 Количество на модель: 5
01Q003
5
7

Номер детали на чертеже:

7

Болт М12х35

Заводской номер: 01E304 Количество на модель: 8
01E304
8
8

Номер детали на чертеже:

8

Гайка М10

Заводской номер: 02B035 Количество на модель: 9
02B035
9
9

Номер детали на чертеже:

9

Шайба

Заводской номер: 02R018 Количество на модель: 5
02R018
5
10

Номер детали на чертеже:

10

Шайба Гровера O12

Заводской номер: 02G012 Количество на модель: 8
02G012
8
11

Номер детали на чертеже:

11

Опора с подшипником

Заводской номер: 05O145 Количество на модель: 2
05O145
2
