ТЕЛЕЖКА R12 SUPER. Каталог 2010г.

НИТЕУВЯЗОЧНОЕ УСТРОЙСТВО R12 SUPER ПОДБОРЩИК R12 SUPER

Вид отображения:

Детали справа

По ширине экрана

85

61

60

59

58

57

56

55

54

53

52

51

49

48

47

46

62

63

84

83

82

81

80

75

74

73

72

71

70

20

67

66

65

64

45

44

43

17

16

15

14

13

12

11

10

9

8

7

6

5

4

3

2

18

19

42А

42

41А

41

34

28

27

26

25

24

23

22

21

1

Масштаб

Исходный размер Вместить изображение

№

Инфо

Название детали

Заводской номер

Количество на модель

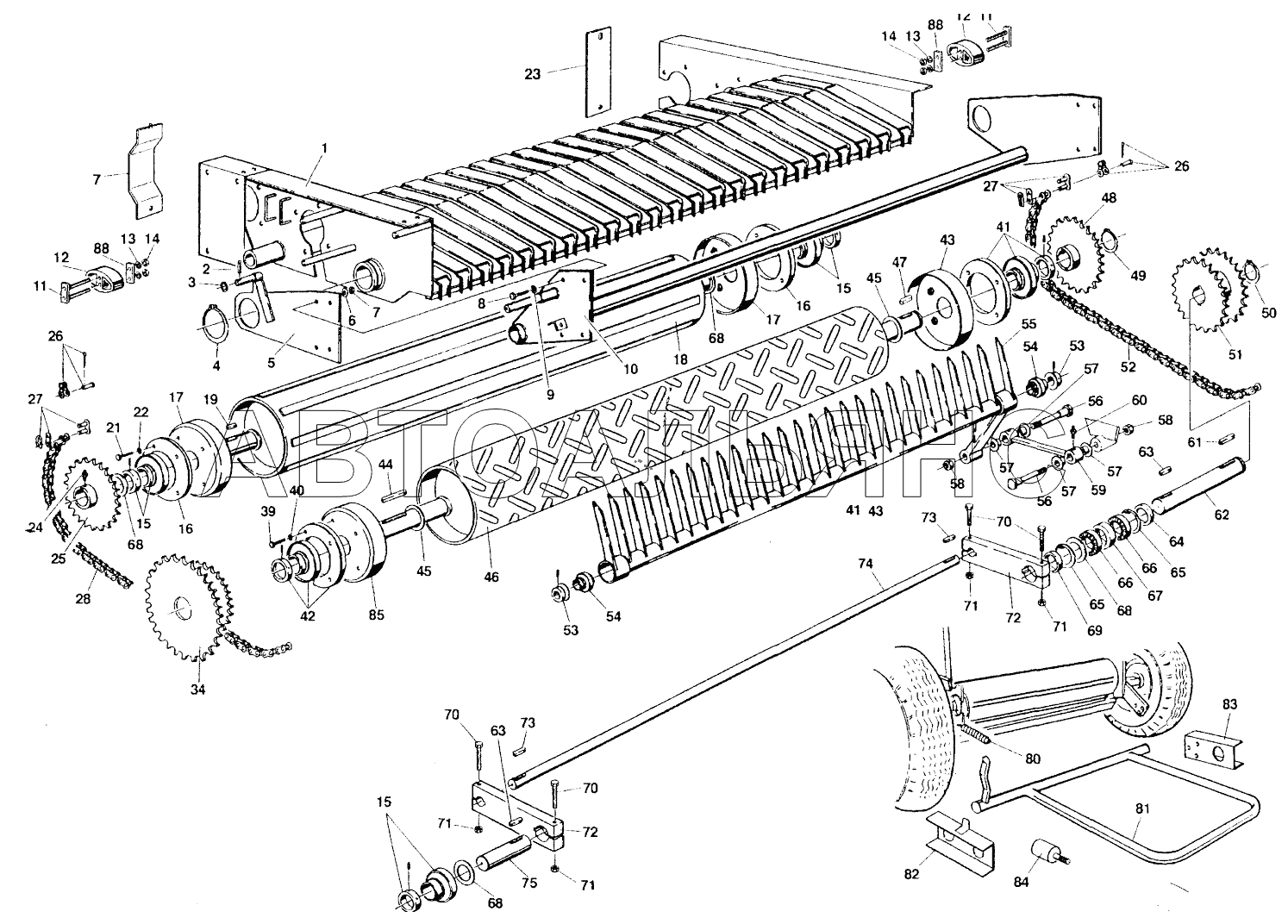

Номер детали на чертеже:

Защитная крышка вала

Заводской номер: R21120 Количество на модель: 1

R21120

1

Номер детали на чертеже:

Шпонка

Заводской номер: 03C055 Количество на модель: 2

03C055

2

Номер детали на чертеже:

Масленка

Заводской номер: 01I008 Количество на модель: 2

01I008

2

Номер детали на чертеже:

Шатун

Заводской номер: R23130 Количество на модель: 1

R23130

1

Номер детали на чертеже:

Гайка М16

Заводской номер: 02B075 Количество на модель: 2

02B075

2

Номер детали на чертеже:

Вкладыш нейлоновый

Заводской номер: 170005 Количество на модель: 4

170005

4

Номер детали на чертеже:

Палец

Заводской номер: 221065 Количество на модель: 2

221065

2

Номер детали на чертеже:

Укладчик

Заводской номер: R23124 Количество на модель: 1

R23124

1

Номер детали на чертеже:

Подшипник

Заводской номер: 05O325 Количество на модель: 2

05O325

2

Номер детали на чертеже:

Фиксатор

Заводской номер: 05G025 Количество на модель: 2

05G025

2

Номер детали на чертеже:

Цепь

Заводской номер: 13A102 Количество на модель: 1

13A102

1

Номер детали на чертеже:

Венец двойной привода подборщика

Заводской номер: R23135 Количество на модель: 1

R23135

1

Номер детали на чертеже:

Кольцо стопорное 035

Заводской номер: 03E035 Количество на модель: 1

03E035

1

Номер детали на чертеже:

Венец привода укладчика

Заводской номер: R23136 Количество на модель: 1

R23136

1

Номер детали на чертеже:

Шпонка

Заводской номер: 03C060 Количество на модель: 2

03C060

2

Номер детали на чертеже:

Валок рустованный

Заводской номер: R23115 Количество на модель: 1

R23115

1

Номер детали на чертеже:

Вал укладчика левый

Заводской номер: 221063 Количество на модель: 1

221063

1

Номер детали на чертеже:

Шпонка

Заводской номер: 241001 Количество на модель: 2

241001

2

Номер детали на чертеже:

Виброопора

Заводской номер: 174030 Количество на модель: 1

174030

1

Номер детали на чертеже:

Правая опора

Заводской номер: AL1002 Количество на модель: 1

AL1002

1

Номер детали на чертеже:

Левая опора

Заводской номер: AL1001 Количество на модель: 1

AL1001

1

Номер детали на чертеже:

Выталкиватель

Заводской номер: AL1003 Количество на модель: 1

AL1003

1

Номер детали на чертеже:

Пружина

Заводской номер: 12T008 Количество на модель: 1

12T008

1

Номер детали на чертеже:

Вал укладчика правый

Заводской номер: 221062 Количество на модель: 1

221062

1

Номер детали на чертеже:

Вал укладчика

Заводской номер: 221061 Количество на модель: 1

221061

1

Номер детали на чертеже:

Шпонка 8х7х25

Заводской номер: 03C025 Количество на модель: 1

03C025

1

Номер детали на чертеже:

Пластина соединительная

Заводской номер: 211092 Количество на модель: 2

211092

2

Номер детали на чертеже:

Самоконтряшаяся гайка

Заводской номер: 02B051 Количество на модель: 4

02B051

4

Номер детали на чертеже:

Болт

Заводской номер: 01E320 Количество на модель: 4

01E320

4

Номер детали на чертеже:

Кольцо регулировочное 35,2х50х2

Заводской номер: 39F030 Количество на модель: 2

39F030

2

Номер детали на чертеже:

Кольцо дистанционное

Заводской номер: 231073 Количество на модель: 1

231073

1

Номер детали на чертеже:

Подшипник 6207 2RS

Заводской номер: 05C031 Количество на модель: 2

05C031

2

Номер детали на чертеже:

Кольцо стопорное

Заводской номер: 03I072 Количество на модель: 2

03I072

2

Номер детали на чертеже:

Кольцо регулировочное

Заводской номер: 39C025 Количество на модель: 3

39C025

3

Номер детали на чертеже:

Кольцо дистанционное

Заводской номер: 231074 Количество на модель: 3

231074

3

Номер детали на чертеже:

Шпонка

Заводской номер: 03C080 Количество на модель: 1

03C080

1

Номер детали на чертеже:

Защитная крышка вала

Заводской номер: R21119 Количество на модель: 2

R21119

2

Номер детали на чертеже:

Защитная крышка валика

Заводской номер: R21118 Количество на модель: 2

R21118

2

Номер детали на чертеже:

Опора с подшипником

Заводской номер: 05O235 Количество на модель: 2

05O235

2

Номер детали на чертеже:

Подшипник

Заводской номер: 05O335 Количество на модель: 3

05O335

3

Номер детали на чертеже:

Гайка М10

Заводской номер: 02B035 Количество на модель: 4

02B035

4

Номер детали на чертеже:

Шайба 10

Заводской номер: 02R015 Количество на модель: 4

02R015

4

Номер детали на чертеже:

Цепенатяжное устройство

Заводской номер: 170001 Количество на модель: 2

170001

2

Номер детали на чертеже:

Винт

Заводской номер: 01E238 Количество на модель: 2

01E238

2

Номер детали на чертеже:

Вал торсионный

Заводской номер: R23120 Количество на модель: 1

R23120

1

Номер детали на чертеже:

Шайба 12

Заводской номер: 02R022 Количество на модель: 8

02R022

8

Номер детали на чертеже:

Болт М12х35

Заводской номер: 01E304 Количество на модель: 8

01E304

8

Номер детали на чертеже:

Крышка правая

Заводской номер: 201126 Количество на модель: 1

201126

1

Номер детали на чертеже:

Шайба Гровера O12

Заводской номер: 02G012 Количество на модель: 8

02G012

8

Номер детали на чертеже:

Рычаг подборщика

Заводской номер: R23119 Количество на модель: 1

R23119

1

Номер детали на чертеже:

Кольцо стопорное

Заводской номер: 03E095 Количество на модель: 2

03E095

2

Номер детали на чертеже:

Шайба

Заводской номер: 02R040 Количество на модель: 1

02R040

1

Номер детали на чертеже:

Пружинный штифт

Заводской номер: 03S850 Количество на модель: 1

03S850

1

Номер детали на чертеже:

Валок с ребрами

Заводской номер: R23116 Количество на модель: 1

R23116

1

Номер детали на чертеже:

Шпонка

Заводской номер: 03C040 Количество на модель: 1

03C040

1

Номер детали на чертеже:

Подшипник

Заводской номер: 05O245 Количество на модель: 1

05O245

1

Номер детали на чертеже:

Подшипник

Заводской номер: 05O240 Количество на модель: 2

05O240

2

Номер детали на чертеже:

Подшипник

Заводской номер: 05O345 Количество на модель: 1

05O345

1

Номер детали на чертеже:

Подшипник

Заводской номер: 05O340 Количество на модель: 2

05O340

2

Номер детали на чертеже:

Венец двойной привода рустованного валка

Заводской номер: RC3452 Количество на модель: 1

RC3452

1

Номер детали на чертеже:

Цепь

Заводской номер: 13A101 Количество на модель: 1

13A101

1

Номер детали на чертеже:

Звено С-Пр 19,05-3180 ГОСТ 13568

Заводской номер: 13R005 Количество на модель: 1

13R005

1

Номер детали на чертеже:

Звено П-Пр 19,05-3180 ГОСТ 13568

Заводской номер: 13R006 Количество на модель: 1

13R006

1

Номер детали на чертеже:

Венец пластинчатого валка

Заводской номер: R23134 Количество на модель: 1

R23134

1

Номер детали на чертеже:

Винт М10

Заводской номер: 01V202 Количество на модель: 2

01V202

2

Номер детали на чертеже:

Крышка левая

Заводской номер: 201127 Количество на модель: 1

201127

1

Номер детали на чертеже:

Шайба гров. 10

Заводской номер: 02G010 Количество на модель: 6

02G010

6

Номер детали на чертеже:

Болт М10х30

Заводской номер: 01E216 Количество на модель: 6

01E216

6

Номер детали на чертеже:

Рама тележки

Заводской номер: R23101 Количество на модель: 1

R23101

1
