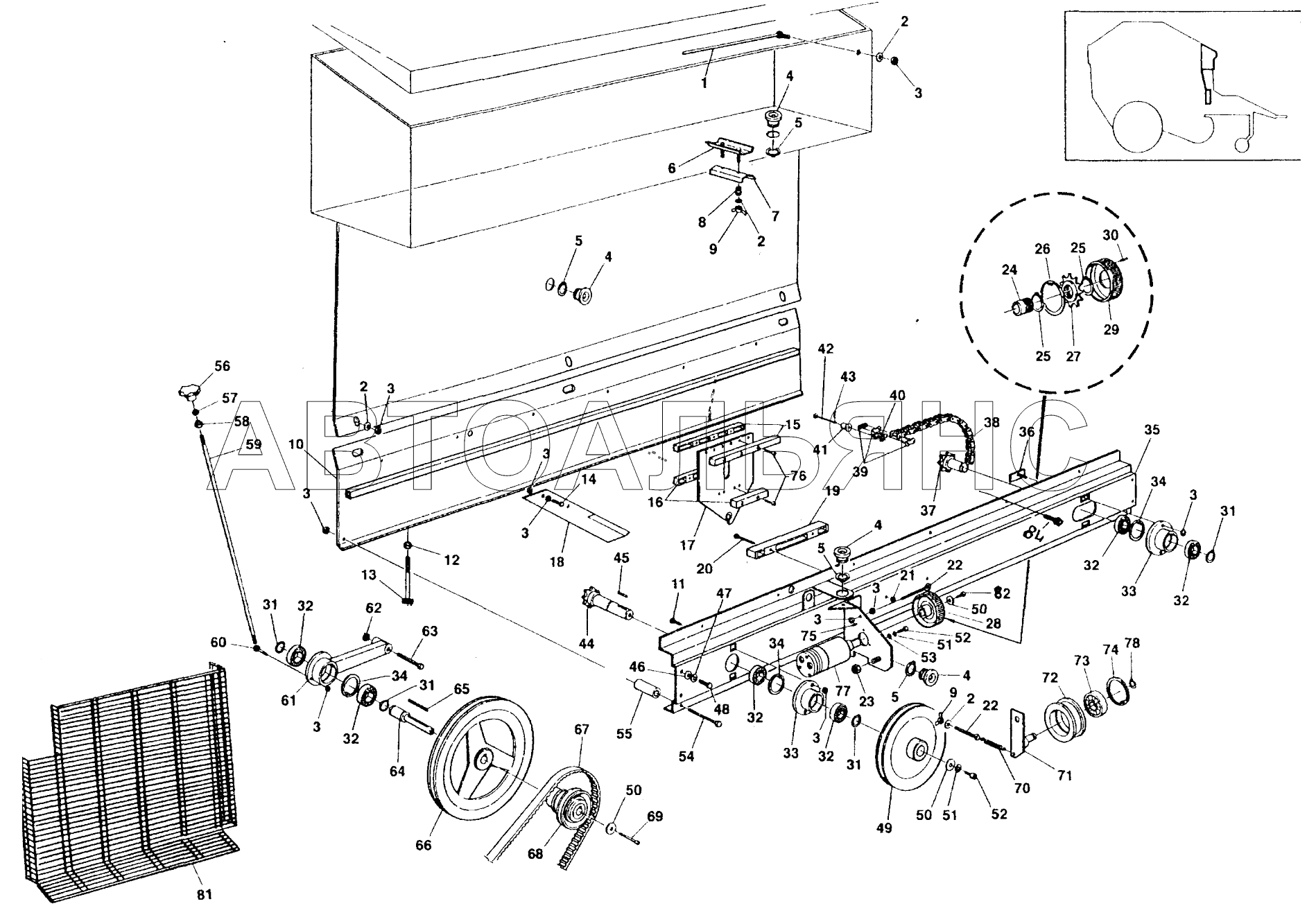

НИТЕУВЯЗОЧНОЕ УСТРОЙСТВО R12 SUPER. Каталог 2010г.

ТРАНСМИССИЯ R12 SUPER ТЕЛЕЖКА R12 SUPER

Вид отображения:

Детали справа

По ширине экрана

1

2

3

4

5

6

7

8

9

10

11

12

13

14

15

16

17

18

19

20

21

22

23

24

25

26

27

28

29

30

31

32

33

34

35

36

37

38

39

40

41

42

43

44

45

46

47

48

49

50

51

52

53

54

55

56

57

59

61

62

63

64

65

66

67

68

70

71

72

73

74

75

77

78

79

81

Масштаб

Исходный размер Вместить изображение

№

Инфо

Название детали

Заводской номер

Количество на модель

1

Номер детали на чертеже:

1

Опорный стержень для крышки

Заводской номер: R20040 Количество на модель: 1

R20040

1

2

Номер детали на чертеже:

2

Шайба

Заводской номер: 02R013 Количество на модель: 1

02R013

1

3

Номер детали на чертеже:

3

Гайка М8

Заводской номер: 02B025 Количество на модель: 1

02B025

1

4

Номер детали на чертеже:

4

Втулка направляющая шпагат

Заводской номер: 221046 Количество на модель: 4

221046

4

5

Номер детали на чертеже:

5

Кольцо стопорное

Заводской номер: 03E027 Количество на модель: 4

03E027

4

6

Номер детали на чертеже:

6

Пластина стационарная натяжения шпагата

Заводской номер: 201084 Количество на модель: 1

201084

1

7

Номер детали на чертеже:

7

Пластина подвижная натяжения шпагата

Заводской номер: 201095 Количество на модель: 1

201095

1

8

Номер детали на чертеже:

8

Пружина нитенатяжителя

Заводской номер: 12C002 Количество на модель: 2

12C002

2

9

Номер детали на чертеже:

9

Гайка-барашек

Заводской номер: 021100 Количество на модель: 3

021100

3

10

Номер детали на чертеже:

10

Крышка задняя обвязчика

Заводской номер: R22320 Количество на модель: 1

R22320

1

11

Номер детали на чертеже:

11

Болт М8х16

Заводской номер: 01E107 Количество на модель: 5

01E107

5

12

Номер детали на чертеже:

12

Гайка

Заводской номер: 02O026 Количество на модель: 2

02O026

2

13

Номер детали на чертеже:

13

Винт

Заводской номер: 01C085 Количество на модель: 2

01C085

2

14

Номер детали на чертеже:

14

Болт

Заводской номер: 01E115 Количество на модель: 1

01E115

1

15

Номер детали на чертеже:

15

Направляющая верхняя

Заводской номер: 170002 Количество на модель: 2

170002

2

16

Номер детали на чертеже:

16

Направляющая нижняя

Заводской номер: 170003 Количество на модель: 2

170003

2

17

Номер детали на чертеже:

17

Кулиса

Заводской номер: 201098 Количество на модель: 1

201098

1

18

Номер детали на чертеже:

18

Нож

Заводской номер: 211080 Количество на модель: 1

211080

1

19

Номер детали на чертеже:

19

Направляющая центральная

Заводской номер: 170004 Количество на модель: 1

170004

1

20

Номер детали на чертеже:

20

Болт

Заводской номер: 01E075 Количество на модель: 2

01E075

2

21

Номер детали на чертеже:

21

Гайка

Заводской номер: 02O016 Количество на модель: 2

02O016

2

22

Номер детали на чертеже:

22

Рым-болт М8х60

Заводской номер: 01V300 Количество на модель: 2

01V300

2

23

Номер детали на чертеже:

23

Гайка

Заводской номер: 02B060 Количество на модель: 1

02B060

1

24

Номер детали на чертеже:

24

Втулка

Заводской номер: 221044 Количество на модель: 1

221044

1

25

Номер детали на чертеже:

25

Кольцо стопорное 035

Заводской номер: 03E035 Количество на модель: 2

03E035

2

26

Номер детали на чертеже:

26

Кольцо стопорное

Заводской номер: 03I072 Количество на модель: 1

03I072

1

27

Номер детали на чертеже:

27

Колесо свободного хода

Заводской номер: 13R016 Количество на модель: 1

13R016

1

28

Номер детали на чертеже:

28

Колесо свободного хода в сборе

Заводской номер: R22395 Количество на модель: 1

R22395

1

29

Номер детали на чертеже:

29

Колесо ведущее шпагата

Заводской номер: 221048 Количество на модель: 1

221048

1

30

Номер детали на чертеже:

30

Штифт

Заводской номер: 03S612 Количество на модель: 1

03S612

1

31

Номер детали на чертеже:

31

Кольцо стопорное

Заводской номер: 03E020 Количество на модель: 3

03E020

3

32

Номер детали на чертеже:

32

Подшипник

Заводской номер: 05C010 Количество на модель: 6

05C010

6

33

Номер детали на чертеже:

33

Опора подшипниковая

Заводской номер: 11S003 Количество на модель: 2

11S003

2

34

Номер детали на чертеже:

34

Кольцо стопорное

Заводской номер: 03I042 Количество на модель: 2

03I042

2

35

Номер детали на чертеже:

35

Крышка передняя обвязчика

Заводской номер: R22300 Количество на модель: 1

R22300

1

36

Номер детали на чертеже:

36

Пластинка с винтом

Заводской номер: 211074 Количество на модель: 2

211074

2

37

Номер детали на чертеже:

37

Венец ведомый

Заводской номер: 221051 Количество на модель: 1

221051

1

38

Номер детали на чертеже:

38

Цепь

Заводской номер: 13D051 Количество на модель: 1

13D051

1

39

Номер детали на чертеже:

39

Звено соединительное

Заводской номер: 13R007 Количество на модель: 1

13R007

1

40

Номер детали на чертеже:

40

Звено переходное

Заводской номер: 13R008 Количество на модель: 1

13R008

1

41

Номер детали на чертеже:

41

Ролик

Заводской номер: 221045 Количество на модель: 1

221045

1

42

Номер детали на чертеже:

42

Штифт цепи

Заводской номер: 13R009 Количество на модель: 1

13R009

1

43

Номер детали на чертеже:

43

Шплинт

Заводской номер: 03O110 Количество на модель: 1

03O110

1

44

Номер детали на чертеже:

44

Венец ведущий

Заводской номер: 221050 Количество на модель: 1

221050

1

45

Номер детали на чертеже:

45

Шпонка

Заводской номер: 03C020 Количество на модель: 1

03C020

1

46

Номер детали на чертеже:

46

Шайба 10

Заводской номер: 02R015 Количество на модель: 4

02R015

4

47

Номер детали на чертеже:

47

Шайба гров. 10

Заводской номер: 02G010 Количество на модель: 4

02G010

4

48

Номер детали на чертеже:

48

Болт

Заводской номер: 01E214 Количество на модель: 4

01E214

4

49

Номер детали на чертеже:

49

Шкив малый

Заводской номер: CL340 Количество на модель: 1

CL340

1

50

Номер детали на чертеже:

50

Шайба

Заводской номер: 02R008 Количество на модель: 1

02R008

1

51

Номер детали на чертеже:

51

Шайба

Заводской номер: 02G006 Количество на модель: 1

02G006

1

52

Номер детали на чертеже:

52

Bинт

Заводской номер: 01C022 Количество на модель: 4

01C022

4

53

Номер детали на чертеже:

53

Шайба

Заводской номер: 02R005 Количество на модель: 3

02R005

3

54

Номер детали на чертеже:

54

Винт

Заводской номер: 01E121 Количество на модель: 2

01E121

2

55

Номер детали на чертеже:

55

Втулка распорная

Заводской номер: 231051 Количество на модель: 2

231051

2

56

Номер детали на чертеже:

56

Маховик

Заводской номер: 170150 Количество на модель: 1

170150

1

57

Номер детали на чертеже:

57

Гайка

Заводской номер: 02O035 Количество на модель: 1

02O035

1

59

Номер детали на чертеже:

59

Шпилька привода регулятора

Заводской номер: 410001 Количество на модель: 1

410001

1

61

Номер детали на чертеже:

61

Опора регулятора

Заводской номер: R22360 Количество на модель: 1

R22360

1

62

Номер детали на чертеже:

62

Гайка М12

Заводской номер: 02B045 Количество на модель: 1

02B045

1

63

Номер детали на чертеже:

63

Болт

Заводской номер: 01E316 Количество на модель: 1

01E316

1

64

Номер детали на чертеже:

64

Ось

Заводской номер: 221041 Количество на модель: 1

221041

1

65

Номер детали на чертеже:

65

Шплинт

Заводской номер: 03C016 Количество на модель: 1

03C016

1

66

Номер детали на чертеже:

66

Шкив

Заводской номер: CL341 Количество на модель: 1

CL341

1

67

Номер детали на чертеже:

67

Ремень приводной

Заводской номер: 450050 Количество на модель: 1

450050

1

68

Номер детали на чертеже:

68

Вариатор

Заводской номер: 450001 Количество на модель: 1

450001

1

70

Номер детали на чертеже:

70

Пружина

Заводской номер: 12T003 Количество на модель: 1

12T003

1

71

Номер детали на чертеже:

71

Опора холостого колеса

Заводской номер: R22340 Количество на модель: 1

R22340

1

72

Номер детали на чертеже:

72

Холостое колесо

Заводской номер: 221049 Количество на модель: 1

221049

1

73

Номер детали на чертеже:

73

Подшипник

Заводской номер: 05C020 Количество на модель: 1

05C020

1

74

Номер детали на чертеже:

74

Кольцо стопорное

Заводской номер: 03I055 Количество на модель: 1

03I055

1

75

Номер детали на чертеже:

75

Опора гидромотора

Заводской номер: 201099 Количество на модель: 1

201099

1

77

Номер детали на чертеже:

77

Гидромотор

Заводской номер: 06O032 Количество на модель: 1

06O032

1

78

Номер детали на чертеже:

78

Кольцо стопорное

Заводской номер: 03E030 Количество на модель: 1

03E030

1

79

Номер детали на чертеже:

79

Пружина регулятора

Заводской номер: 12C003 Количество на модель: 1

12C003

1

81

Номер детали на чертеже:

81

Решетка

Заводской номер: 201104 Количество на модель: 1

201104

1
