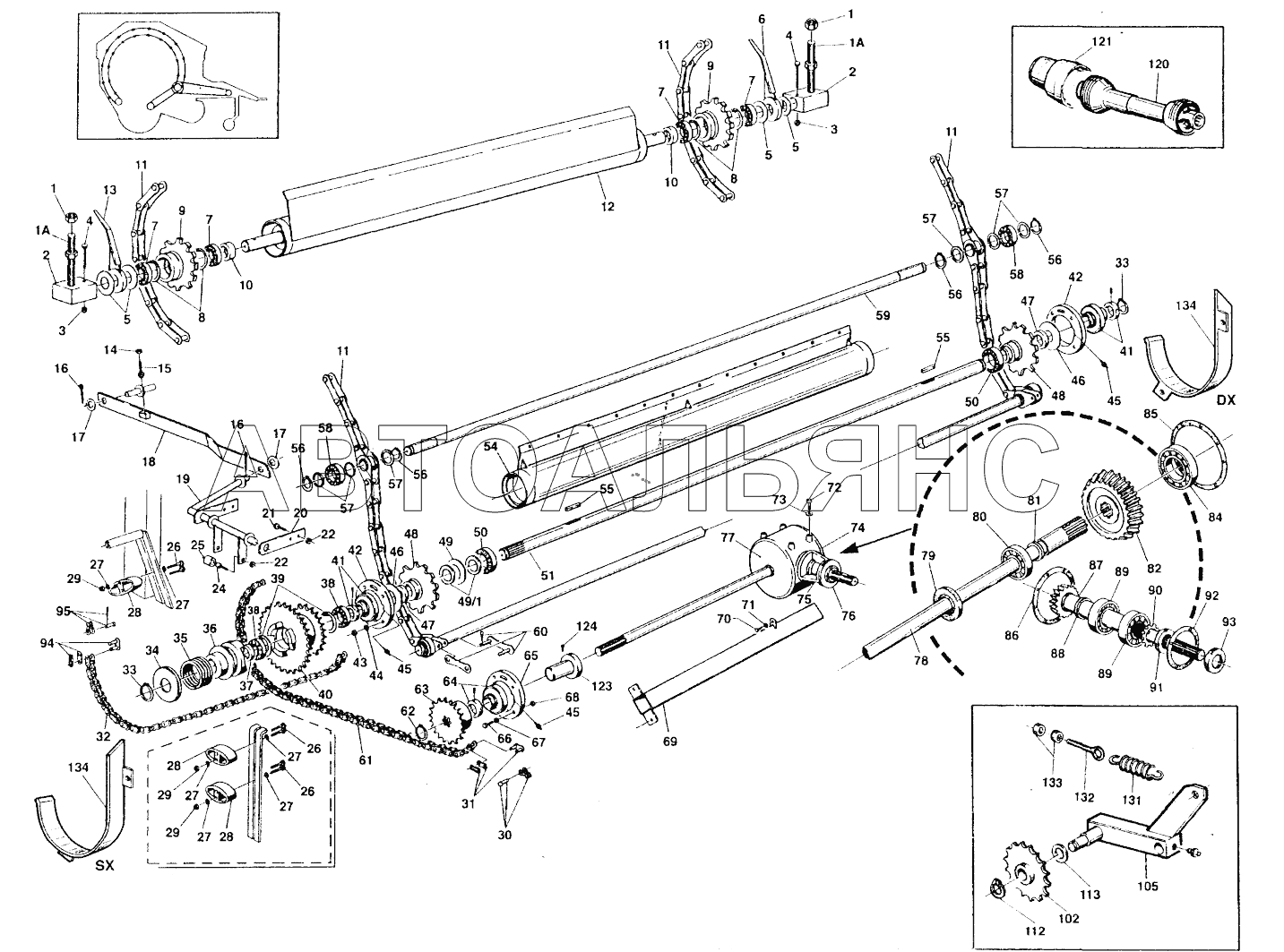

ТРАНСМИССИЯ R12 SUPER. Каталог 2010г.

КОРПУС R12 R12 SUPER НИТЕУВЯЗОЧНОЕ УСТРОЙСТВО R12 SUPER

Вид отображения:

Детали справа

По ширине экрана

53

67

68

69

70

27

72

73

74

77

78

66

42

41

54

55

56

57

58

59

60

61

62

63

79

80

105

112

113

120

121

123

124

131

132

133

102

95

94

81

82

84

87

88

89

90

91

92

93

134

51

1А

14

15

16

17

18

19

20

21

24

6

12

11

1

2

3

4

5

7

8

9

10

25

26

40

44

45

46

47

48

49

39

38

37

28

29

30

31

32

33

34

35

36

50

Масштаб

Исходный размер Вместить изображение

№

Инфо

Название детали

Заводской номер

Количество на модель

Номер детали на чертеже:

Bинт

Заводской номер: 01C022 Количество на модель: 3

01C022

3

Номер детали на чертеже:

Шайба гров. 10

Заводской номер: 02G010 Количество на модель: 4

02G010

4

Номер детали на чертеже:

Гайка М10

Заводской номер: 02O022 Количество на модель: 4

02O022

4

Номер детали на чертеже:

Защита вала редуктора

Заводской номер: R23074 Количество на модель: 1

R23074

1

Номер детали на чертеже:

Болт М10х16

Заводской номер: 01E210 Количество на модель: 1

01E210

1

Номер детали на чертеже:

Шайба 10

Заводской номер: 02R015 Количество на модель: 2

02R015

2

Номер детали на чертеже:

Болт

Заводской номер: 01E302 Количество на модель: 4

01E302

4

Номер детали на чертеже:

Пружинная шайба

Заводской номер: 03G012 Количество на модель: 4

03G012

4

Номер детали на чертеже:

Крышка редуктора

Заводской номер: 31R046 Количество на модель: 1

31R046

1

Номер детали на чертеже:

Редуктор

Заводской номер: 31O001 Количество на модель: 1

31O001

1

Номер детали на чертеже:

Вал редуктора

Заводской номер: 31R001 Количество на модель: 1

31R001

1

Номер детали на чертеже:

Болт

Заводской номер: 01E220 Количество на модель: 4

01E220

4

Номер детали на чертеже:

Опора с подшипником

Заводской номер: 05O145 Количество на модель: 2

05O145

2

Номер детали на чертеже:

Подшипник

Заводской номер: 05O345 Количество на модель: 2

05O345

2

Номер детали на чертеже:

Защита ведущего вала

Заводской номер: R23075 Количество на модель: 1

R23075

1

Номер детали на чертеже:

Шпонка

Заводской номер: 03C075 Количество на модель: 2

03C075

2

Номер детали на чертеже:

Кольцо стопорное 035

Заводской номер: 03E035 Количество на модель: 164

03E035

164

Номер детали на чертеже:

Кольцо регулировочное 35,2х50х2

Заводской номер: 39F030 Количество на модель: 164

39F030

164

Номер детали на чертеже:

Подшипник

Заводской номер: 05R035 Количество на модель: 82

05R035

82

Номер детали на чертеже:

Вал цепной

Заводской номер: 221029 Количество на модель: 41

221029

41

Номер детали на чертеже:

Звено соединительное

Заводской номер: 13R020 Количество на модель: 2

13R020

2

Номер детали на чертеже:

Цепь

Заводской номер: 13A202 Количество на модель: 1

13A202

1

Номер детали на чертеже:

Кольцо стопорное

Заводской номер: 03E040 Количество на модель: 1

03E040

1

Номер детали на чертеже:

Зубчатое колесо цепи

Заводской номер: R23137 Количество на модель: 1

R23137

1

Номер детали на чертеже:

Манжета

Заводской номер: 04A045 Количество на модель: 1

04A045

1

Номер детали на чертеже:

Подшипник

Заводской номер: 05A039 Количество на модель: 1

05A039

1

Номер детали на чертеже:

Кронштейн натяжителя цепи

Заводской номер: R23059 Количество на модель: 1

R23059

1

Номер детали на чертеже:

Стопорное кольцо

Заводской номер: 03Е020 Количество на модель: 1

03Е020

1

Номер детали на чертеже:

Шайба

Заводской номер: 02R040 Количество на модель: 3

02R040

3

Номер детали на чертеже:

Карданный вал

Заводской номер: 180005 Количество на модель: 1

180005

1

Номер детали на чертеже:

Кожух защитный кардана

Заводской номер: 18C001 Количество на модель: 1

18C001

1

Номер детали на чертеже:

Втулка

Заводской номер: 231111 Количество на модель: 1

231111

1

Номер детали на чертеже:

Винт

Заводской номер: 01V061 Количество на модель: 2

01V061

2

Номер детали на чертеже:

Пружина натяжителя цепи

Заводской номер: 12T001 Количество на модель: 1

12T001

1

Номер детали на чертеже:

Винт

Заводской номер: 01V315 Количество на модель: 1

01V315

1

Номер детали на чертеже:

Гайка

Заводской номер: 02O019 Количество на модель: 2

02O019

2

Номер детали на чертеже:

Цепенатяжитель

Заводской номер: 14T212 Количество на модель: 1

14T212

1

Номер детали на чертеже:

Звено переходное

Заводской номер: 13R011 Количество на модель: 1

13R011

1

Номер детали на чертеже:

Звено соединительное

Заводской номер: 13R010 Количество на модель: 1

13R010

1

Номер детали на чертеже:

Шайба 40,2х50х0,5

Заводской номер: 39F043 Количество на модель: 1

39F043

1

Номер детали на чертеже:

Зубчатое колесо

Заводской номер: 31R003 Количество на модель: 1

31R003

1

Номер детали на чертеже:

Подшипник

Заводской номер: 05C056 Количество на модель: 1

05C056

1

Номер детали на чертеже:

Шестерня коническая

Заводской номер: 31R002 Количество на модель: 1

31R002

1

Номер детали на чертеже:

Дистанционное кольцо

Заводской номер: 39F035 Количество на модель: 1

39F035

1

Номер детали на чертеже:

Подшипник

Заводской номер: 05A540 Количество на модель: 1

05A540

1

Номер детали на чертеже:

Шайба стопорная

Заводской номер: 02RD40 Количество на модель: 1

02RD40

1

Номер детали на чертеже:

Кольцевая гайка

Заводской номер: 024001 Количество на модель: 1

024001

1

Номер детали на чертеже:

Манжета

Заводской номер: 31T248 Количество на модель: 1

31T248

1

Номер детали на чертеже:

Кольцо

Заводской номер: 04A036 Количество на модель: 1

04A036

1

Номер детали на чертеже:

Ограждение цепи

Заводской номер: R23214 Количество на модель: 1

R23214

1

Номер детали на чертеже:

Вал ведущий

Заводской номер: 221030 Количество на модель: 1

221030

1

Номер детали на чертеже:

Шпилька

Заводской номер: 410003 Количество на модель: 2

410003

2

Номер детали на чертеже:

Гайка

Заводской номер: 02O026 Количество на модель: 1

02O026

1

Номер детали на чертеже:

Болт

Заводской номер: 01E318 Количество на модель: 1

01E318

1

Номер детали на чертеже:

Шплинт

Заводской номер: 03O650 Количество на модель: 2

03O650

2

Номер детали на чертеже:

Шайба

Заводской номер: 02R050 Количество на модель: 2

02R050

2

Номер детали на чертеже:

Рычаг расцепления

Заводской номер: R23095 Количество на модель: 1

R23095

1

Номер детали на чертеже:

Группа расцепления

Заводской номер: R23090 Количество на модель: 1

R23090

1

Номер детали на чертеже:

Гайка

Заводской номер: 02O027 Количество на модель: 1

02O027

1

Номер детали на чертеже:

Болт

Заводской номер: 01E305 Количество на модель: 4

01E305

4

Номер детали на чертеже:

Винт

Заводской номер: 01C080 Количество на модель: 2

01C080

2

Номер детали на чертеже:

Направляющая холостого вала правая

Заводской номер: R23067 Количество на модель: 1

R23067

1

Номер детали на чертеже:

Вал холостой

Заводской номер: R23060 Количество на модель: 1

R23060

1

Номер детали на чертеже:

Цепь

Заводской номер: 13S541 Количество на модель: 2

13S541

2

Номер детали на чертеже:

Гайка

Заводской номер: 02О070 Количество на модель: 8

02О070

8

Номер детали на чертеже:

Опора натяжения цепи

Заводской номер: 211050 Количество на модель: 2

211050

2

Номер детали на чертеже:

Гайка М8

Заводской номер: 02B025 Количество на модель: 2

02B025

2

Номер детали на чертеже:

Болт

Заводской номер: 01E120 Количество на модель: 2

01E120

2

Номер детали на чертеже:

Шайба

Заводской номер: 39F030. Количество на модель: 4

39F030.

4

Номер детали на чертеже:

Подшипник

Заводской номер: 05C025 Количество на модель: 6

05C025

6

Номер детали на чертеже:

Стопорное кольцо

Заводской номер: 03I062 Количество на модель: 4

03I062

4

Номер детали на чертеже:

Звездочка

Заводской номер: R2S082 Количество на модель: 2

R2S082

2

Номер детали на чертеже:

Кольцо дистанционное

Заводской номер: 201073 Количество на модель: 2

201073

2

Номер детали на чертеже:

Ролик механизма расцепления

Заводской номер: 221028 Количество на модель: 2

221028

2

Номер детали на чертеже:

Перемычка

Заводской номер: R20250 Количество на модель: 1

R20250

1

Номер детали на чертеже:

Фиксированная полумуфта

Заводской номер: R23080 Количество на модель: 1

R23080

1

Номер детали на чертеже:

Шайба Гровера O12

Заводской номер: 02G012 Количество на модель: 8

02G012

8

Номер детали на чертеже:

Масленка

Заводской номер: 01I006 Количество на модель: 3

01I006

3

Номер детали на чертеже:

Шайба

Заводской номер: 02R060 Количество на модель: 2

02R060

2

Номер детали на чертеже:

Кольцо дистанционное

Заводской номер: 231034 Количество на модель: 2

231034

2

Номер детали на чертеже:

Ведущая звездочка

Заводской номер: R2S081 Количество на модель: 2

R2S081

2

Номер детали на чертеже:

Шайба

Заводской номер: 201075 Количество на модель: 2

201075

2

Номер детали на чертеже:

Кольцо стопорное

Заводской номер: 03I075 Количество на модель: 2

03I075

2

Номер детали на чертеже:

Подшипник

Заводской номер: 05C045 Количество на модель: 2

05C045

2

Номер детали на чертеже:

Кольцо

Заводской номер: 231035 Количество на модель: 1

231035

1

Номер детали на чертеже:

Цепенатяжное устройство

Заводской номер: 170001 Количество на модель: 1

170001

1

Номер детали на чертеже:

Гайка

Заводской номер: 02BM10 Количество на модель: 2

02BM10

2

Номер детали на чертеже:

Звено

Заводской номер: 13R004 Количество на модель: 1

13R004

1

Номер детали на чертеже:

Звено

Заводской номер: 13R003 Количество на модель: 1

13R003

1

Номер детали на чертеже:

Цепь

Заводской номер: 13D201 Количество на модель: 1

13D201

1

Номер детали на чертеже:

Кольцо стопорное

Заводской номер: 03E045 Количество на модель: 1

03E045

1

Номер детали на чертеже:

Тарелка

Заводской номер: 201072 Количество на модель: 1

201072

1

Номер детали на чертеже:

Пружина включения кулачковой муфты

Заводской номер: 12C001 Количество на модель: 1

12C001

1

Номер детали на чертеже:

Полумуфта кулачковая скользящая

Заводской номер: R23079 Количество на модель: 1

R23079

1

Номер детали на чертеже:

Подшипник

Заводской номер: 05C060 Количество на модель: 2

05C060

2
