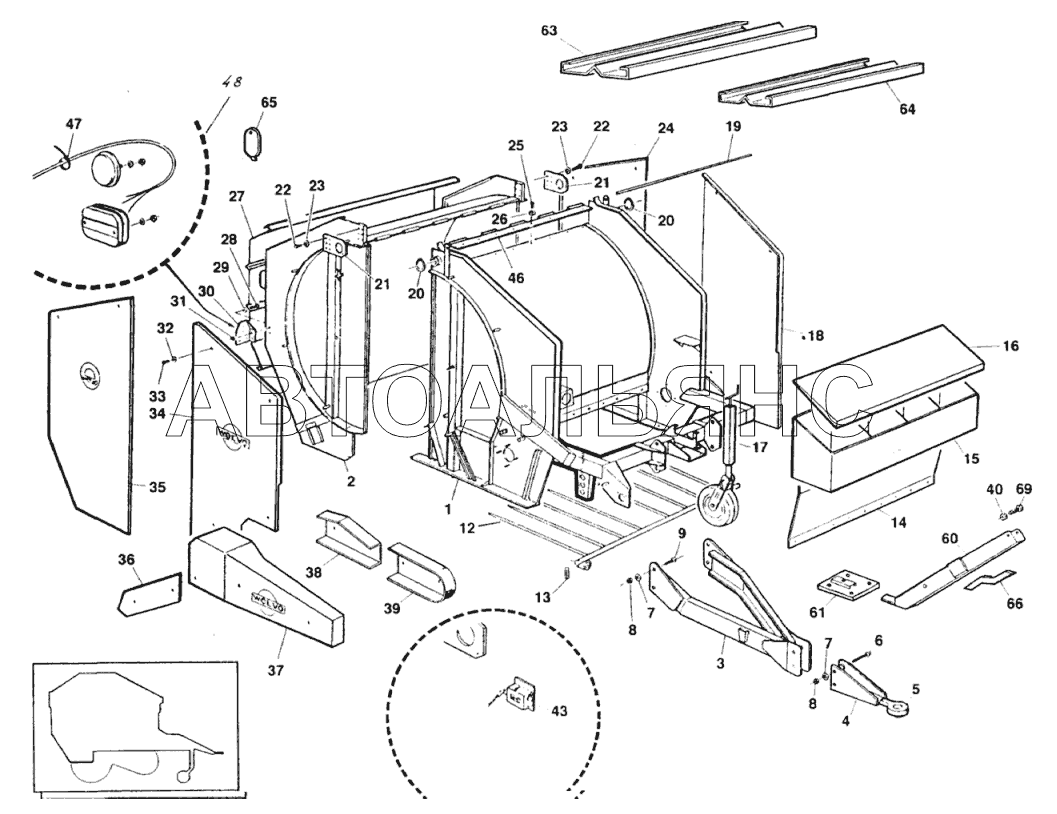

КОРПУС R12 R12 SUPER. Каталог 2010г.

ТРАНСМИССИЯ R12 SUPER

Вид отображения:

Детали справа

По ширине экрана

1

2

3

4

5

6

7

8

9

12

13

14

15

16

17

18

19

20

21

22

23

24

25

26

27

28

29

30

32

33

34

35

36

37

38

39

43

46

47

48

60

61

63

64

65

69

Масштаб

Исходный размер Вместить изображение

№

Инфо

Название детали

Заводской номер

Количество на модель

1

Номер детали на чертеже:

1

Передняя часть корпуса

Заводской номер: R26001 Количество на модель: 1

R26001

1

2

Номер детали на чертеже:

2

Задняя часть корпуса

Заводской номер: R26002 Количество на модель: 1

R26002

1

3

Номер детали на чертеже:

3

Тяговая сцепка

Заводской номер: R23025 Количество на модель: 1

R23025

1

4

Номер детали на чертеже:

4

Крепление буксирной серьги

Заводской номер: R23030 Количество на модель: 1

R23030

1

5

Номер детали на чертеже:

5

Буксирная серьга

Заводской номер: 450150 Количество на модель: 1

450150

1

6

Номер детали на чертеже:

6

Болт

Заводской номер: 01E540 Количество на модель: 2

01E540

2

7

Номер детали на чертеже:

7

Шайба

Заводской номер: 02G200 Количество на модель: 2

02G200

2

8

Номер детали на чертеже:

8

Гайка

Заводской номер: 02O056 Количество на модель: 2

02O056

2

9

Номер детали на чертеже:

9

Болт

Заводской номер: 01E515 Количество на модель: 4

01E515

4

12

Номер детали на чертеже:

12

Грабли

Заводской номер: R23038 Количество на модель: 1

R23038

1

13

Номер детали на чертеже:

13

Рабочий шплинт

Заводской номер: 12O020 Количество на модель: 2

12O020

2

14

Номер детали на чертеже:

14

Соединительная пластина

Заводской номер: 201100 Количество на модель: 1

201100

1

15

Номер детали на чертеже:

15

Кассета для шпагатных бобин

Заводской номер: R23100 Количество на модель: 1

R23100

1

16

Номер детали на чертеже:

16

Крышка кассеты

Заводской номер: 201090 Количество на модель: 1

201090

1

17

Номер детали на чертеже:

17

Регулируемое опорное колесо

Заводской номер: 15S100 Количество на модель: 1

15S100

1

18

Номер детали на чертеже:

18

Правый передний ограничитель

Заводской номер: 201020 Количество на модель: 1

201020

1

19

Номер детали на чертеже:

19

Верхняя шарнирная ось

Заводской номер: 221007 Количество на модель: 1

221007

1

20

Номер детали на чертеже:

20

Кольцо стопорное

Заводской номер: 03E110 Количество на модель: 2

03E110

2

21

Номер детали на чертеже:

21

Петля наружная

Заводской номер: 201019 Количество на модель: 2

201019

2

22

Номер детали на чертеже:

22

Болт

Заводской номер: 01E301 Количество на модель: 12

01E301

12

23

Номер детали на чертеже:

23

Шайба Гровера O12

Заводской номер: 02G012 Количество на модель: 12

02G012

12

24

Номер детали на чертеже:

24

Правый задний ограничитель

Заводской номер: 201048 Количество на модель: 1

201048

1

25

Номер детали на чертеже:

25

Болт

Заводской номер: 01Q020 Количество на модель: 8

01Q020

8

26

Номер детали на чертеже:

26

Гайка М8

Заводской номер: 02B025 Количество на модель: 8

02B025

8

27

Номер детали на чертеже:

27

Задняя крышка

Заводской номер: 201050 Количество на модель: 1

201050

1

28

Номер детали на чертеже:

28

Болт М8х16

Заводской номер: 01E107 Количество на модель: 4

01E107

4

29

Номер детали на чертеже:

29

Шайба 08

Заводской номер: 02R010 Количество на модель: 4

02R010

4

30

Номер детали на чертеже:

30

Крепление фонаря

Заводской номер: 201057 Количество на модель: 2

201057

2

32

Номер детали на чертеже:

32

Шайба 1021

Заводской номер: 02R016 Количество на модель: 27

02R016

27

33

Номер детали на чертеже:

33

Болт М10х16

Заводской номер: 01E210 Количество на модель: 27

01E210

27

34

Номер детали на чертеже:

34

Левый передний ограничитель

Заводской номер: 201021 Количество на модель: 1

201021

1

35

Номер детали на чертеже:

35

Левый задний ограничитель

Заводской номер: 201049 Количество на модель: 1

201049

1

36

Номер детали на чертеже:

36

Кожух цепи тележки

Заводской номер: 201066 Количество на модель: 1

201066

1

37

Номер детали на чертеже:

37

Кожух приводной цепи

Заводской номер: 201065 Количество на модель: 1

201065

1

38

Номер детали на чертеже:

38

Картер укладочной цепи

Заводской номер: 201117 Количество на модель: 1

201117

1

39

Номер детали на чертеже:

39

Картер подборочной цепи CR406

Заводской номер: 201116 Количество на модель: 1

201116

1

43

Номер детали на чертеже:

43

Счетчик

Заводской номер: 450100 Количество на модель: 1

450100

1

46

Номер детали на чертеже:

46

Шарнирная петля в сборе

Заводской номер: R23015 Количество на модель: 1

R23015

1

47

Номер детали на чертеже:

47

Хомут пластмассовый

Заводской номер: 380020 Количество на модель: 12

380020

12

48

Номер детали на чертеже:

48

Система освещения

Заводской номер: 380030 Количество на модель: 1

380030

1

60

Номер детали на чертеже:

60

Держатель

Заводской номер: R23022 Количество на модель: 1

R23022

1

61

Номер детали на чертеже:

61

Соединительная пластина редуктора

Заводской номер: R23032 Количество на модель: 1

R23032

1

63

Номер детали на чертеже:

63

Большая крышка

Заводской номер: 201102 Количество на модель: 1

201102

1

64

Номер детали на чертеже:

64

Малая крышка

Заводской номер: 201227 Количество на модель: 1

201227

1

65

Номер детали на чертеже:

65

Заслонка отверстия

Заводской номер: 201071 Количество на модель: 2

201071

2

69

Номер детали на чертеже:

69

Болт

Заводской номер: 01E124 Количество на модель: 1

01E124

1
