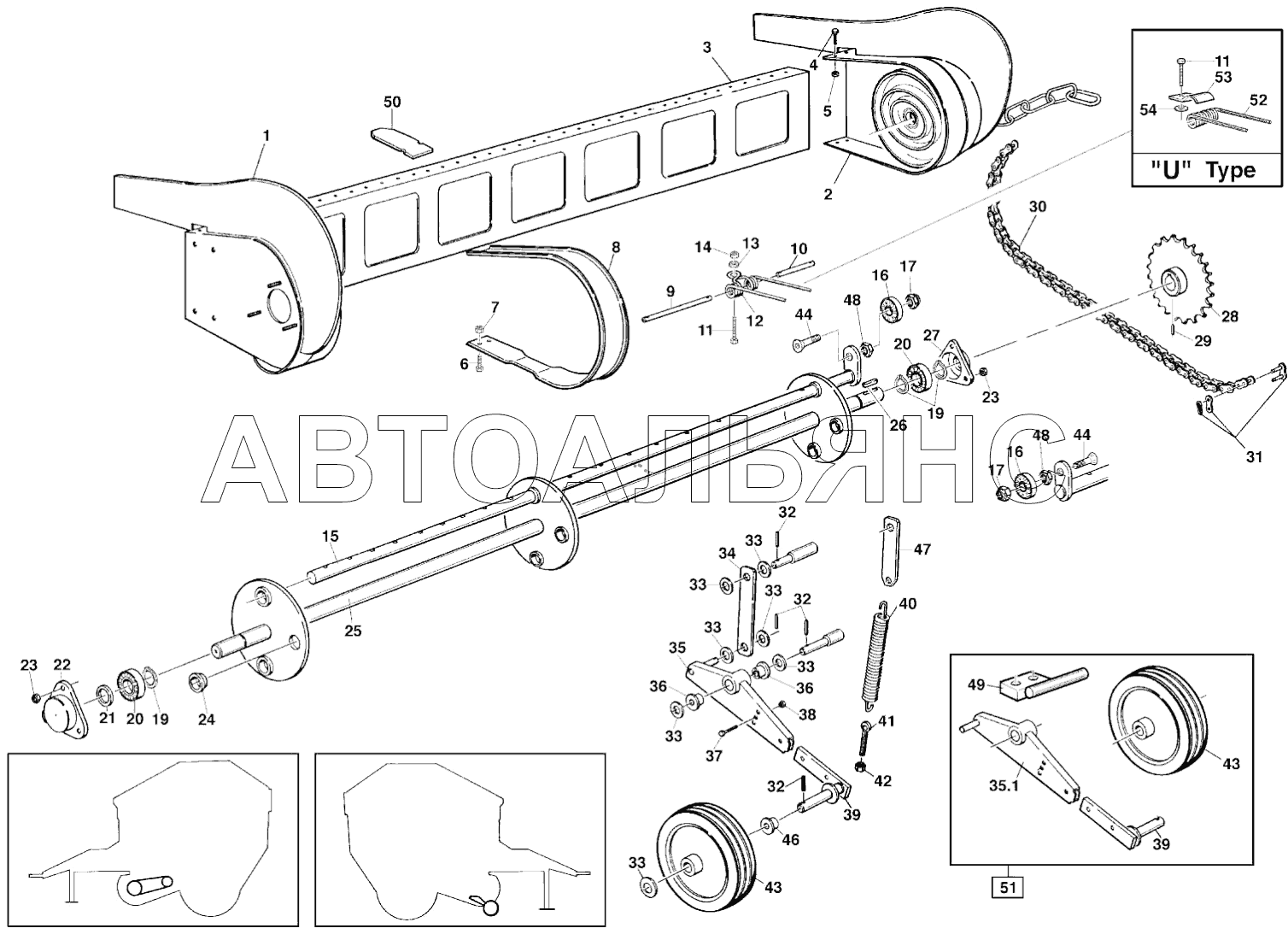

ПОДБОРЩИК R12 SUPER. Каталог 2010г.

ТЕЛЕЖКА R12 SUPER ОПОРНЫЕ КОЛЕСА R12 SUPER

Вид отображения:

Детали справа

По ширине экрана

54

38

37

36

35.1

35

34

33/A

33

32

31

30

39

40

53

52

51

50

49

48

47

45

44

43

42

29

28

27

11

10

9

8

7

6

5

4

3

2

1

12

13

14

26

25

24

22

21

20

19

17

16

15

30О001

Масштаб

Исходный размер Вместить изображение

№

Инфо

Название детали

Заводской номер

Количество на модель

Номер детали на чертеже:

Шайба

Заводской номер: 02R818 Количество на модель: 40

02R818

40

Номер детали на чертеже:

Гайка М12

Заводской номер: 02B050 Количество на модель: 2

02B050

2

Номер детали на чертеже:

Рым-болт М8х60

Заводской номер: 01V300 Количество на модель: 2

01V300

2

Номер детали на чертеже:

Втулка нейлоновая

Заводской номер: 170006 Количество на модель:

170006

Номер детали на чертеже:

Рычаг опорного колеса левый

Заводской номер: Рычаг Количество на модель: 1

Рычаг

1

Номер детали на чертеже:

Балансир колеса подборщика

Заводской номер: R23200 Количество на модель: 1

R23200

1

Номер детали на чертеже:

Тяга соединительная

Заводской номер: 211116 Количество на модель: 1

211116

1

Номер детали на чертеже:

Шайба

Заводской номер: 02R055 Количество на модель: 5

02R055

5

Номер детали на чертеже:

Шайба

Заводской номер: 02R050 Количество на модель: 5

02R050

5

Номер детали на чертеже:

Пружинный штифт

Заводской номер: 03S850 Количество на модель: 4

03S850

4

Номер детали на чертеже:

Звено С-Пр 19,05-3180 ГОСТ 13568

Заводской номер: 13R005 Количество на модель: 1

13R005

1

Номер детали на чертеже:

Цепь

Заводской номер: 13A103 Количество на модель: 1

13A103

1

Номер детали на чертеже:

Ось колеса

Заводской номер: R23201 Количество на модель: 1

R23201

1

Номер детали на чертеже:

Пружина

Заводской номер: 12T004 Количество на модель: 1

12T004

1

Номер детали на чертеже:

Держатель зубца

Заводской номер: 250004 Количество на модель: 40

250004

40

Номер детали на чертеже:

Палец пружинный подборщика "U"-образный

Заводской номер: 12R001/М Количество на модель: 40

12R001/М

40

Номер детали на чертеже:

Комплект 2-го колеса подборщика

Заводской номер: KIT500 Количество на модель: 2

KIT500

2

Номер детали на чертеже:

Пластина соединительная

Заводской номер: 211109 Количество на модель: 16

211109

16

Номер детали на чертеже:

Ось

Заводской номер: R23118 Количество на модель: l

R23118

l

Номер детали на чертеже:

Гайка

Заводской номер: 02O025 Количество на модель: 4

02O025

4

Номер детали на чертеже:

Пластина

Заводской номер: 211106 Количество на модель: 1

211106

1

Номер детали на чертеже:

Диск ведущего вала

Заводской номер: 300050 Количество на модель: 4

300050

4

Номер детали на чертеже:

Винт

Заводской номер: 01S053 Количество на модель:

01S053

Номер детали на чертеже:

Колесо подборщика металлическое

Заводской номер: 15R320 Количество на модель: 1

15R320

1

Номер детали на чертеже:

Гайка М8

Заводской номер: 02B025 Количество на модель: 1

02B025

1

Номер детали на чертеже:

Винт М10

Заводской номер: 01V202 Количество на модель: 1

01V202

1

Номер детали на чертеже:

Венец подборщика

Заводской номер: R23133 Количество на модель: 1

R23133

1

Номер детали на чертеже:

Опора подшипника с отверстием

Заводской номер: 300038 Количество на модель: 1

300038

1

Номер детали на чертеже:

Болт М8х50

Заводской номер: 01E122 Количество на модель: 40

01E122

40

Номер детали на чертеже:

Трубка короткая

Заводской номер: 300031 Количество на модель: 4

300031

4

Номер детали на чертеже:

Трубка длинная

Заводской номер: 300030 Количество на модель: 12

300030

12

Номер детали на чертеже:

Направляющая полоса

Заводской номер: 300025 Количество на модель: 16

300025

16

Номер детали на чертеже:

Гайка М6

Заводской номер: 02B015 Количество на модель: 64

02B015

64

Номер детали на чертеже:

Болт

Заводской номер: 01E055 Количество на модель: 64

01E055

64

Номер детали на чертеже:

Гайка М10

Заводской номер: 02O022 Количество на модель: 8

02O022

8

Номер детали на чертеже:

Болт М10х20

Заводской номер: 01E212 Количество на модель: 8

01E212

8

Номер детали на чертеже:

Рама подборочного устройства

Заводской номер: 302516 Количество на модель: 1

302516

1

Номер детали на чертеже:

Левая сторона подборщика с эксцентриком

Заводской номер: 300045 Количество на модель: 1

300045

1

Номер детали на чертеже:

Правая сторона подборщика

Заводской номер: 300040 Количество на модель: 1

300040

1

Номер детали на чертеже:

Пружиный палец подборщика

Заводской номер: 12R001 Количество на модель: 40

12R001

40

Номер детали на чертеже:

Шайба

Заводской номер: 02R824 Количество на модель: 40

02R824

40

Номер детали на чертеже:

Гайка

Заводской номер: 02BM19 Количество на модель: 40

02BM19

40

Номер детали на чертеже:

Шпонка

Заводской номер: 03C030 Количество на модель: 1

03C030

1

Номер детали на чертеже:

Вал подборщика

Заводской номер: 300033 Количество на модель: 1

300033

1

Номер детали на чертеже:

Втулка подборщика нейлоновая DBD

Заводской номер: 300034 Количество на модель: 12

300034

12

Номер детали на чертеже:

Корпус подшипника

Заводской номер: 30O037 Количество на модель: 1

30O037

1

Номер детали на чертеже:

Шайба

Заводской номер: 02R430 Количество на модель: 1

02R430

1

Номер детали на чертеже:

Подшипник

Заводской номер: 05C022 Количество на модель: 2

05C022

2

Номер детали на чертеже:

Кольцо стопорное

Заводской номер: 03E030 Количество на модель: 3

03E030

3

Номер детали на чертеже:

Гайка самоконтрящаяся

Заводской номер: 02B052 Количество на модель: 4

02B052

4

Номер детали на чертеже:

Подшипник

Заводской номер: 05R012 Количество на модель: 4

05R012

4

Номер детали на чертеже:

Труба держателя пружины

Заводской номер: 300032 Количество на модель: 4

300032

4

Номер детали на чертеже:

Подборщик в сборе

Заводской номер: 30О001 Количество на модель: 1

30О001

1
