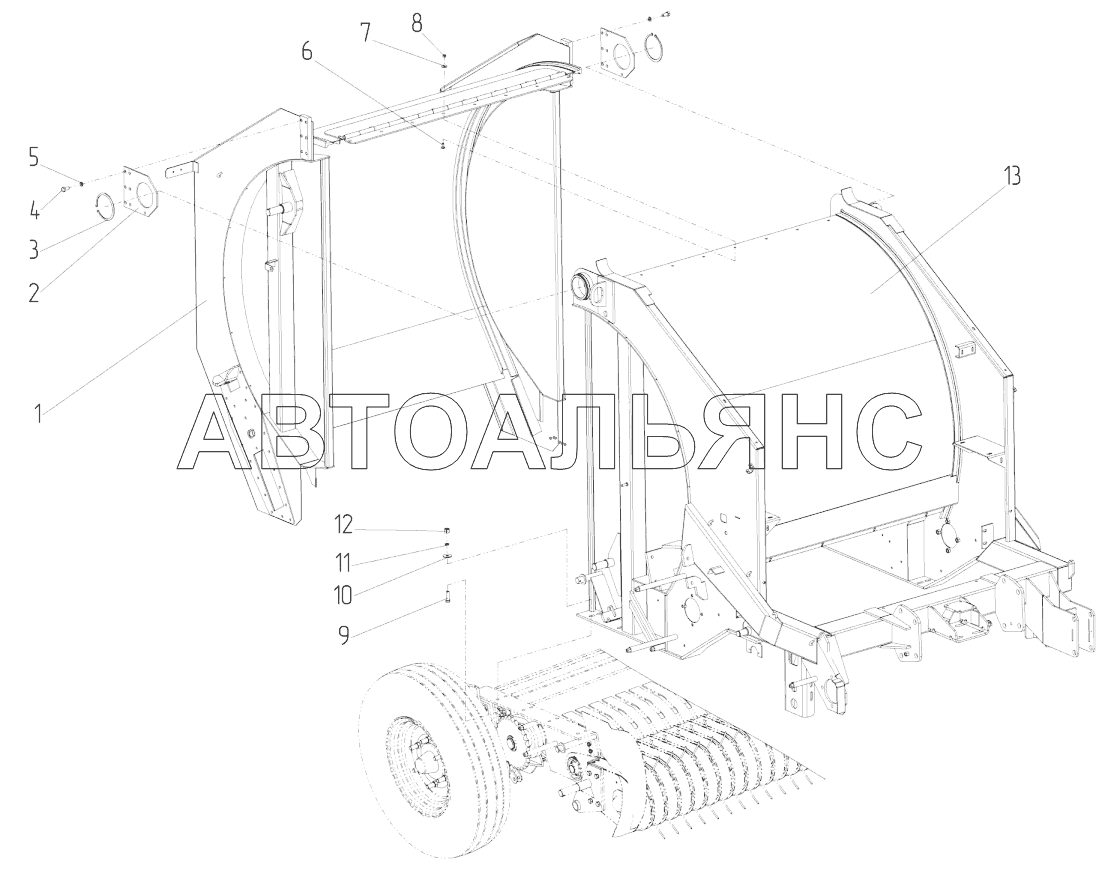

Корпус JB15. Каталог 2017г.

Колеса опорные JB15 Прицепное устройство JB15

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана
1
2
3
4
5
6
7
8
9
10
11
12
13

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

Задняя часть корпуса

Заводской номер: JB15.02.02.000 Количество на модель: 1
JB15.02.02.000
1
2

Номер детали на чертеже:

2

Петля наружная

Заводской номер: 201019 Количество на модель: 2
201019
2
3

Номер детали на чертеже:

3

Кольцо стопорное

Заводской номер: 03E110 Количество на модель: 2
03E110
2
4

Номер детали на чертеже:

4

Болт

Заводской номер: 01E301 Количество на модель: 12
01E301
12
5

Номер детали на чертеже:

5

Шайба Гровера O12

Заводской номер: 02G012 Количество на модель: 12
02G012
12
6

Номер детали на чертеже:

6

Болт

Заводской номер: 01Q020 Количество на модель: 8
01Q020
8
7

Номер детали на чертеже:

7

Шайба O8

Заводской номер: 02R012 Количество на модель: 8
02R012
8
8

Номер детали на чертеже:

8

Гайка

Заводской номер: 02BM19 Количество на модель: 8
02BM19
8
9

Номер детали на чертеже:

9

Болт М1240

Заводской номер: 01E308 Количество на модель: 12
01E308
12
10

Номер детали на чертеже:

10

Шайба

Заводской номер: 02R026 Количество на модель: 12
02R026
12
11

Номер детали на чертеже:

11

Шайба

Заводской номер: 02G200 Количество на модель: 12
02G200
12
12

Номер детали на чертеже:

12

Гайка

Заводской номер: 02O027 Количество на модель: 12
02O027
12
13

Номер детали на чертеже:

13

Передняя часть корпуса

Заводской номер: JB15.02.01.000 Количество на модель: 1
JB15.02.01.000
1
