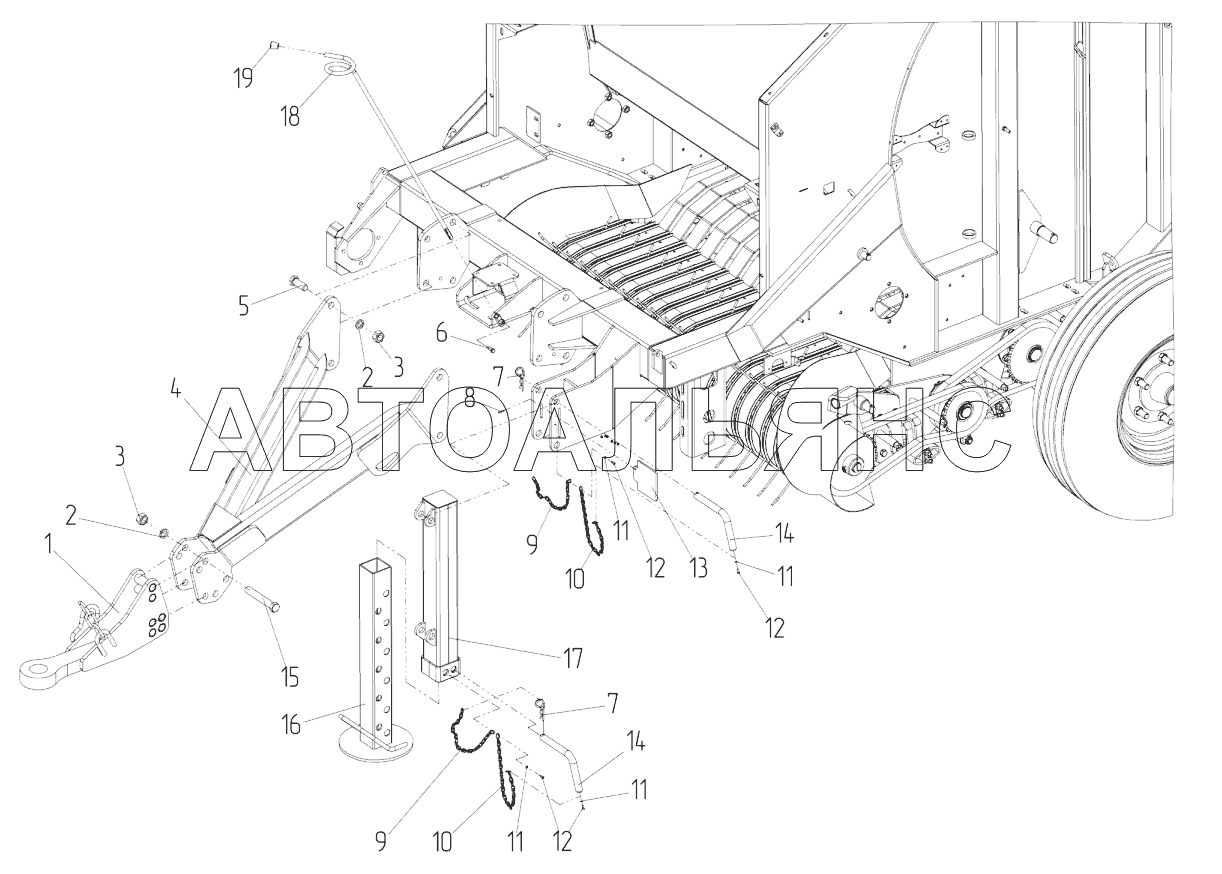

Прицепное устройство JB15. Каталог 2017г.

Корпус JB15 Привод пресс-подборщика JB15

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

Проушина тяговая

Заводской номер: JB15.07.08.000 Количество на модель: 1
JB15.07.08.000
1
2

Номер детали на чертеже:

2

Шайба

Заводской номер: 02G200 Количество на модель: 6
02G200
6
3

Номер детали на чертеже:

3

Гайка

Заводской номер: 02O056 Количество на модель: 2
02O056
2
4

Номер детали на чертеже:

4

Дышло

Заводской номер: RB15.10.000 Количество на модель: 1
RB15.10.000
1
5

Номер детали на чертеже:

5

Болт

Заводской номер: 01E515 Количество на модель: 4
01E515
4
6

Номер детали на чертеже:

6

Болт

Заводской номер: 01E111 Количество на модель: 1
01E111
1
7

Номер детали на чертеже:

7

Шплинт игольчатый O4

Заводской номер: 13010040 Количество на модель: 2
13010040
2
8

Номер детали на чертеже:

8

Штифт

Заводской номер: 03S612 Количество на модель: 1
03S612
1
9

Номер детали на чертеже:

9

Цепь

Заводской номер: 250011-01 Количество на модель: 2
250011-01
2
10

Номер детали на чертеже:

10

Цепь

Заводской номер: 250011 Количество на модель: 2
250011
2
11

Номер детали на чертеже:

11

Шайба 6х20

Заводской номер: 02R004 Количество на модель: 4
02R004
4
12

Номер детали на чертеже:

12

Винт

Заводской номер: 01C010 Количество на модель: 4
01C010
4
13

Номер детали на чертеже:

13

Пластина соединительная

Заводской номер: 11421033 Количество на модель: 1
11421033
1
14

Номер детали на чертеже:

14

Палец

Заводской номер: 550109 Количество на модель: 2
550109
2
15

Номер детали на чертеже:

15

Болт

Заводской номер: 01E540 Количество на модель: 2
01E540
2
16

Номер детали на чертеже:

16

Нижняя часть домкрата

Заводской номер: JB15.07.01.020 Количество на модель: 1
JB15.07.01.020
1
17

Номер детали на чертеже:

17

Верхняя часть домкрата

Заводской номер: JB15.07.01.010 Количество на модель: 1
JB15.07.01.010
1
18

Номер детали на чертеже:

18

Опора РВД

Заводской номер: 221002 Количество на модель: 1
221002
1
19

Номер детали на чертеже:

19

Защитная пробка O12

Заводской номер: 171012 Количество на модель: 1
171012
1
