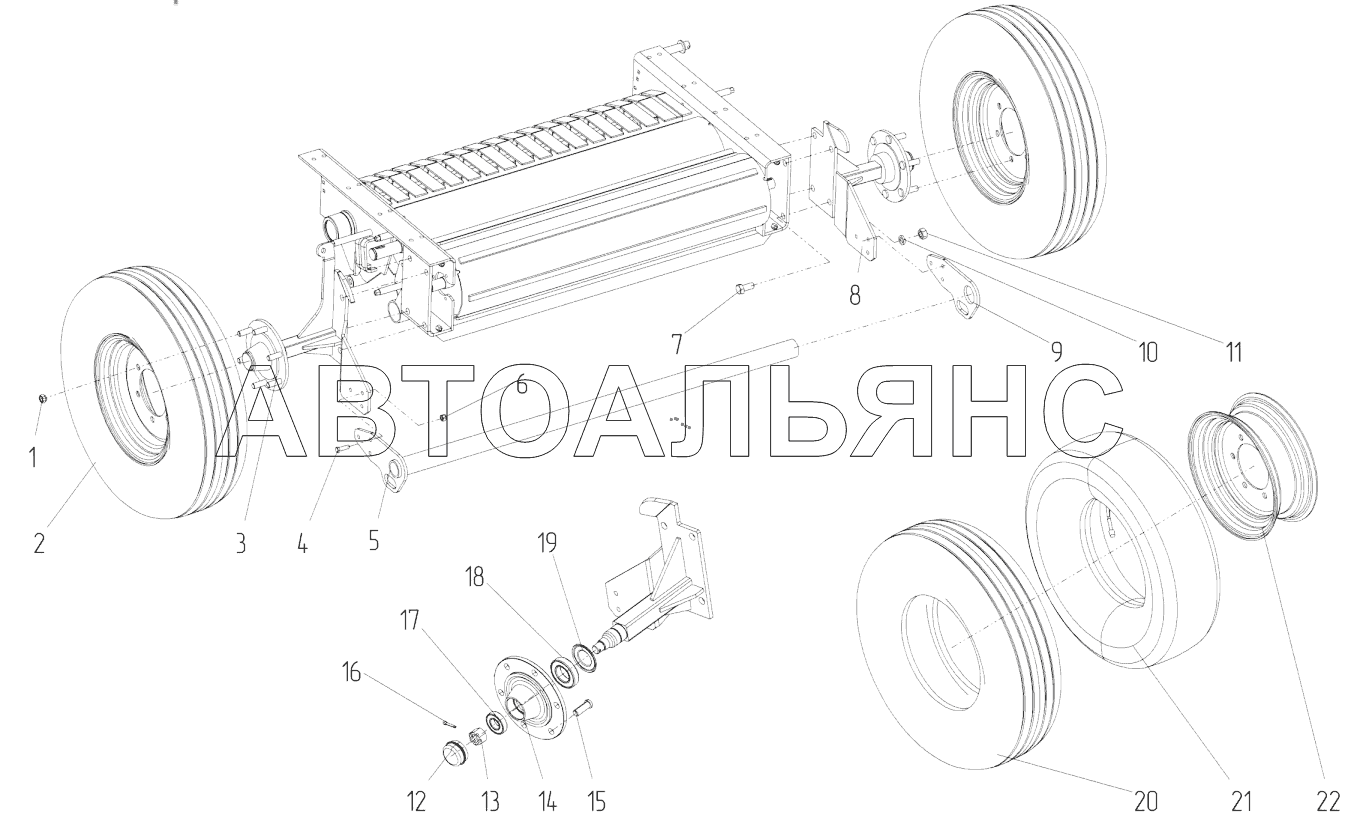

Колеса опорные JB15. Каталог 2017г.

Колесо подборщика JB15 Корпус JB15

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

Гайка

Заводской номер: 02B077/1 Количество на модель: 12
02B077/1
12
2

Номер детали на чертеже:

2

Колесо в сборе с шиной

Заводской номер: 15R040 Количество на модель: 2
15R040
2
3

Номер детали на чертеже:

3

Ступица колеса правая

Заводской номер: R21020 Количество на модель: 1
R21020
1
4

Номер детали на чертеже:

4

Болт М1240

Заводской номер: 01E308 Количество на модель: 6
01E308
6
5

Номер детали на чертеже:

5

Траверса

Заводской номер: JB15.07.07.010 Количество на модель: 1
JB15.07.07.010
1
6

Номер детали на чертеже:

6

Гайка М12

Заводской номер: 02B050 Количество на модель: 2
02B050
2
7

Номер детали на чертеже:

7

Болт

Заводской номер: 01E511 Количество на модель: 8
01E511
8
8

Номер детали на чертеже:

8

Ступица колеса левая

Заводской номер: JB15.01.02.010 Количество на модель: 1
JB15.01.02.010
1
9

Номер детали на чертеже:

9

Пластина кронштейна

Заводской номер: JB15.07.07.001 Количество на модель: 1
JB15.07.07.001
1
10

Номер детали на чертеже:

10

Шайба

Заводской номер: 02G200 Количество на модель: 8
02G200
8
11

Номер детали на чертеже:

11

Гайка

Заводской номер: 02O060 Количество на модель: 8
02O060
8
12

Номер детали на чертеже:

12

Крышка ступицы

Заводской номер: 15S902 Количество на модель: 2
15S902
2
13

Номер детали на чертеже:

13

Гайка

Заводской номер: 02O080 Количество на модель: 2
02O080
2
14

Номер детали на чертеже:

14

Ступица колеса

Заводской номер: 15S901 Количество на модель: 2
15S901
2
15

Номер детали на чертеже:

15

Болт

Заводской номер: Болт М16х1,5 Количество на модель: 12
Болт М16х1,5
12
16

Номер детали на чертеже:

16

Шплинт

Заводской номер: 03O550 Количество на модель: 2
03O550
2
17

Номер детали на чертеже:

17

Подшипник

Заводской номер: 05A506 Количество на модель: 2
05A506
2
18

Номер детали на чертеже:

18

Подшипник

Заводской номер: 05A509 Количество на модель: 2
05A509
2
19

Номер детали на чертеже:

19

Манжета

Заводской номер: 15S900 Количество на модель: 2
15S900
2
20

Номер детали на чертеже:

20

Шина

Заводской номер: 15R042 Количество на модель: 2
15R042
2
21

Номер детали на чертеже:

21

Камера

Заводской номер: 15R043 Количество на модель: 2
15R043
2
22

Номер детали на чертеже:

22

Колесо

Заводской номер: 15R041 Количество на модель: 2
15R041
2
Колесо подборщика JB15 Корпус JB15
