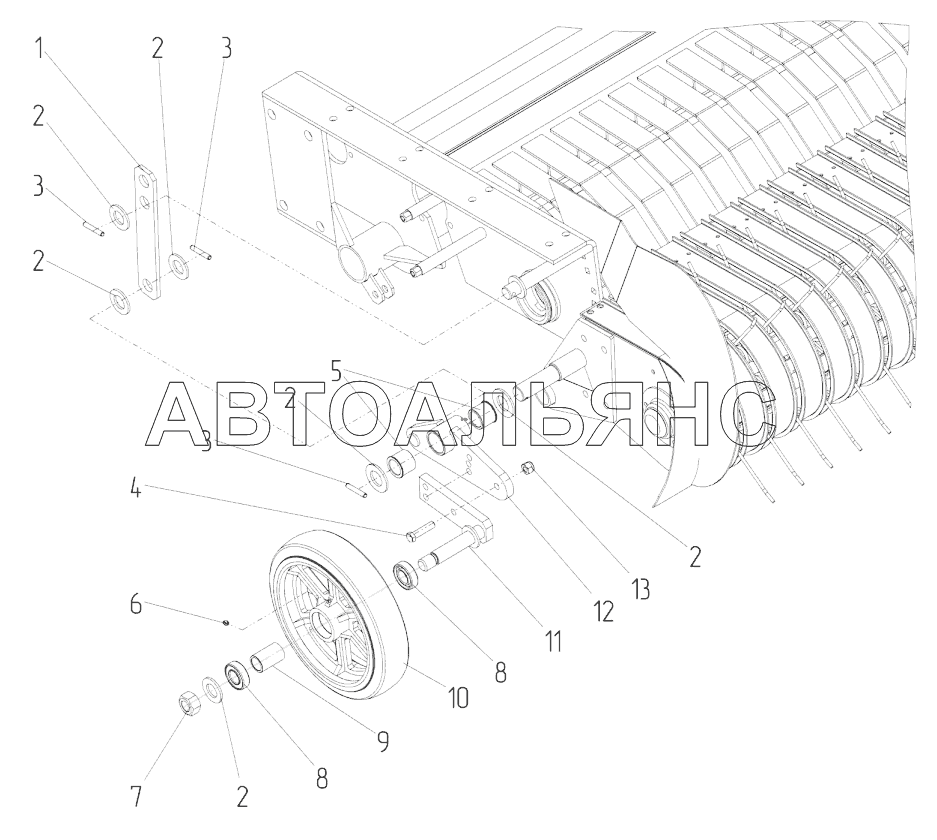

Колесо подборщика JB15. Каталог 2017г.

Механизм уравновешивания подборщика JB15 Колеса опорные JB15

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана
1
2
3
4
5
6
7
8
9
10
11
12
13

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

Тяга соединительная

Заводской номер: 211116 Количество на модель: 1
211116
1
2

Номер детали на чертеже:

2

Шайба

Заводской номер: 02R050 Количество на модель: 7
02R050
7
3

Номер детали на чертеже:

3

Шплинт

Заводской номер: 03O850 Количество на модель: 3
03O850
3
4

Номер детали на чертеже:

4

Болт М1240

Заводской номер: 01E308 Количество на модель: 2
01E308
2
5

Номер детали на чертеже:

5

Втулка нейлоновая

Заводской номер: 170006 Количество на модель: 2
170006
2
6

Номер детали на чертеже:

6

Масленка

Заводской номер: 01I006 Количество на модель: 1
01I006
1
7

Номер детали на чертеже:

7

Гайка М24

Заводской номер: 02O070 Количество на модель: 1
02O070
1
8

Номер детали на чертеже:

8

Подшипник

Заводской номер: 05C021 Количество на модель: 2
05C021
2
9

Номер детали на чертеже:

9

Втулка распорная

Заводской номер: R12.05.02.202 Количество на модель: 1
R12.05.02.202
1
10

Номер детали на чертеже:

10

Колесо

Заводской номер: R12.05.02.201 Количество на модель: 1
R12.05.02.201
1
11

Номер детали на чертеже:

11

Опора колеса подборщика

Заводской номер: R12.05.02.210 Количество на модель: 1
R12.05.02.210
1
12

Номер детали на чертеже:

12

Балансир колеса подборщика

Заводской номер: R23200 Количество на модель: 1
R23200
1
13

Номер детали на чертеже:

13

Гайка М12

Заводской номер: 02B050 Количество на модель: 2
02B050
2
