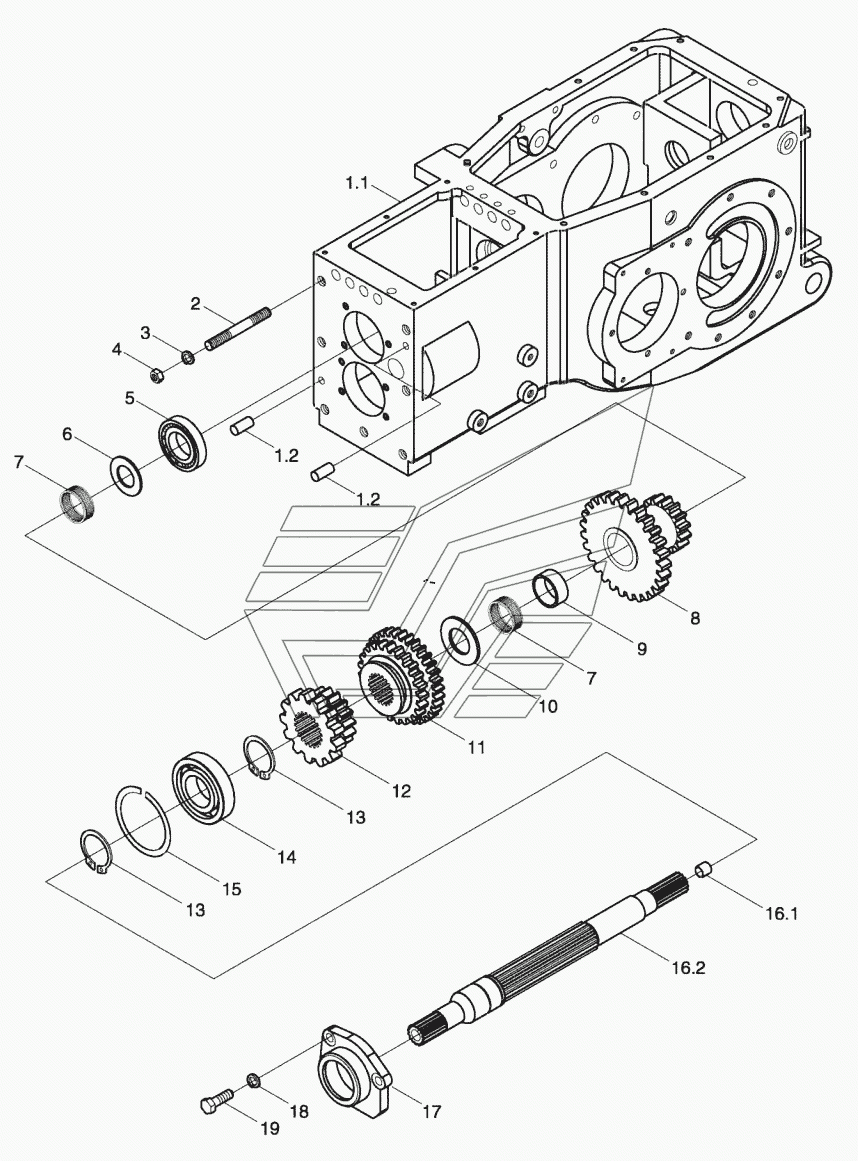

ТЕ254.371С Коробка передач в сборе-1 Ставрополец-244. Каталог 2014г.

TE254.361D Картер сцепления в сборе Ставрополец-244 ТЕ254.371С Коробка передач в сборе-2 Ставрополец-244

Вид отображения:

Детали справа

По ширине экрана

ТЕ254.371С

11

12

13

14

15

16

16.1

16.2

17

18

10

9

1

1.1

1.2

2

3

4

5

6

7

8

19

Масштаб

Исходный размер Вместить изображение

№

Инфо

Название детали

Заводской номер

Количество на модель

Номер детали на чертеже:

Коробка передач в сборе

Заводской номер: ТЕ254.371С Количество на модель: 1

ТЕ254.371С

1

Номер детали на чертеже:

Шестерня 3/4 передачи подвижная

Заводской номер: TE250.371B-05 Количество на модель: 1

TE250.371B-05

1

Номер детали на чертеже:

Шестерня 1/2 передачи подвижная

Заводской номер: TE300.371-05 Количество на модель: 1

TE300.371-05

1

Номер детали на чертеже:

Кольцо стопорное D34 для вала

Заводской номер: GB/T894.1-34 Количество на модель: 2

GB/T894.1-34

2

Номер детали на чертеже:

Подшипник 6207N

Заводской номер: GB/T276-6207N Количество на модель: 1

GB/T276-6207N

1

Номер детали на чертеже:

Кольцо стопорное D78.6 для отверстия

Заводской номер: GB/T305-72/78.6 Количество на модель: 1

GB/T305-72/78.6

1

Номер детали на чертеже:

Вал первичный в сборе

Заводской номер: TE250.371C.1 Количество на модель: 1

TE250.371C.1

1

Номер детали на чертеже:

Втулка первичного вала

Заводской номер: FT250.37.137 Количество на модель: 1

FT250.37.137

1

Номер детали на чертеже:

Вал первичный

Заводской номер: TE250.371C.1-01 Количество на модель: 1

TE250.371C.1-01

1

Номер детали на чертеже:

Корпус подшипника первичного вала

Заводской номер: FT250.37.128 Количество на модель: 1

FT250.37.128

1

Номер детали на чертеже:

Гровер D10

Заводской номер: GB/T93-10-A0P Количество на модель: 3

GB/T93-10-A0P

3

Номер детали на чертеже:

Шайба упорная шестерни 4 передачи ведущей

Заводской номер: FT250.37.138 Количество на модель: 1

FT250.37.138

1

Номер детали на чертеже:

Втулка распорная малая

Заводской номер: FT250.37.139 Количество на модель: 1

FT250.37.139

1

Номер детали на чертеже:

Коробка переключения передач и задний мост в сборе

Заводской номер: FT250.37.011 Количество на модель: 1

FT250.37.011

1

Номер детали на чертеже:

Корпус КПП и заднего моста

Заводской номер: FT250.37.101 Количество на модель: 1

FT250.37.101

1

Номер детали на чертеже:

Палец 6x26 направляющий

Заводской номер: GB/T119.1-10т6х26-A0Р Количество на модель: 2

GB/T119.1-10т6х26-A0Р

2

Номер детали на чертеже:

Шпилька М14х1,5х35

Заводской номер: GB/T898-AM14-М14х1.5x35-A3L Количество на модель: 7

GB/T898-AM14-М14х1.5x35-A3L

7

Номер детали на чертеже:

Гровер D14

Заводской номер: GB/T93-14-A0P Количество на модель: 7

GB/T93-14-A0P

7

Номер детали на чертеже:

Гайка М14x1,5

Заводской номер: GB/T6171-M14x1.5-A3L Количество на модель: 7

GB/T6171-M14x1.5-A3L

7

Номер детали на чертеже:

Подшипник NJ305E

Заводской номер: GB/T283-NJ305E Количество на модель: 1

GB/T283-NJ305E

1

Номер детали на чертеже:

Шайба упорная

Заводской номер: FT250.37.147 Количество на модель: 1

FT250.37.147

1

Номер детали на чертеже:

Подшипник игольчатый

Заводской номер: JB/T7918-K30x35x27 Количество на модель: 2

JB/T7918-K30x35x27

2

Номер детали на чертеже:

Шестерня

Заводской номер: FT250.37.146 Количество на модель: 1

FT250.37.146

1

Номер детали на чертеже:

Болт М10x25

Заводской номер: GB/T5783-M10x25-A3L Количество на модель: 3

GB/T5783-M10x25-A3L

3
