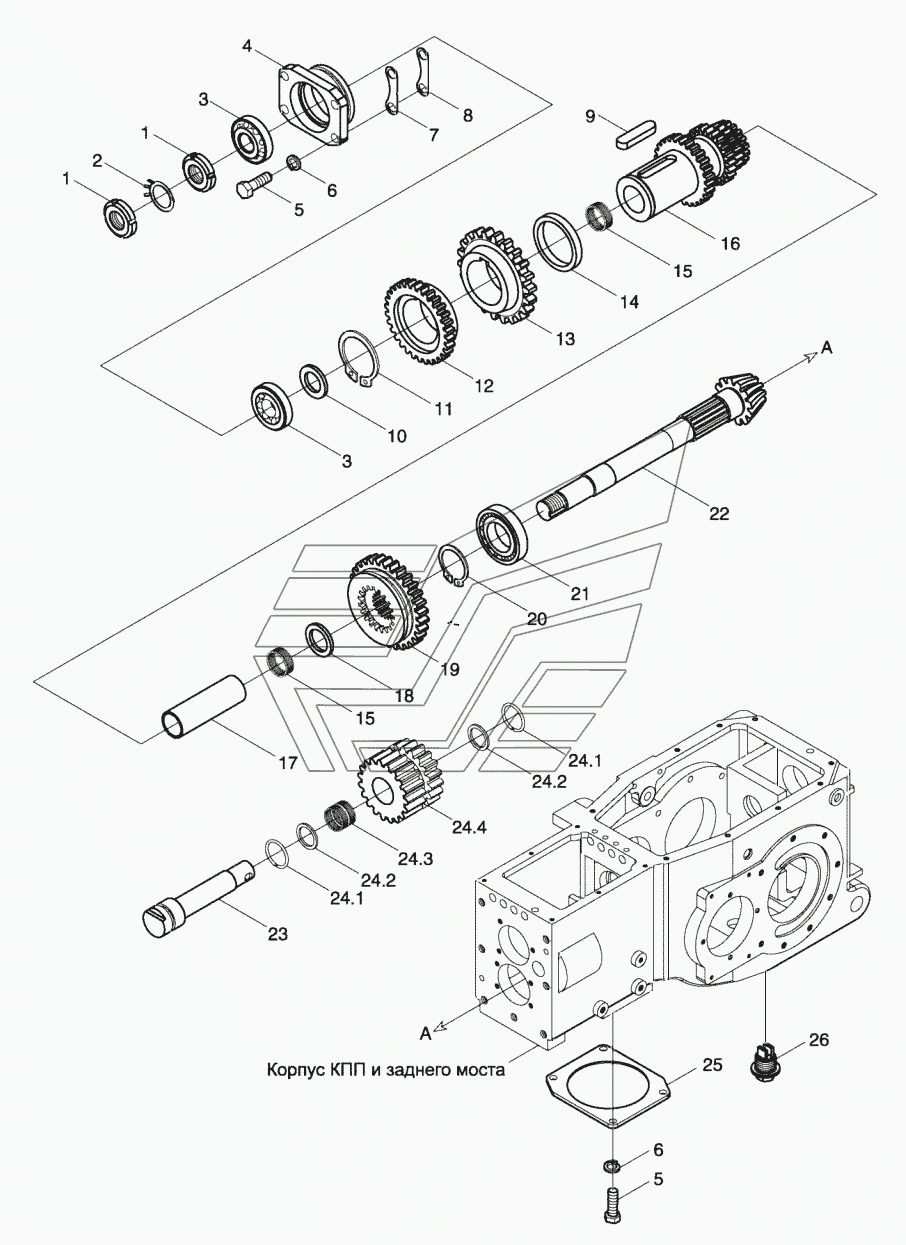

ТЕ254.371С Коробка передач в сборе-2 Ставрополец-244. Каталог 2014г.

ТЕ254.371С Коробка передач в сборе-1 Ставрополец-244 ТЕ250.372В Главная передача заднего моста в сборе-1 Ставрополец-244

Вид отображения:

Детали справа

По ширине экрана

ТЕ254.371С

17

18

19

20

21

22

23

24

24.1

24.2

24.3

24.4

25

16

15

14

1

2

3

4

5

6

7

8

9

10

11

12

13

26

Масштаб

Исходный размер Вместить изображение

№

Инфо

Название детали

Заводской номер

Количество на модель

Номер детали на чертеже:

Коробка передач в сборе

Заводской номер: ТЕ254.371С Количество на модель: 1

ТЕ254.371С

1

Номер детали на чертеже:

Втулка распорная шестерни 3/4 передачи ведомой

Заводской номер: FT250.37.105 Количество на модель: 1

FT250.37.105

1

Номер детали на чертеже:

Шайба упорная

Заводской номер: FT250.37.104 Количество на модель: 1

FT250.37.104

1

Номер детали на чертеже:

Шестерня повышенных и пониженных передач подвижная

Заводской номер: FT250.37.103 Количество на модель: 1

FT250.37.103

1

Номер детали на чертеже:

Кольцо стопорное D34 для вала

Заводской номер: GB/T894.1-34 Количество на модель: 1

GB/T894.1-34

1

Номер детали на чертеже:

Подшипник NUP2207E

Заводской номер: GB/T283-NUP2207E Количество на модель: 1

GB/T283-NUP2207E

1

Номер детали на чертеже:

Комплект конических шестерен заднего моста

Заводской номер: ТЕ250.371В-01 Количество на модель: 1

ТЕ250.371В-01

1

Номер детали на чертеже:

Вал шестерни заднего хода

Заводской номер: FT250.37.111a Количество на модель: 1

FT250.37.111a

1

Номер детали на чертеже:

Шестерня заднего хода в сборе

Заводской номер: TE300.371А.1 Количество на модель: 1

TE300.371А.1

1

Номер детали на чертеже:

Кольцо стопорное D26

Заводской номер: GB/T895.1-26 Количество на модель: 2

GB/T895.1-26

2

Номер детали на чертеже:

Шайба упорная игольчатого подшипника задней передачи

Заводской номер: FT250.37.331 Количество на модель: 2

FT250.37.331

2

Номер детали на чертеже:

Подшипник игольчатый

Заводской номер: QSFZB019-K20x26x34-ZW Количество на модель: 1

QSFZB019-K20x26x34-ZW

1

Номер детали на чертеже:

Шестерня заднего хода

Заводской номер: TE300.371A.1-01 Количество на модель: 1

TE300.371A.1-01

1

Номер детали на чертеже:

Крышка корпуса КПП и заднего моста

Заводской номер: FT250.37.237 Количество на модель: 1

FT250.37.237

1

Номер детали на чертеже:

Шестерня 3/4 передачи ведомая

Заводской номер: ТЕ250.371В-02 Количество на модель: 1

ТЕ250.371В-02

1

Номер детали на чертеже:

Подшипник игольчатый К28х33х27

Заводской номер: JB/T7918-К28x33х27 Количество на модель: 2

JB/T7918-К28x33х27

2

Номер детали на чертеже:

Втулка распорная

Заводской номер: TE250.371С-01 Количество на модель: 1

TE250.371С-01

1

Номер детали на чертеже:

Гайка М24х1,5

Заводской номер: GB/T812-М24x1.5 Количество на модель: 2

GB/T812-М24x1.5

2

Номер детали на чертеже:

Шайба стопорная D24

Заводской номер: GB/T858-24 Количество на модель: 1

GB/T858-24

1

Номер детали на чертеже:

Подшипник 31305

Заводской номер: GB/T297-31305 Количество на модель: 2

GB/T297-31305

2

Номер детали на чертеже:

Корпус заднего подшипника вторичного вала

Заводской номер: FT250.37.121 Количество на модель: 1

FT250.37.121

1

Номер детали на чертеже:

Болт М10x25

Заводской номер: GB/T5783-M10x25-A3L Количество на модель: 8

GB/T5783-M10x25-A3L

8

Номер детали на чертеже:

Гровер D10

Заводской номер: GB/T93-10-A0P Количество на модель: 8

GB/T93-10-A0P

8

Номер детали на чертеже:

Прокладка регулировочная вторичного вала

Заводской номер: FT250.37.122 Количество на модель:

FT250.37.122

Номер детали на чертеже:

Прокладка регулировочная вторичного вала

Заводской номер: FT250.37.123 Количество на модель:

FT250.37.123

Номер детали на чертеже:

Шпонка 14x9x56

Заводской номер: GB/T1096-14x9x56 Количество на модель: 1

GB/T1096-14x9x56

1

Номер детали на чертеже:

Шайба упорная вторичного вала

Заводской номер: FT250.37.110 Количество на модель: 1

FT250.37.110

1

Номер детали на чертеже:

Кольцо стопорное D55 для вала

Заводской номер: GB/T894.1-55 Количество на модель: 1

GB/T894.1-55

1

Номер детали на чертеже:

Шестерня 2 передачи ведомая Z-35

Заводской номер: ТЕ300.371-03 Количество на модель: 1

ТЕ300.371-03

1

Номер детали на чертеже:

Шестерня первой передачи ведущая Z-39

Заводской номер: TE300.371-04 Количество на модель: 1

TE300.371-04

1

Номер детали на чертеже:

Пробка сливного отверстия корпуса КПП и заднего моста

Заводской номер: FT65.38.026 Количество на модель: 1

FT65.38.026

1
