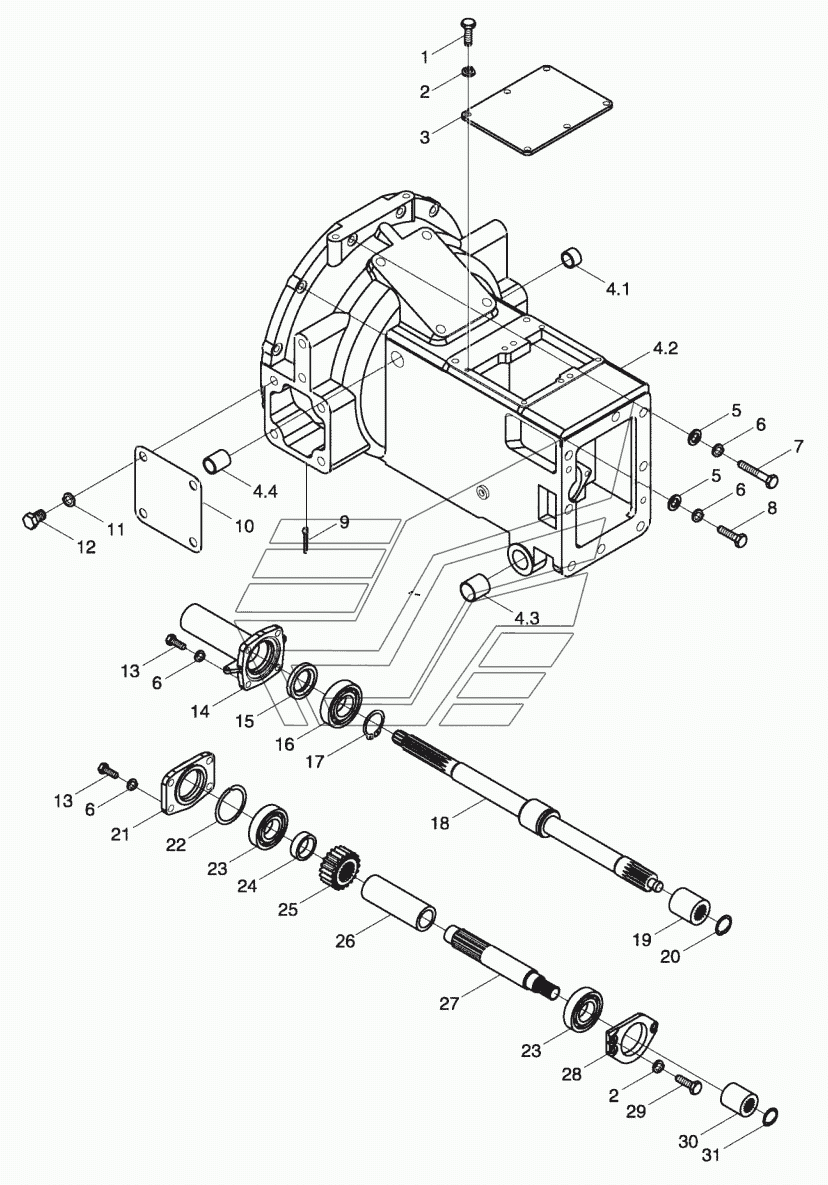

TE254.361D Картер сцепления в сборе Ставрополец-244. Каталог 2014г.

ТЕ250.212 Механизм управления сцеплением Ставрополец-244 ТЕ254.371С Коробка передач в сборе-1 Ставрополец-244

Вид отображения:

Детали справа

По ширине экрана

TE254.361D

15

16

17

18

19

20

21

22

23

24

25

26

27

28

29

30

14

13

1

2

3

4

4.1

4.2

4.3

4.4

5

6

7

8

9

10

11

12

31

Масштаб

Исходный размер Вместить изображение

№

Инфо

Название детали

Заводской номер

Количество на модель

Номер детали на чертеже:

Картер сцепления в сборе

Заводской номер: TE254.361D Количество на модель: 1

TE254.361D

1

Номер детали на чертеже:

Сальник

Заводской номер: GB/T9877.1-FB35x55x8D Количество на модель: 1

GB/T9877.1-FB35x55x8D

1

Номер детали на чертеже:

Подшипник 6207

Заводской номер: GB/T276-6207 Количество на модель: 1

GB/T276-6207

1

Номер детали на чертеже:

Кольцо стопорное D35 для вала

Заводской номер: GB/T894.1-35 Количество на модель: 1

GB/T894.1-35

1

Номер детали на чертеже:

Вал сцепления

Заводской номер: TE254.361A-02 Количество на модель: 1

TE254.361A-02

1

Номер детали на чертеже:

Муфта соединительная

Заводской номер: FT250.36.105 Количество на модель: 1

FT250.36.105

1

Номер детали на чертеже:

Кольцо стопорное D18 для вала

Заводской номер: GB/T893.1-18 Количество на модель: 1

GB/T893.1-18

1

Номер детали на чертеже:

Крышка подшипника

Заводской номер: TE250.361F-04 Количество на модель: 1

TE250.361F-04

1

Номер детали на чертеже:

Прокладка регулировочная

Заводской номер: TE250.361F-21 Количество на модель:

TE250.361F-21

Номер детали на чертеже:

Подшипник 6305

Заводской номер: GB/T276-6305 Количество на модель: 2

GB/T276-6305

2

Номер детали на чертеже:

Втулка распорная

Заводской номер: TE250.361F-05 Количество на модель: 1

TE250.361F-05

1

Номер детали на чертеже:

Шестерня привода переднего моста ведущая

Заводской номер: TE300.361-01 Количество на модель: 1

TE300.361-01

1

Номер детали на чертеже:

Втулка распорная большая

Заводской номер: TE254.361A-01 Количество на модель: 1

TE254.361A-01

1

Номер детали на чертеже:

Вал вилки блокировки дифференциала

Заводской номер: TE250.361F-12 Количество на модель: 1

TE250.361F-12

1

Номер детали на чертеже:

Крышка подшипника

Заводской номер: TE250.361F-22 Количество на модель: 1

TE250.361F-22

1

Номер детали на чертеже:

Болт М8х20

Заводской номер: GB/T5783-M8x20-A2L Количество на модель: 3

GB/T5783-M8x20-A2L

3

Номер детали на чертеже:

Муфта соединительная

Заводской номер: TE250.361F-13 Количество на модель: 1

TE250.361F-13

1

Номер детали на чертеже:

Опора корпуса выжимного подшипника

Заводской номер: TE254.361H-02 Количество на модель: 1

TE254.361H-02

1

Номер детали на чертеже:

Болт М10x25

Заводской номер: GB/TT5783-M10x25-A3L Количество на модель: 8

GB/TT5783-M10x25-A3L

8

Номер детали на чертеже:

Болт М8х25

Заводской номер: GB/T5783-M8x25-A2L Количество на модель: 6

GB/T5783-M8x25-A2L

6

Номер детали на чертеже:

Гровер D8

Заводской номер: GB/T93-8-A0P Количество на модель: 9

GB/T93-8-A0P

9

Номер детали на чертеже:

Крышка верхняя

Заводской номер: FT250.36.106 Количество на модель: 1

FT250.36.106

1

Номер детали на чертеже:

Корпус механизма сцепления в сборе

Заводской номер: TE250.361F.1 Количество на модель: 1

TE250.361F.1

1

Номер детали на чертеже:

Втулка оси вилки сцепления короткая

Заводской номер: FT250.36.102 Количество на модель: 1

FT250.36.102

1

Номер детали на чертеже:

Корпус механизма сцепления

Заводской номер: TE250.361F.1-01a Количество на модель: 1

TE250.361F.1-01a

1

Номер детали на чертеже:

Втулка оси педали сцепления

Заводской номер: FT250.36.104 Количество на модель: 2

FT250.36.104

2

Номер детали на чертеже:

Втулка оси вилки сцепления длинная

Заводской номер: FT250.36.103 Количество на модель: 1

FT250.36.103

1

Номер детали на чертеже:

Шайба D10

Заводской номер: GB/T97.1-10 Количество на модель: 12

GB/T97.1-10

12

Номер детали на чертеже:

Гровер D10

Заводской номер: GB/T93-10 Количество на модель: 20

GB/T93-10

20

Номер детали на чертеже:

Болт М10x55

Заводской номер: GB/T5782-M10x55-A2L Количество на модель: 4

GB/T5782-M10x55-A2L

4

Номер детали на чертеже:

Болт М10x35

Заводской номер: GB/T5783-M10x35-A3L Количество на модель: 8

GB/T5783-M10x35-A3L

8

Номер детали на чертеже:

Палец 4x20

Заводской номер: GB/T91-4x20-A0P Количество на модель: 1

GB/T91-4x20-A0P

1

Номер детали на чертеже:

Крышка смотрового отверстия

Заводской номер: FT250.36.110 Количество на модель: 2

FT250.36.110

2

Номер детали на чертеже:

Гровер D14

Заводской номер: GB/T93-14-A0P Количество на модель: 8

GB/T93-14-A0P

8

Номер детали на чертеже:

Болт М14x20

Заводской номер: TE250.361F-17 Количество на модель: 8

TE250.361F-17

8

Номер детали на чертеже:

Кольцо стопорное D21 для вала

Заводской номер: GB/T893.1-21 Количество на модель: 1

GB/T893.1-21

1
