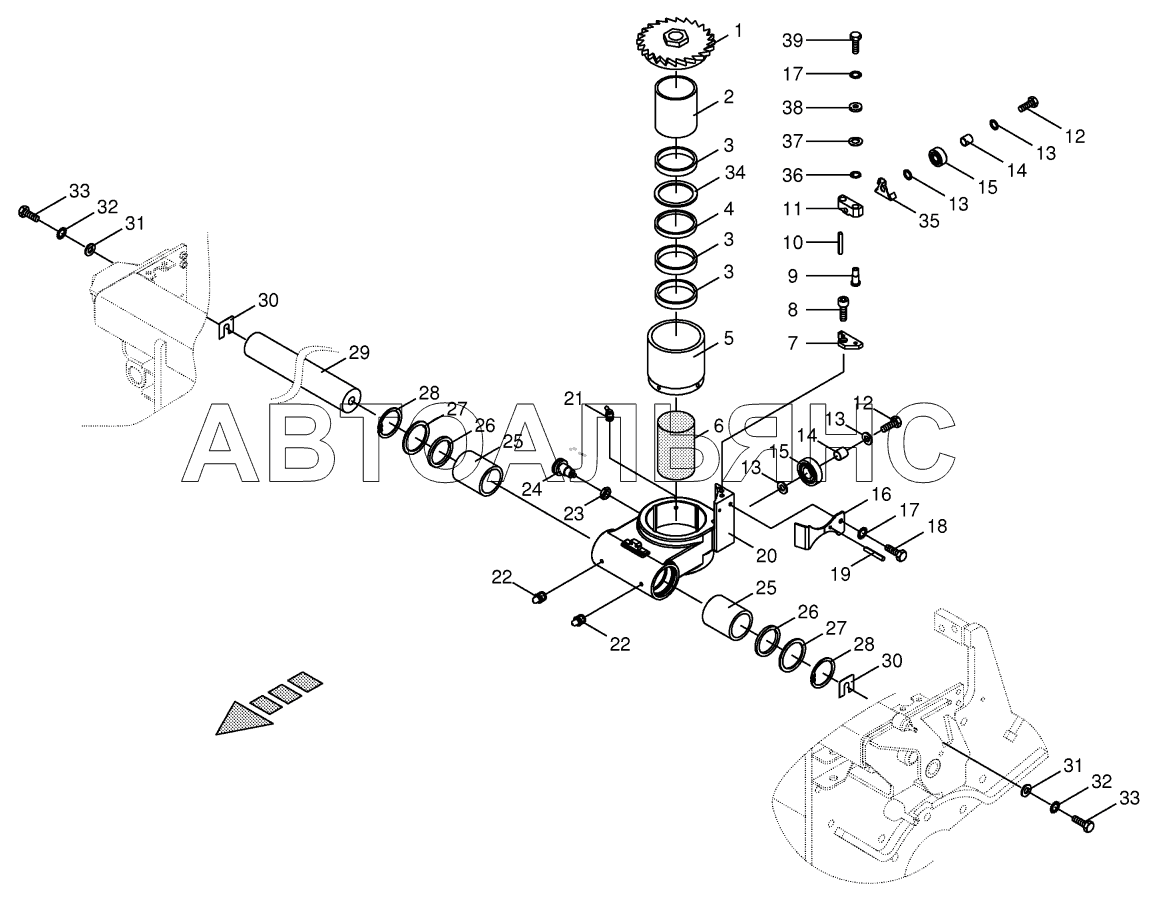

Sharpening BIG-X-850-1. Каталог 2018г.

Adjusting mechanism BIG-X-850-1 Sharpening device drive BIG-X-850-1

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

Adjustment wheel, 32 gears

Заводской номер: 200233382 Количество на модель: 1
200233382
1
2

Номер детали на чертеже:

2

Bushing

Заводской номер: 2223962 Количество на модель: 1
2223962
1
3

Номер детали на чертеже:

3

Lock collar

Заводской номер: 200289750 Количество на модель: 3
200289750
3
4

Номер детали на чертеже:

4

Intermediate ring

Заводской номер: 2223952 Количество на модель: 1
2223952
1
5

Номер детали на чертеже:

5

Retainer

Заводской номер: 2223935 Количество на модель: 1
2223935
1
6

Номер детали на чертеже:

6

Grindstone

Заводской номер: 2223643 Количество на модель: 1
2223643
1
7

Номер детали на чертеже:

7

Slide top

Заводской номер: 200289580 Количество на модель: 1
200289580
1
8

Номер детали на чертеже:

8

Allen screw

Заводской номер: 9031003 Количество на модель: x
9031003
x
9

Номер детали на чертеже:

9

Preload sleeve

Заводской номер: 200289590 Количество на модель: 2
200289590
2
10

Номер детали на чертеже:

10

Roll pin

Заводской номер: 9126062 Количество на модель: 1
9126062
1
11

Номер детали на чертеже:

11

Bearing guidance

Заводской номер: 200289610 Количество на модель: 1
200289610
1
12

Номер детали на чертеже:

12

Hex head bolt

Заводской номер: 9006580 Количество на модель: x
9006580
x
13

Номер детали на чертеже:

13

Shim ring

Заводской номер: 9108030 Количество на модель: x
9108030
x
14

Номер детали на чертеже:

14

Bushing

Заводской номер: 2154320 Количество на модель: 2
2154320
2
15

Номер детали на чертеже:

15

Grooved ball bearing

Заводской номер: 900000270 Количество на модель: 2
900000270
2
16

Номер детали на чертеже:

16

Safety catch

Заводской номер: 2154333 Количество на модель: 1
2154333
1
17

Номер детали на чертеже:

17

Detent edged washer

Заводской номер: 9099081 Количество на модель: x
9099081
x
18

Номер детали на чертеже:

18

Hex head bolt

Заводской номер: 9006170 Количество на модель: x
9006170
x
19

Номер детали на чертеже:

19

Roll pin

Заводской номер: 9126082 Количество на модель: 1
9126082
1
20

Номер детали на чертеже:

20

Grinding carriage

Заводской номер: 2154341 Количество на модель: 1
2154341
1
21

Номер детали на чертеже:

21

Grease niple

Заводской номер: 9191060 Количество на модель: 1
9191060
1
22

Номер детали на чертеже:

22

Grease niple

Заводской номер: 9191050 Количество на модель: 2
9191050
2
23

Номер детали на чертеже:

23

Hex nut-low form

Заводской номер: 9085212 Количество на модель: x
9085212
x
24

Номер детали на чертеже:

24

Stop bolt

Заводской номер: 9403140 Количество на модель: 1
9403140
1
25

Номер детали на чертеже:

25

Linear ball bearing

Заводской номер: 9304980 Количество на модель: 2
9304980
2
26

Номер детали на чертеже:

26

Radial-shaft sealing ring

Заводской номер: 9360540 Количество на модель: 2
9360540
2
27

Номер детали на чертеже:

27

Supporting disc

Заводской номер: 9107031 Количество на модель: x
9107031
x
28

Номер детали на чертеже:

28

Circlip

Заводской номер: 9116640 Количество на модель: 2
9116640
2
29

Номер детали на чертеже:

29

Shaft

Заводской номер: 2247310 Количество на модель: 1
2247310
1
30

Номер детали на чертеже:

30

Enclosure

Заводской номер: 2192111 Количество на модель: x
2192111
x
31

Номер детали на чертеже:

31

Washer

Заводской номер: 9103620 Количество на модель: x
9103620
x
32

Номер детали на чертеже:

32

Detent edged washer

Заводской номер: 9099121 Количество на модель: x
9099121
x
33

Номер детали на чертеже:

33

Hex head bolt

Заводской номер: 9006770 Количество на модель: x
9006770
x
34

Номер детали на чертеже:

34

Supporting disc

Заводской номер: 9107470 Количество на модель: x
9107470
x
35

Номер детали на чертеже:

35

Stripper

Заводской номер: 200289621 Количество на модель: 1
200289621
1
36

Номер детали на чертеже:

36

Shim ring

Заводской номер: 9108070 Количество на модель: x
9108070
x
37

Номер детали на чертеже:

37

Belleville spring

Заводской номер: 900018410 Количество на модель: 12
900018410
12
38

Номер детали на чертеже:

38

Washer

Заводской номер: 9103660 Количество на модель: x
9103660
x
39

Номер детали на чертеже:

39

Hex head bolt

Заводской номер: 9010461 Количество на модель: x
9010461
x
