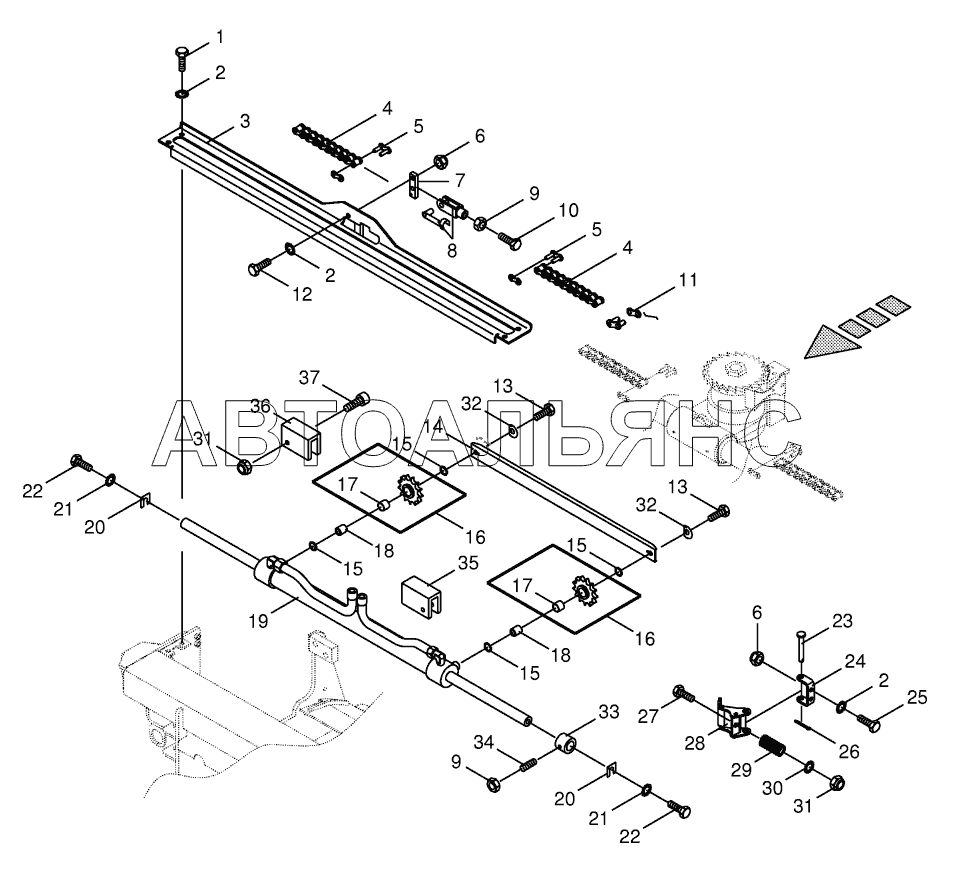

Sharpening device drive BIG-X-850-1. Каталог 2018г.

Sharpening BIG-X-850-1 Transfer channel -spring-mounted BIG-X-850-1

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение

Номер детали на чертеже:

Sealing set

Заводской номер: 270006540 Количество на модель: 1
270006540
1
1

Номер детали на чертеже:

1

Hex head bolt

Заводской номер: 9006340 Количество на модель: x
9006340
x
2

Номер детали на чертеже:

2

Detent edged washer

Заводской номер: 9099091 Количество на модель: x 1
9099091
x 1
3

Номер детали на чертеже:

3

Cover

Заводской номер: 2154060 Количество на модель: 2
2154060
2
4

Номер детали на чертеже:

4

Roller chain

Заводской номер: 9203500 Количество на модель:
9203500
5

Номер детали на чертеже:

5

Chain lock

Заводской номер: 9219580 Количество на модель: 2
9219580
2
6

Номер детали на чертеже:

6

Locknut

Заводской номер: 9087580 Количество на модель: x
9087580
x
7

Номер детали на чертеже:

7

Tension arm

Заводской номер: 2154410 Количество на модель: 1
2154410
1
8

Номер детали на чертеже:

8

Clevis cpl.

Заводской номер: 9271101 Количество на модель: 1
9271101
1
9

Номер детали на чертеже:

9

Hex nut

Заводской номер: 9082120 Количество на модель: x
9082120
x
10

Номер детали на чертеже:

10

Hex head bolt

Заводской номер: 9006390 Количество на модель: x
9006390
x
11

Номер детали на чертеже:

11

Cranked link

Заводской номер: 9219570 Количество на модель: 2
9219570
2
12

Номер детали на чертеже:

12

Hex head bolt

Заводской номер: 9006370 Количество на модель: x
9006370
x
13

Номер детали на чертеже:

13

Hex head bolt

Заводской номер: 9006380 Количество на модель: x 1
9006380
x 1
14

Номер детали на чертеже:

14

Strut

Заводской номер: 200239620 Количество на модель: x 2
200239620
x 2
15

Номер детали на чертеже:

15

Shim ring

Заводской номер: 9109420 Количество на модель:
9109420
16

Номер детали на чертеже:

16

Chain sprocket

Заводской номер: 2228381 Количество на модель:
2228381
17

Номер детали на чертеже:

17

Bearing bush

Заводской номер: 9353350 Количество на модель: 2
9353350
2
18

Номер детали на чертеже:

18

Bushing

Заводской номер: 2228120 Количество на модель: 2
2228120
2
19

Номер детали на чертеже:

19

Hydraulic cylinder

Заводской номер: 9185400 Количество на модель: 1
9185400
1
20

Номер детали на чертеже:

20

Enclosure

Заводской номер: 2154190 Количество на модель: x
2154190
x
21

Номер детали на чертеже:

21

Detent edged washer

Заводской номер: 9099101 Количество на модель: x
9099101
x
22

Номер детали на чертеже:

22

Hex head bolt

Заводской номер: 9006580 Количество на модель: x
9006580
x
23

Номер детали на чертеже:

23

Pin

Заводской номер: 2154470 Количество на модель: 2
2154470
2
24

Номер детали на чертеже:

24

Yoke

Заводской номер: 2154460 Количество на модель: 2
2154460
2
25

Номер детали на чертеже:

25

Hex head bolt

Заводской номер: 9006360 Количество на модель: x
9006360
x
26

Номер детали на чертеже:

26

Cotter pin

Заводской номер: 9120461 Количество на модель: 2
9120461
2
27

Номер детали на чертеже:

27

Hex head bolt

Заводской номер: 9002140 Количество на модель: x
9002140
x
28

Номер детали на чертеже:

28

Ratchet

Заводской номер: 200277760 Количество на модель: 2
200277760
2
29

Номер детали на чертеже:

29

Pressure spring

Заводской номер: 2224420 Количество на модель: 2
2224420
2
30

Номер детали на чертеже:

30

Detent edged washer

Заводской номер: 9099081 Количество на модель: x
9099081
x
31

Номер детали на чертеже:

31

Locknut

Заводской номер: 9087060 Количество на модель: x
9087060
x
32

Номер детали на чертеже:

32

Lock washer

Заводской номер: 900003960 Количество на модель: x
900003960
x
33

Номер детали на чертеже:

33

Limiting ring

Заводской номер: 200239660 Количество на модель: 1
200239660
1
34

Номер детали на чертеже:

34

Threaded pin

Заводской номер: 9057550 Количество на модель: 1
9057550
1
35

Номер детали на чертеже:

35

Guide-left

Заводской номер: 200239610 Количество на модель: 1
200239610
1
36

Номер детали на чертеже:

36

Guide-right

Заводской номер: 200239600 Количество на модель: 1
200239600
1
37

Номер детали на чертеже:

37

Allen screw

Заводской номер: 9030781 Количество на модель: x
9030781
x
Sharpening BIG-X-850-1 Transfer channel -spring-mounted BIG-X-850-1
