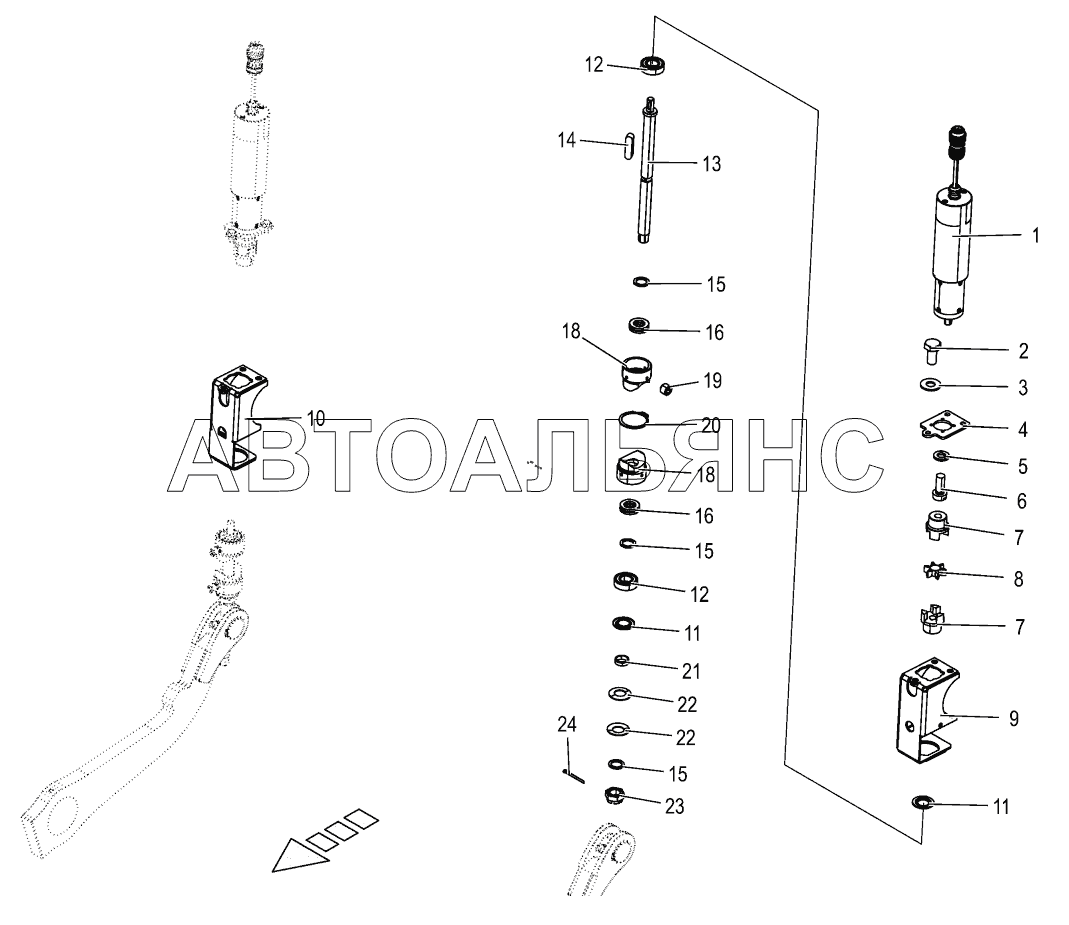

Adjusting mechanism BIG-X-850-1. Каталог 2018г.

Shear bar adjustment BIG-X-850-1 Sharpening BIG-X-850-1

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

Motor f. shearbar adjustment 12V

Заводской номер: 270078741 Количество на модель: 2
270078741
2
2

Номер детали на чертеже:

2

Hex head bolt

Заводской номер: 9006120 Количество на модель: x
9006120
x
3

Номер детали на чертеже:

3

Detent edged washer

Заводской номер: 9099081 Количество на модель: x
9099081
x
4

Номер детали на чертеже:

4

Flange plate

Заводской номер: 200282770 Количество на модель: 2
200282770
2
5

Номер детали на чертеже:

5

Spring washer

Заводской номер: 9100310 Количество на модель: x
9100310
x
6

Номер детали на чертеже:

6

Allen screw

Заводской номер: 9036520 Количество на модель: x
9036520
x
7

Номер детали на чертеже:

7

Roteх-clutch

Заводской номер: 270079900 Количество на модель: 4
270079900
4
8

Номер детали на чертеже:

8

Tooth rim

Заводской номер: 9389281 Количество на модель: 2
9389281
2
9

Номер детали на чертеже:

9

Motor retainer -left

Заводской номер: 200298610 Количество на модель: 1
200298610
1
10

Номер детали на чертеже:

10

Motor retainer -right

Заводской номер: 200297520 Количество на модель: 1
200297520
1
11

Номер детали на чертеже:

11

Nilos-ring

Заводской номер: 900019610 Количество на модель: 4
900019610
4
12

Номер детали на чертеже:

12

Grooved ball bearing

Заводской номер: 9305040 Количество на модель: 4
9305040
4
13

Номер детали на чертеже:

13

Setting spindle

Заводской номер: 200282472 Количество на модель: 2
200282472
2
14

Номер детали на чертеже:

14

Fit-in key

Заводской номер: 900018090 Количество на модель: 2
900018090
2
15

Номер детали на чертеже:

15

Supporting disc

Заводской номер: 9107181 Количество на модель: x
9107181
x
16

Номер детали на чертеже:

16

Axial grooved ball bearing

Заводской номер: 9335040 Количество на модель: 4
9335040
4
18

Номер детали на чертеже:

18

Clamping shell

Заводской номер: 200282611 Количество на модель: 4
200282611
4
19

Номер детали на чертеже:

19

Threaded pin

Заводской номер: 900017410 Количество на модель: 8
900017410
8
20

Номер детали на чертеже:

20

Circlip

Заводской номер: 9115510 Количество на модель: 2
9115510
2
21

Номер детали на чертеже:

21

Bushing

Заводской номер: 200913450 Количество на модель: 2
200913450
2
22

Номер детали на чертеже:

22

Belleville spring

Заводской номер: 9099231 Количество на модель: 4
9099231
4
23

Номер детали на чертеже:

23

Castellated nut

Заводской номер: 9089210 Количество на модель: 2
9089210
2
24

Номер детали на чертеже:

24

Cotter pin

Заводской номер: 9120691 Количество на модель: 2
9120691
2
Shear bar adjustment BIG-X-850-1 Sharpening BIG-X-850-1
