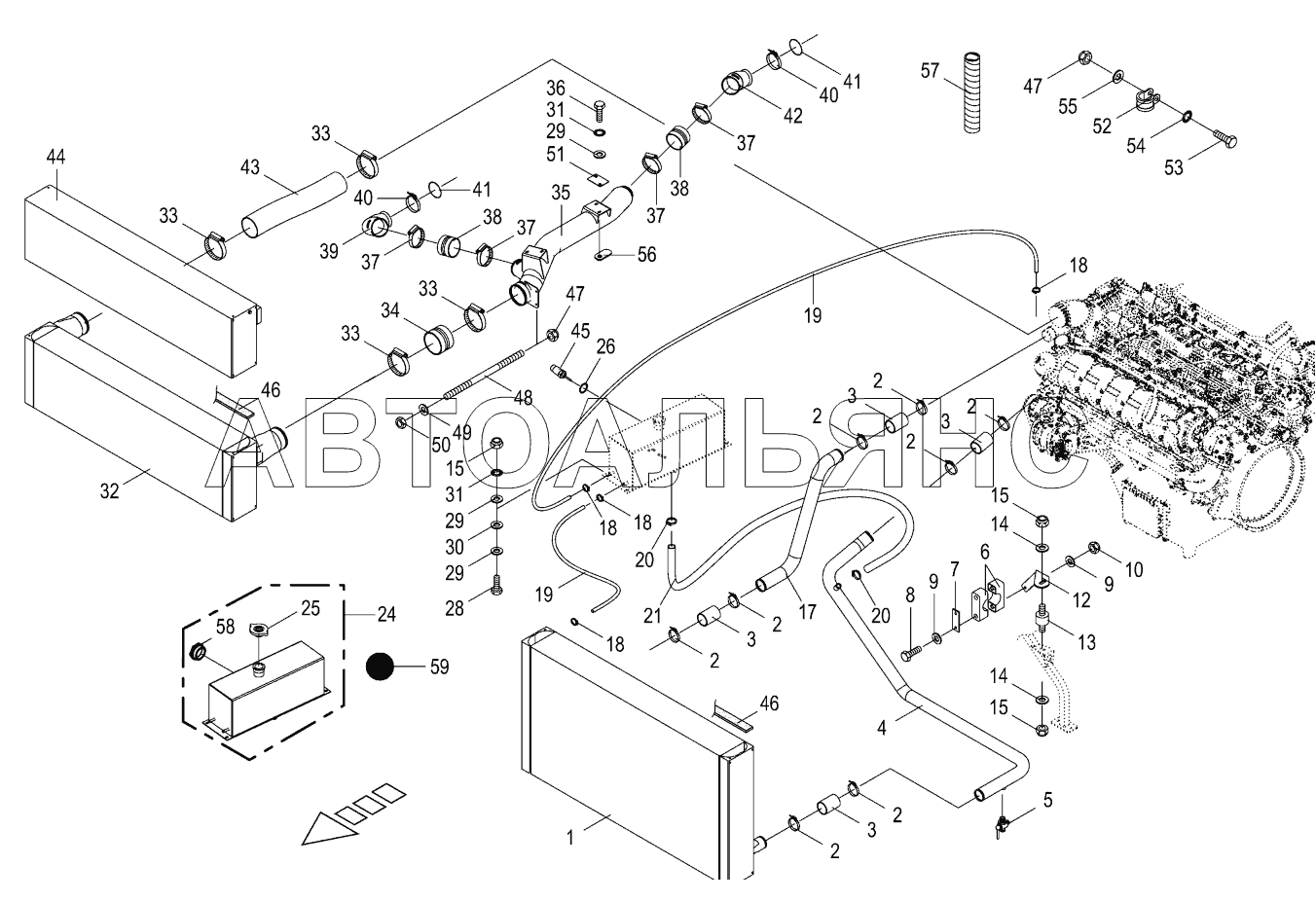

Condenser for air conditioner - cpl. BIG-X-850-1. Каталог 2018г.

Radiator frame / radiator door BIG-X-850-1 Air cleaning equipment BIG-X-850-1

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

Cooling solvent cooler

Заводской номер: 270087881 Количество на модель: 1
270087881
1
2

Номер детали на чертеже:

2

Joint bolt-hose clamp

Заводской номер: 270067900 Количество на модель: 8
270067900
8
3

Номер детали на чертеже:

3

Sleeve

Заводской номер: 2329582 Количество на модель: 4
2329582
4
4

Номер детали на чертеже:

4

Water tube

Заводской номер: 200292520 Количество на модель: 1
200292520
1
5

Номер детали на чертеже:

5

Discharge drain

Заводской номер: 9193750 Количество на модель: 1
9193750
1
6

Номер детали на чертеже:

6

Tube clamp-2 halves

Заводской номер: 270039620 Количество на модель: 1
270039620
1
7

Номер детали на чертеже:

7

Cover plate

Заводской номер: 270039630 Количество на модель: 1
270039630
1
8

Номер детали на чертеже:

8

Hex head bolt

Заводской номер: 9011590 Количество на модель: x
9011590
x
9

Номер детали на чертеже:

9

Washer

Заводской номер: 9104111 Количество на модель: x
9104111
x
10

Номер детали на чертеже:

10

Locknut

Заводской номер: 9087041 Количество на модель: x
9087041
x
12

Номер детали на чертеже:

12

Supporting angle

Заводской номер: 200250550 Количество на модель: 1
200250550
1
13

Номер детали на чертеже:

13

Rubber pad

Заводской номер: 270035800 Количество на модель: 1
270035800
1
14

Номер детали на чертеже:

14

Washer

Заводской номер: 900001210 Количество на модель: x
900001210
x
15

Номер детали на чертеже:

15

Locknut

Заводской номер: 9087580 Количество на модель: x
9087580
x
17

Номер детали на чертеже:

17

Water tube

Заводской номер: 200259380 Количество на модель: 1
200259380
1
18

Номер детали на чертеже:

18

Tube clip

Заводской номер: 9240011 Количество на модель: 4
9240011
4
19

Номер детали на чертеже:

19

Hose-Id.-no.= 1m

Заводской номер: 9401730 Количество на модель: x
9401730
x
20

Номер детали на чертеже:

20

Hose clamp

Заводской номер: 9240330 Количество на модель: 2
9240330
2
21

Номер детали на чертеже:

21

Hose

Заводской номер: 2330930 Количество на модель: 1
2330930
1
24

Номер детали на чертеже:

24

Cooling water overflow container

Заводской номер: 270062673 Количество на модель: 1
270062673
1
25

Номер детали на чертеже:

25

Oil tank filler cap

Заводской номер: 9403700 Количество на модель: 1
9403700
1
26

Номер детали на чертеже:

26

Gasket ring

Заводской номер: 9377171 Количество на модель: 1
9377171
1
28

Номер детали на чертеже:

28

Hex head bolt

Заводской номер: 9006340 Количество на модель: x
9006340
x
30

Номер детали на чертеже:

30

Washer

Заводской номер: 9402870 Количество на модель: x
9402870
x
31

Номер детали на чертеже:

31

Detent edged washer

Заводской номер: 9099091 Количество на модель: x
9099091
x
32

Номер детали на чертеже:

32

Charge air cooler

Заводской номер: 270087891 Количество на модель: 1
270087891
1
33

Номер детали на чертеже:

33

Clamp

Заводской номер: 9405400 Количество на модель: 4
9405400
4
34

Номер детали на чертеже:

34

Charge air hose

Заводской номер: 270041750 Количество на модель: 1
270041750
1
35

Номер детали на чертеже:

35

Charge air tube

Заводской номер: 200293530 Количество на модель: 1
200293530
1
36

Номер детали на чертеже:

36

Hex head bolt

Заводской номер: 9006370 Количество на модель: x
9006370
x
37

Номер детали на чертеже:

37

Hose clamp

Заводской номер: 2328270 Количество на модель: 4
2328270
4
38

Номер детали на чертеже:

38

Pressure suction hose

Заводской номер: 270040980 Количество на модель: 2
270040980
2
39

Номер детали на чертеже:

39

Charge air connector-front

Заводской номер: 200250670 Количество на модель: 1
200250670
1
40

Номер детали на чертеже:

40

Tube clamp

Заводской номер: 270060710 Количество на модель: 2
270060710
2
41

Номер детали на чертеже:

41

O-ring

Заводской номер: 900005610 Количество на модель: 2
900005610
2
42

Номер детали на чертеже:

42

Charge air connector-back

Заводской номер: 200250700 Количество на модель: 1
200250700
1
43

Номер детали на чертеже:

43

Charge air hose cold

Заводской номер: 270117640 Количество на модель: 1
270117640
1
44

Номер детали на чертеже:

44

Oil cooler

Заводской номер: 270087901 Количество на модель: 1
270087901
1
45

Номер детали на чертеже:

45

Water level sensor

Заводской номер: 200811261 Количество на модель: 1
200811261
1
46

Номер детали на чертеже:

46

Self-adhesive sealing strip-Id.-no.=1m

Заводской номер: 270027190 Количество на модель: x
270027190
x
46

Номер детали на чертеже:

46

Self-adhesive sealing strip-Id.-no.= 1m

Заводской номер: 9385560 Количество на модель: x
9385560
x
47

Номер детали на чертеже:

47

Locknut

Заводской номер: 9087060 Количество на модель: x
9087060
x
48

Номер детали на чертеже:

48

Tightening spindle

Заводской номер: 200257770 Количество на модель: 2
200257770
2
49

Номер детали на чертеже:

49

Washer

Заводской номер: 9104130 Количество на модель: x
9104130
x
50

Номер детали на чертеже:

50

Hex nut

Заводской номер: 9082100 Количество на модель: x
9082100
x
51

Номер детали на чертеже:

51

Spacer plate

Заводской номер: 200268320 Количество на модель: x
200268320
x
52

Номер детали на чертеже:

52

Tube clip w. rubber

Заводской номер: 9240390 Количество на модель: 2
9240390
2
53

Номер детали на чертеже:

53

Hex head bolt

Заводской номер: 9014250 Количество на модель: x
9014250
x
54

Номер детали на чертеже:

54

Detent edged washer

Заводской номер: 9099081 Количество на модель: x
9099081
x
55

Номер детали на чертеже:

55

Washer

Заводской номер: 9106030 Количество на модель: x
9106030
x
56

Номер детали на чертеже:

56

Screw-plate

Заводской номер: 200275770 Количество на модель: 4
200275770
4
57

Номер детали на чертеже:

57

Spiral strip-Id.-no.= 1m

Заводской номер: 270046020 Количество на модель: x
270046020
x
58

Номер детали на чертеже:

58

Viewing glass with seal

Заводской номер: 270167600 Количество на модель: 1
270167600
1
59

Номер детали на чертеже:

59

Glysantin G40 5l-canister engine coolant

Заводской номер: 270156510 Количество на модель: x
270156510
x
