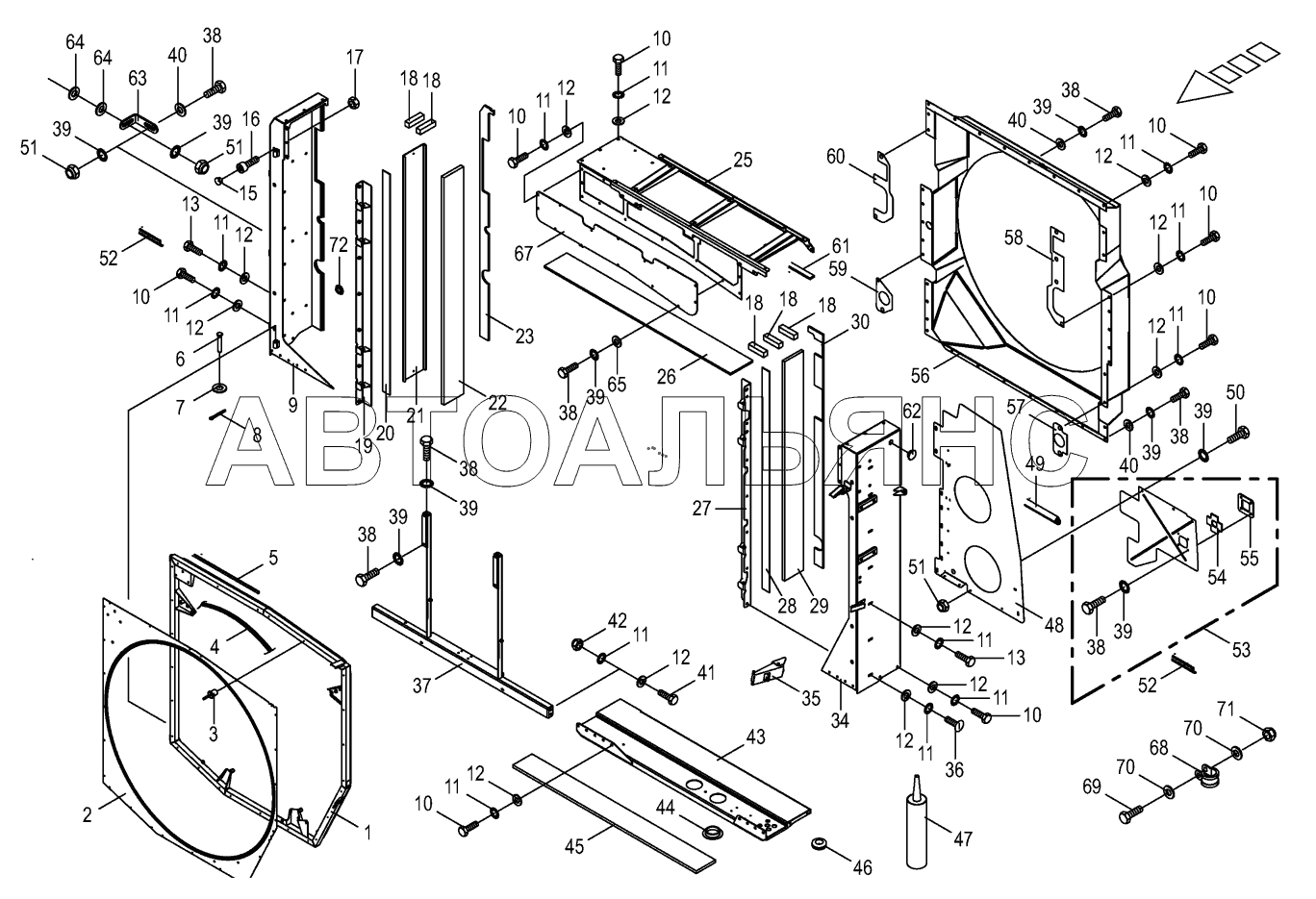

Radiator frame / radiator door BIG-X-850-1. Каталог 2018г.

Ventilator wheel / Drive BIG-X-850-1 Condenser for air conditioner - cpl. BIG-X-850-1

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение

Номер детали на чертеже:

Sieve-optional

Заводской номер: 200295110 Количество на модель: 1
200295110
1
1

Номер детали на чертеже:

1

Radiator door

Заводской номер: 200201570 Количество на модель: 1
200201570
1
2

Номер детали на чертеже:

2

Cover plate

Заводской номер: 200201800 Количество на модель: 1
200201800
1
3

Номер детали на чертеже:

3

Blind rivet

Заводской номер: 9142370 Количество на модель: x
9142370
x
4

Номер детали на чертеже:

4

Brush

Заводской номер: 200210460 Количество на модель: 1
200210460
1
5

Номер детали на чертеже:

5

Rubber profile

Заводской номер: 200210450 Количество на модель: 1
200210450
1
6

Номер детали на чертеже:

6

Pin

Заводской номер: 2259401 Количество на модель: 2
2259401
2
7

Номер детали на чертеже:

7

Washer

Заводской номер: 9103031 Количество на модель: x
9103031
x
8

Номер детали на чертеже:

8

Cotter pin

Заводской номер: 9120671 Количество на модель: 2
9120671
2
9

Номер детали на чертеже:

9

Side wall right

Заводской номер: 200293701 Количество на модель: 1
200293701
1
10

Номер детали на чертеже:

10

Hex head bolt

Заводской номер: 9006340 Количество на модель: x
9006340
x
11

Номер детали на чертеже:

11

Detent edged washer

Заводской номер: 9099091 Количество на модель: x
9099091
x
12

Номер детали на чертеже:

12

Washer

Заводской номер: 900001210 Количество на модель: x
900001210
x
13

Номер детали на чертеже:

13

Hex head bolt

Заводской номер: 9006360 Количество на модель: x
9006360
x
15

Номер детали на чертеже:

15

Sealing plug

Заводской номер: 9250150 Количество на модель: 8
9250150
8
16

Номер детали на чертеже:

16

Allen screw

Заводской номер: 900014730 Количество на модель: x
900014730
x
17

Номер детали на чертеже:

17

Hex nut

Заводской номер: 9082150 Количество на модель: x
9082150
x
18

Номер детали на чертеже:

18

Self-adhesive sealing strip-Id.-no.= 1m

Заводской номер: 9402310 Количество на модель: x
9402310
x
19

Номер детали на чертеже:

19

Pressure angle-right

Заводской номер: 200251610 Количество на модель: 1
200251610
1
20

Номер детали на чертеже:

20

Rubber plate

Заводской номер: 200250930 Количество на модель: 1
200250930
1
21

Номер детали на чертеже:

21

Rubber retainer

Заводской номер: 200250950 Количество на модель: 1
200250950
1
22

Номер детали на чертеже:

22

Rubber plate

Заводской номер: 200250960 Количество на модель: 1
200250960
1
23

Номер детали на чертеже:

23

Rubber plate

Заводской номер: 200293720 Количество на модель: 1
200293720
1
25

Номер детали на чертеже:

25

Cover plate

Заводской номер: 200295150 Количество на модель: 1
200295150
1
26

Номер детали на чертеже:

26

Rubber plate

Заводской номер: 200251750 Количество на модель: 1
200251750
1
27

Номер детали на чертеже:

27

Pressure angle-left

Заводской номер: 200250900 Количество на модель: 1
200250900
1
29

Номер детали на чертеже:

29

Rubber plate

Заводской номер: 200250750 Количество на модель: 1
200250750
1
30

Номер детали на чертеже:

30

Rubber plate

Заводской номер: 200293900 Количество на модель: 1
200293900
1
34

Номер детали на чертеже:

34

Side wall

Заводской номер: 200293890 Количество на модель: 1
200293890
1
35

Номер детали на чертеже:

35

Clamping lock

Заводской номер: 9242190 Количество на модель: 2
9242190
2
37

Номер детали на чертеже:

37

Rotor mounting

Заводской номер: 200251670 Количество на модель: 1
200251670
1
38

Номер детали на чертеже:

38

Hex head bolt

Заводской номер: 9006140 Количество на модель: x
9006140
x
39

Номер детали на чертеже:

39

Detent edged washer

Заводской номер: 9099081 Количество на модель: x
9099081
x
40

Номер детали на чертеже:

40

Washer

Заводской номер: 9106030 Количество на модель: x
9106030
x
41

Номер детали на чертеже:

41

Hex head bolt

Заводской номер: 9014391 Количество на модель: x
9014391
x
42

Номер детали на чертеже:

42

Locknut

Заводской номер: 9087580 Количество на модель: x
9087580
x
43

Номер детали на чертеже:

43

Floor plate

Заводской номер: 200250650 Количество на модель: 1
200250650
1
44

Номер детали на чертеже:

44

Sealing plug

Заводской номер: 9251150 Количество на модель: 2
9251150
2
45

Номер детали на чертеже:

45

Rubber plate

Заводской номер: 200250600 Количество на модель: 1
200250600
1
46

Номер детали на чертеже:

46

Cable bushing

Заводской номер: 9242170 Количество на модель: 2
9242170
2
46

Номер детали на чертеже:

46

Cable bushing

Заводской номер: 9405640 Количество на модель: 1
9405640
1
47

Номер детали на чертеже:

47

Gluten

Заводской номер: 3037740 Количество на модель: x
3037740
x
48

Номер детали на чертеже:

48

Sealing plate

Заводской номер: 200293620 Количество на модель: 1
200293620
1
49

Номер детали на чертеже:

49

Rubber profile-Id.-no.= 1m

Заводской номер: 9386941 Количество на модель: x
9386941
x
50

Номер детали на чертеже:

50

Hex head bolt

Заводской номер: 9006120 Количество на модель: x
9006120
x
51

Номер детали на чертеже:

51

Locknut

Заводской номер: 9087060 Количество на модель: x
9087060
x
52

Номер детали на чертеже:

52

Rubber profile-Id.-no.= 1m

Заводской номер: 2233911 Количество на модель: x
2233911
x
53

Номер детали на чертеже:

53

Sealing plate

Заводской номер: 200248500 Количество на модель: 1
200248500
1
54

Номер детали на чертеже:

54

Rubber seal

Заводской номер: 2132320 Количество на модель: 1
2132320
1
55

Номер детали на чертеже:

55

Rubber support

Заводской номер: 2132350 Количество на модель: 1
2132350
1
56

Номер детали на чертеже:

56

Wind header

Заводской номер: 200293612 Количество на модель: 1
200293612
1
57

Номер детали на чертеже:

57

Sealing plate-below left

Заводской номер: 200256070 Количество на модель: 1
200256070
1
58

Номер детали на чертеже:

58

Sealing plate-top left

Заводской номер: 200293630 Количество на модель: 1
200293630
1
59

Номер детали на чертеже:

59

Sealing plate-below right

Заводской номер: 200256080 Количество на модель: 1
200256080
1
60

Номер детали на чертеже:

60

Sealing plate-top right

Заводской номер: 200293640 Количество на модель: 1
200293640
1
61

Номер детали на чертеже:

61

Self-adhesive sealing strip-Id.-no.= 1m

Заводской номер: 9404860 Количество на модель: x
9404860
x
62

Номер детали на чертеже:

62

Sealing plug

Заводской номер: 9250460 Количество на модель: 1
9250460
1
63

Номер детали на чертеже:

63

Angle

Заводской номер: 2140770 Количество на модель: 1
2140770
1
64

Номер детали на чертеже:

64

Washer

Заводской номер: 9402870 Количество на модель: x
9402870
x
65

Номер детали на чертеже:

65

Washer

Заводской номер: 9104130 Количество на модель: x
9104130
x
67

Номер детали на чертеже:

67

Cover plate

Заводской номер: 200295120 Количество на модель: 1
200295120
1
68

Номер детали на чертеже:

68

Tube clip w. rubber

Заводской номер: 9240141 Количество на модель: 1
9240141
1
69

Номер детали на чертеже:

69

Hex head bolt

Заводской номер: 9002920 Количество на модель: x
9002920
x
70

Номер детали на чертеже:

70

Washer

Заводской номер: 9105001 Количество на модель: x
9105001
x
71

Номер детали на чертеже:

71

Locknut

Заводской номер: 9087020 Количество на модель: x
9087020
x
72

Номер детали на чертеже:

72

Sealing plug

Заводской номер: 9250260 Количество на модель: 3
9250260
3
72

Номер детали на чертеже:

72

Sealing plug

Заводской номер: 270117430 Количество на модель: 2
270117430
2
