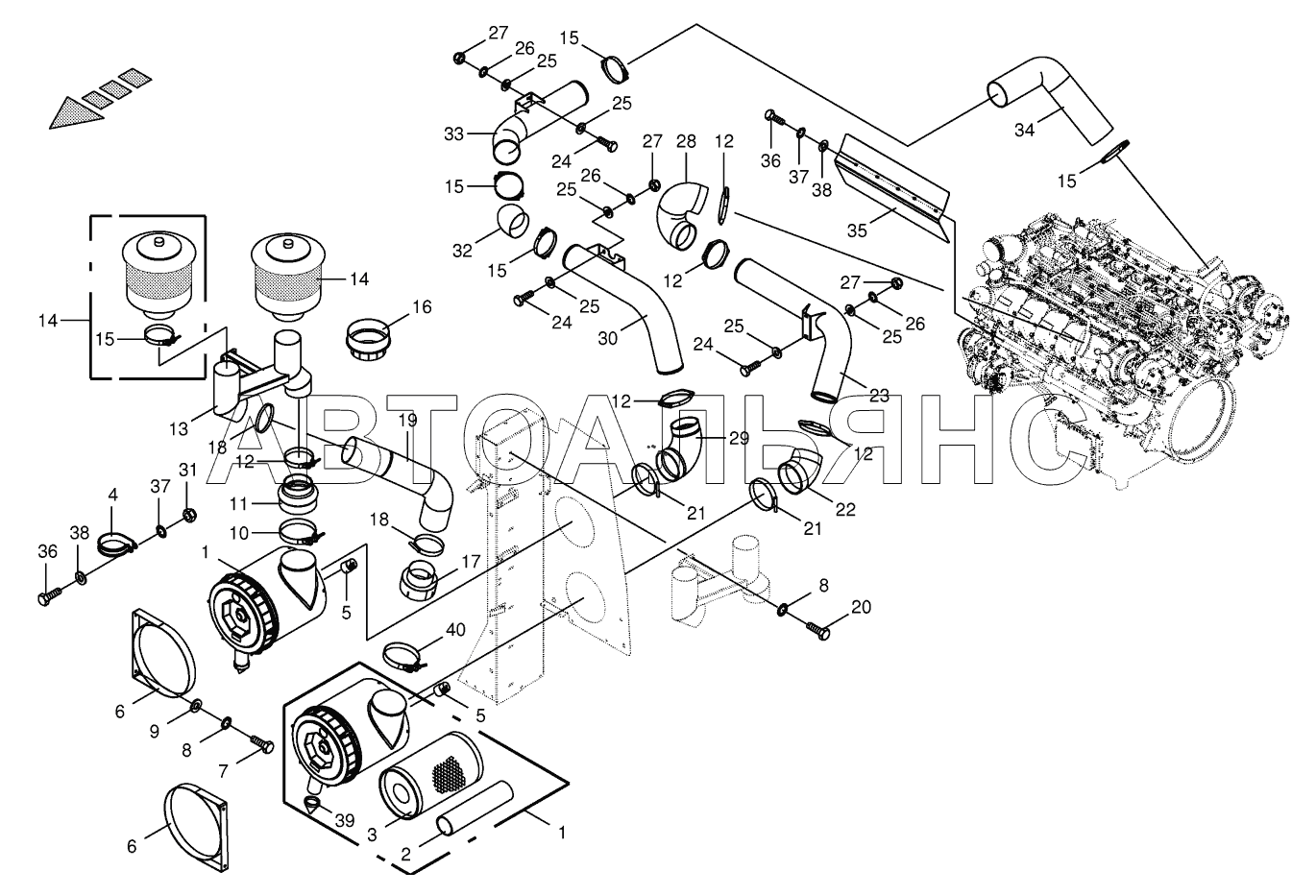

Air cleaning equipment BIG-X-850-1. Каталог 2018г.

Condenser for air conditioner - cpl. BIG-X-850-1 Rotor / Air conditioner mounting BIG-X-850-1

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

Air filter

Заводской номер: 9403060 Количество на модель: 2
9403060
2
2

Номер детали на чертеже:

2

Safety filter

Заводской номер: 9403080 Количество на модель: 2
9403080
2
3

Номер детали на чертеже:

3

Filter

Заводской номер: 9403070 Количество на модель: 2
9403070
2
4

Номер детали на чертеже:

4

Tube clip w. rubber

Заводской номер: 900001120 Количество на модель: 1
900001120
1
5

Номер детали на чертеже:

5

Vacuum indicator

Заводской номер: 9402210 Количество на модель: 2
9402210
2
6

Номер детали на чертеже:

6

Clamp

Заводской номер: 9403090 Количество на модель: 4
9403090
4
7

Номер детали на чертеже:

7

Hex head bolt

Заводской номер: 9006550 Количество на модель: x
9006550
x
8

Номер детали на чертеже:

8

Detent edged washer

Заводской номер: 9099101 Количество на модель: x
9099101
x
9

Номер детали на чертеже:

9

Washer

Заводской номер: 9103200 Количество на модель: x
9103200
x
10

Номер детали на чертеже:

10

Joint bolt-hose clamp

Заводской номер: 270010750 Количество на модель: 1
270010750
1
11

Номер детали на чертеже:

11

Reducer

Заводской номер: 270057650 Количество на модель: 1
270057650
1
12

Номер детали на чертеже:

12

Joint bolt-hose clamp

Заводской номер: 270010740 Количество на модель: 5
270010740
5
13

Номер детали на чертеже:

13

Bracket

Заводской номер: 200265330 Количество на модель: 1
200265330
1
14

Номер детали на чертеже:

14

Pre-Cleaner

Заводской номер: 270036820 Количество на модель: 2
270036820
2
14

Номер детали на чертеже:

14

Pre-Cleaner

Заводской номер: 270001970 Количество на модель: 2
270001970
2
15

Номер детали на чертеже:

15

Joint bolt-hose clamp

Заводской номер: 270010730 Количество на модель: 6
270010730
6
16

Номер детали на чертеже:

16

Adapter-optional

Заводской номер: 200244890 Количество на модель: 2
200244890
2
17

Номер детали на чертеже:

17

Reducer

Заводской номер: 200265420 Количество на модель: 1
200265420
1
18

Номер детали на чертеже:

18

Hose clamp

Заводской номер: 270001920 Количество на модель: 2
270001920
2
19

Номер детали на чертеже:

19

Spiral hose

Заводской номер: 200216310 Количество на модель: 1
200216310
1
20

Номер детали на чертеже:

20

Hex head bolt

Заводской номер: 9006560 Количество на модель: x
9006560
x
21

Номер детали на чертеже:

21

Joint bolt-hose clamp

Заводской номер: 270061300 Количество на модель: 2
270061300
2
22

Номер детали на чертеже:

22

Rubber bend-45°

Заводской номер: 270057200 Количество на модель: 1
270057200
1
23

Номер детали на чертеже:

23

Clean air pipe bottom

Заводской номер: 200259481 Количество на модель: 1
200259481
1
24

Номер детали на чертеже:

24

Hex head bolt

Заводской номер: 9006370 Количество на модель: x
9006370
x
25

Номер детали на чертеже:

25

Washer

Заводской номер: 9104140 Количество на модель: x
9104140
x
26

Номер детали на чертеже:

26

Detent edged washer

Заводской номер: 9099091 Количество на модель: x
9099091
x
27

Номер детали на чертеже:

27

Locknut

Заводской номер: 9087580 Количество на модель: x
9087580
x
28

Номер детали на чертеже:

28

Clean air knee

Заводской номер: 270041530 Количество на модель: 1
270041530
1
29

Номер детали на чертеже:

29

Reducer

Заводской номер: 270057740 Количество на модель: 1
270057740
1
30

Номер детали на чертеже:

30

Clean air pipe-front top

Заводской номер: 200264640 Количество на модель: 1
200264640
1
31

Номер детали на чертеже:

31

Hex nut

Заводской номер: 9082100 Количество на модель: x
9082100
x
32

Номер детали на чертеже:

32

Rubber bend-45°

Заводской номер: 270040930 Количество на модель: 1
270040930
1
33

Номер детали на чертеже:

33

Clean air pipe-back top

Заводской номер: 200276080 Количество на модель: 1
200276080
1
34

Номер детали на чертеже:

34

Corrugated tube

Заводской номер: 270041370 Количество на модель: 1
270041370
1
35

Номер детали на чертеже:

35

Screeninig sheet

Заводской номер: 200257150 Количество на модель: 1
200257150
1
36

Номер детали на чертеже:

36

Hex head bolt

Заводской номер: 9006140 Количество на модель: x
9006140
x
37

Номер детали на чертеже:

37

Detent edged washer

Заводской номер: 9099081 Количество на модель: x
9099081
x
38

Номер детали на чертеже:

38

Washer

Заводской номер: 9106030 Количество на модель: x
9106030
x
39

Номер детали на чертеже:

39

Rubber valve

Заводской номер: 9403640 Количество на модель: 2
9403640
2
40

Номер детали на чертеже:

40

Joint bolt-hose clamp

Заводской номер: 270011220 Количество на модель: 1
270011220
1
