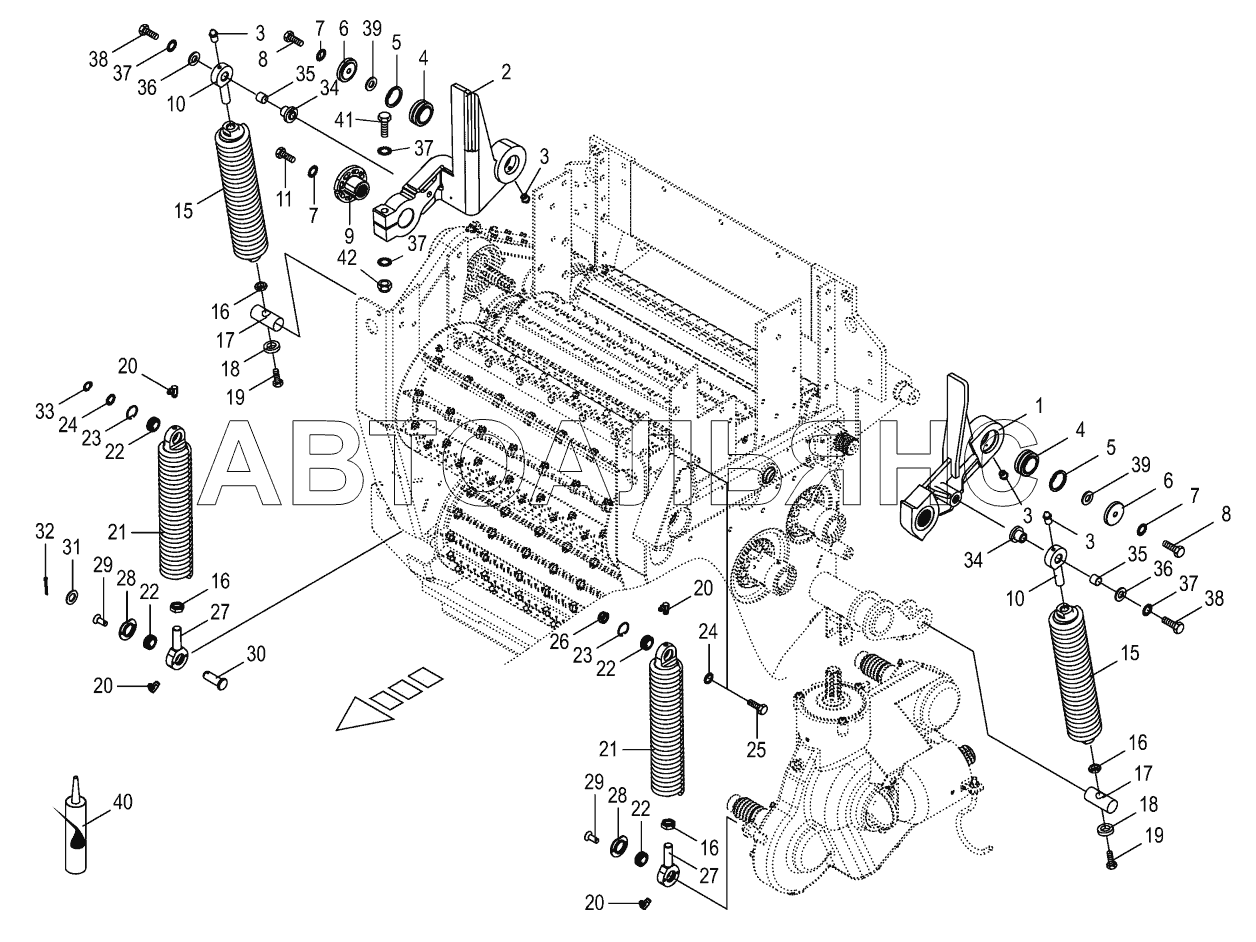

Oscillating levers/Tension spring BIG-X-850-1. Каталог 2018г.

Top roller gearbox BIG-X-850-1 Pivoting frame BIG-X-850-1

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

Rocker-left

Заводской номер: 200292910 Количество на модель: 1
200292910
1
2

Номер детали на чертеже:

2

Rocker arm rh. worked

Заводской номер: 202282081 Количество на модель: 1
202282081
1
3

Номер детали на чертеже:

3

Grease niple

Заводской номер: 9191050 Количество на модель: 4
9191050
4
4

Номер детали на чертеже:

4

Radial bearing

Заводской номер: 9347780 Количество на модель: 2
9347780
2
5

Номер детали на чертеже:

5

Circlip

Заводской номер: 9116590 Количество на модель: 2
9116590
2
6

Номер детали на чертеже:

6

Washer

Заводской номер: 2213140 Количество на модель: 2
2213140
2
7

Номер детали на чертеже:

7

Detent edged washer

Заводской номер: 9099091 Количество на модель: x
9099091
x
8

Номер детали на чертеже:

8

Hex head bolt

Заводской номер: 9006390 Количество на модель: x
9006390
x
9

Номер детали на чертеже:

9

Profile bushing

Заводской номер: 204235640 Количество на модель: 1
204235640
1
10

Номер детали на чертеже:

10

Pivoting element

Заводской номер: 200293770 Количество на модель: 2
200293770
2
11

Номер детали на чертеже:

11

Hex head bolt

Заводской номер: 9006370 Количество на модель: x
9006370
x
15

Номер детали на чертеже:

15

Tension spring

Заводской номер: 200262600 Количество на модель: 2
200262600
2
16

Номер детали на чертеже:

16

Hex nut-low form

Заводской номер: 9085251 Количество на модель: x
9085251
x
17

Номер детали на чертеже:

17

Pin

Заводской номер: 200262660 Количество на модель: 2
200262660
2
18

Номер детали на чертеже:

18

Washer

Заводской номер: 9103600 Количество на модель: x
9103600
x
19

Номер детали на чертеже:

19

Нeх bolt М20 х 120 zinc-nickel

Заводской номер: 900023170 Количество на модель: x
900023170
x
20

Номер детали на чертеже:

20

Grease niple

Заводской номер: 9191070 Количество на модель: 4
9191070
4
21

Номер детали на чертеже:

21

Tension spring

Заводской номер: 200274150 Количество на модель: 2
200274150
2
22

Номер детали на чертеже:

22

Radial bearing

Заводской номер: 9347510 Количество на модель: 4
9347510
4
23

Номер детали на чертеже:

23

Snap ring

Заводской номер: 900015840 Количество на модель: 2
900015840
2
24

Номер детали на чертеже:

24

Supporting disc

Заводской номер: 9107181 Количество на модель: x
9107181
x
26

Номер детали на чертеже:

26

Locknut

Заводской номер: 9087210 Количество на модель: x
9087210
x
27

Номер детали на чертеже:

27

Hinge shaft

Заводской номер: 2166241 Количество на модель: 2
2166241
2
28

Номер детали на чертеже:

28

Supporting disc

Заводской номер: 2280053 Количество на модель: 2
2280053
2
29

Номер детали на чертеже:

29

Countersunkscrew

Заводской номер: 9040051 Количество на модель: x
9040051
x
30

Номер детали на чертеже:

30

Pin

Заводской номер: 9160270 Количество на модель: 1
9160270
1
31

Номер детали на чертеже:

31

Washer

Заводской номер: 9105122 Количество на модель: x
9105122
x
32

Номер детали на чертеже:

32

Cotter pin

Заводской номер: 9120891 Количество на модель: 1
9120891
1
33

Номер детали на чертеже:

33

Circlip

Заводской номер: 9115210 Количество на модель: 1
9115210
1
34

Номер детали на чертеже:

34

Bushing

Заводской номер: 200285760 Количество на модель: 2
200285760
2
35

Номер детали на чертеже:

35

Bearing bush

Заводской номер: 9353340 Количество на модель: 2
9353340
2
36

Номер детали на чертеже:

36

Washer

Заводской номер: 9103620 Количество на модель: x
9103620
x
37

Номер детали на чертеже:

37

Detent edged washer

Заводской номер: 9099121 Количество на модель: x
9099121
x
38

Номер детали на чертеже:

38

Hex head bolt

Заводской номер: 9014830 Количество на модель: x
9014830
x
39

Номер детали на чертеже:

39

Washer

Заводской номер: 9106050 Количество на модель: x
9106050
x
40

Номер детали на чертеже:

40

Screw locking glue 250g to М56

Заводской номер: 270119950 Количество на модель: x
270119950
x
41

Номер детали на чертеже:

41

Hex head bolt

Заводской номер: 900001150 Количество на модель: x
900001150
x
42

Номер детали на чертеже:

42

Locknut

Заводской номер: 9087190 Количество на модель: x
9087190
x
