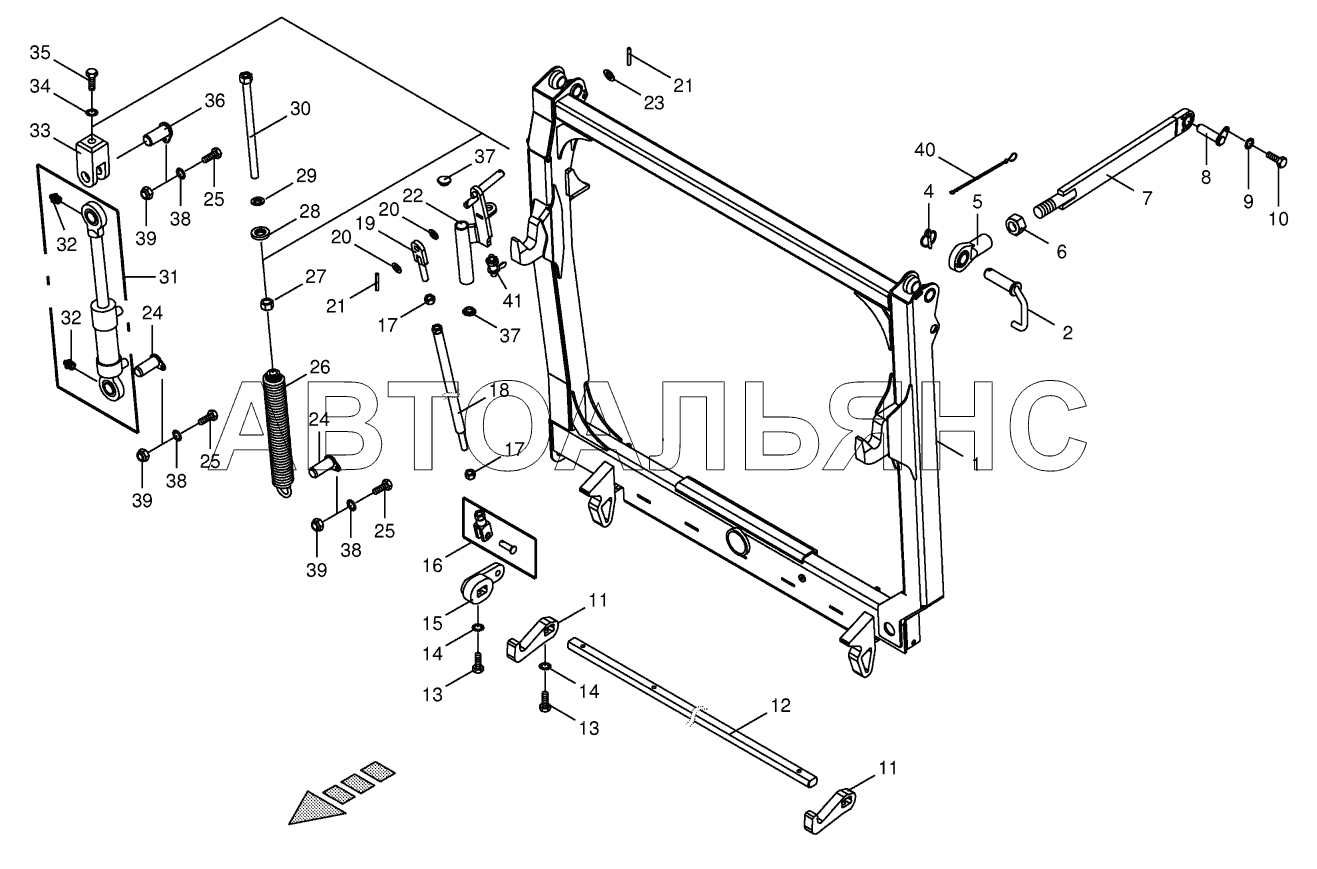

Pivoting frame BIG-X-850-1. Каталог 2018г.

Oscillating levers/Tension spring BIG-X-850-1 Chopping aggregate -cpl. without blades BIG-X-850-1

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение

Номер детали на чертеже:

Sealing set

Заводской номер: 270064970 Количество на модель: 1
270064970
1
1

Номер детали на чертеже:

1

Pendulum frame

Заводской номер: 202211460 Количество на модель: 1
202211460
1
2

Номер детали на чертеже:

2

Pin

Заводской номер: 200263191 Количество на модель: 2
200263191
2
4

Номер детали на чертеже:

4

Linch pin

Заводской номер: 9170002 Количество на модель: 2
9170002
2
5

Номер детали на чертеже:

5

Joint head

Заводской номер: 9347800 Количество на модель: 2
9347800
2
6

Номер детали на чертеже:

6

Hex nut

Заводской номер: 9080460 Количество на модель: x
9080460
x
7

Номер детали на чертеже:

7

Coupler

Заводской номер: 2174851 Количество на модель: 2
2174851
2
8

Номер детали на чертеже:

8

Pin

Заводской номер: 2166770 Количество на модель: 2
2166770
2
9

Номер детали на чертеже:

9

Detent edged washer

Заводской номер: 9099081 Количество на модель: x
9099081
x
10

Номер детали на чертеже:

10

Hex head bolt

Заводской номер: 9006140 Количество на модель: x 2
9006140
x 2
11

Номер детали на чертеже:

11

hook

Заводской номер: 200242071 Количество на модель: 1
200242071
1
12

Номер детали на чертеже:

12

Locking bar

Заводской номер: 200263200 Количество на модель: x
200263200
x
13

Номер детали на чертеже:

13

Hex head bolt

Заводской номер: 9006580 Количество на модель:
9006580
14

Номер детали на чертеже:

14

Detent edged washer

Заводской номер: 9099101 Количество на модель: x
9099101
x
15

Номер детали на чертеже:

15

Lever

Заводской номер: 200263260 Количество на модель: 1
200263260
1
16

Номер детали на чертеже:

16

Clevis

Заводской номер: 9271181 Количество на модель: 1
9271181
1
17

Номер детали на чертеже:

17

Hex nut

Заводской номер: 9080111 Количество на модель: x
9080111
x
18

Номер детали на чертеже:

18

Plunger rod

Заводской номер: 200263490 Количество на модель: 1
200263490
1
19

Номер детали на чертеже:

19

Strap

Заводской номер: 200263460 Количество на модель: 1
200263460
1
20

Номер детали на чертеже:

20

Washer

Заводской номер: 9103031 Количество на модель: x
9103031
x
21

Номер детали на чертеже:

21

Roll pin

Заводской номер: 9126432 Количество на модель: 2
9126432
2
22

Номер детали на чертеже:

22

Lever

Заводской номер: 202211610 Количество на модель: 1
202211610
1
23

Номер детали на чертеже:

23

Washer

Заводской номер: 9105122 Количество на модель: x
9105122
x
24

Номер детали на чертеже:

24

Pin

Заводской номер: 202203330 Количество на модель: 1
202203330
1
25

Номер детали на чертеже:

25

Hex head bolt

Заводской номер: 9006390 Количество на модель: x
9006390
x
26

Номер детали на чертеже:

26

Tension spring

Заводской номер: 1511506 Количество на модель: 1
1511506
1
27

Номер детали на чертеже:

27

Trapezoid nut

Заводской номер: 2280162 Количество на модель: 1
2280162
1
28

Номер детали на чертеже:

28

Ball socket

Заводской номер: 9106740 Количество на модель: 1
9106740
1
29

Номер детали на чертеже:

29

Washer

Заводской номер: 9106730 Количество на модель: 1
9106730
1
30

Номер детали на чертеже:

30

Spindle

Заводской номер: 2175000 Количество на модель: 1
2175000
1
31

Номер детали на чертеже:

31

Hydraulic cylinder

Заводской номер: 270057641 Количество на модель: 1
270057641
1
32

Номер детали на чертеже:

32

Grease niple

Заводской номер: 9191080 Количество на модель: 2
9191080
2
33

Номер детали на чертеже:

33

Retainer

Заводской номер: 202203300 Количество на модель: 1
202203300
1
34

Номер детали на чертеже:

34

Detent edged washer

Заводской номер: 9099131 Количество на модель: x
9099131
x
35

Номер детали на чертеже:

35

Hex head bolt

Заводской номер: 9003740 Количество на модель: x
9003740
x
37

Номер детали на чертеже:

37

Sealing plug

Заводской номер: 9250460 Количество на модель: 2
9250460
2
38

Номер детали на чертеже:

38

Detent edged washer

Заводской номер: 9099091 Количество на модель: x
9099091
x
39

Номер детали на чертеже:

39

Locknut

Заводской номер: 9087580 Количество на модель: x
9087580
x
40

Номер детали на чертеже:

40

Chain

Заводской номер: 9226230 Количество на модель: 2
9226230
2
41

Номер детали на чертеже:

41

Spring bolt

Заводской номер: 270069090 Количество на модель: 2
270069090
2
