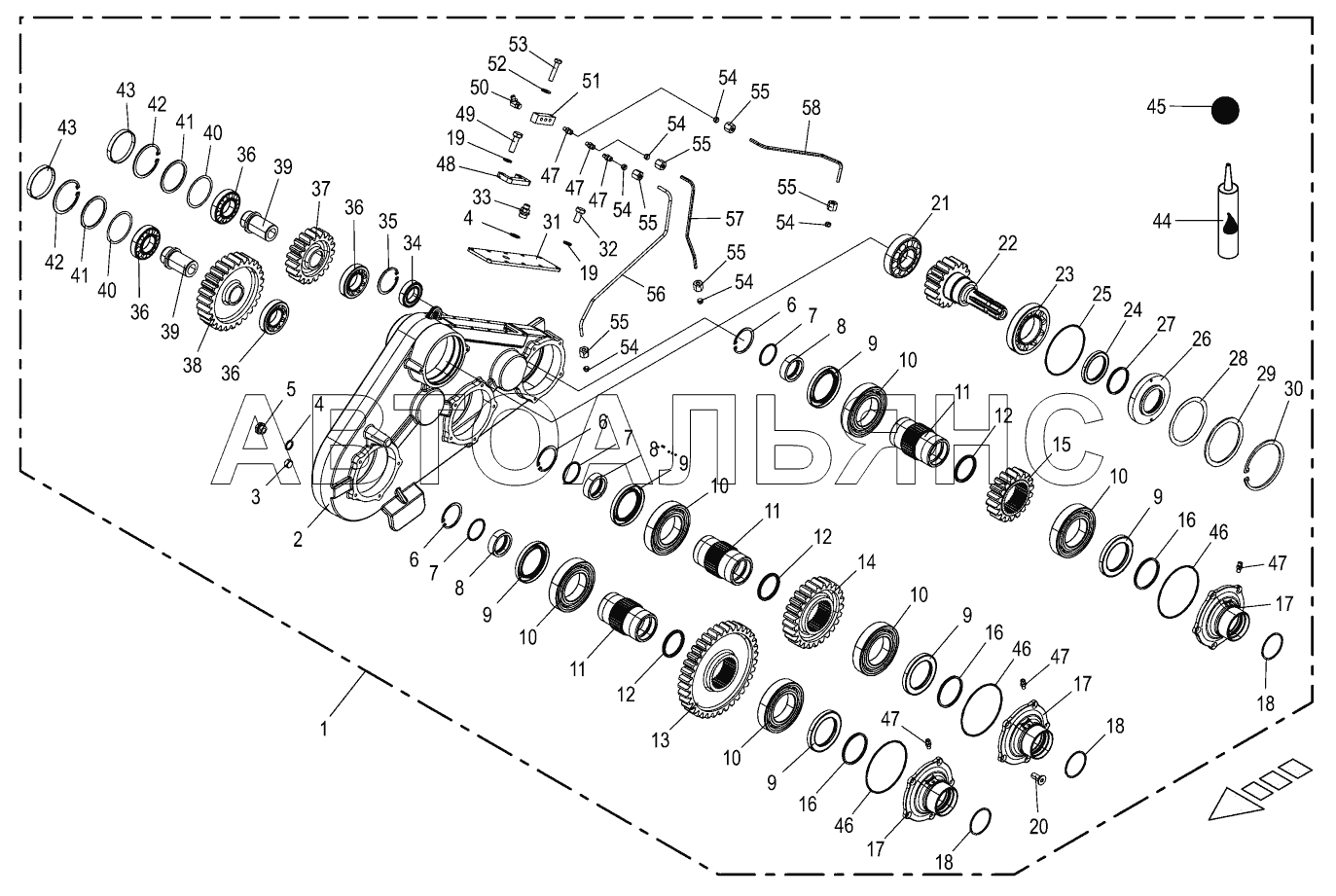

Top roller gearbox BIG-X-850-1. Каталог 2018г.

Roller gear below BIG-X-850-1 Oscillating levers/Tension spring BIG-X-850-1

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

Roller gear top assembled

Заводской номер: 202285450 Количество на модель: 1
202285450
1
2

Номер детали на чертеже:

2

Gearboх housing

Заводской номер: 202200850 Количество на модель: 1
202200850
1
3

Номер детали на чертеже:

3

Screw plug

Заводской номер: 9060401 Количество на модель: 1
9060401
1
4

Номер детали на чертеже:

4

Gasket ring

Заводской номер: 9377270 Количество на модель: 1
9377270
1
5

Номер детали на чертеже:

5

Oil sight glass

Заводской номер: 9198230 Количество на модель: 1
9198230
1
6

Номер детали на чертеже:

6

Circlip

Заводской номер: 9116570 Количество на модель: 3
9116570
3
7

Номер детали на чертеже:

7

O-ring

Заводской номер: 9376470 Количество на модель: 3
9376470
3
8

Номер детали на чертеже:

8

Reducing ring

Заводской номер: 200273680 Количество на модель: 3
200273680
3
9

Номер детали на чертеже:

9

Radial-shaft sealing ring

Заводской номер: 900000630 Количество на модель: 6
900000630
6
10

Номер детали на чертеже:

10

Grooved ball bearing

Заводской номер: 900014600 Количество на модель: 6
900014600
6
11

Номер детали на чертеже:

11

Hollow shaft

Заводской номер: 200273671 Количество на модель: 3
200273671
3
12

Номер детали на чертеже:

12

Four lobe cylinder seal

Заводской номер: 900005440 Количество на модель: 3
900005440
3
13

Номер детали на чертеже:

13

Spur gear

Заводской номер: 200269650 Количество на модель: 1
200269650
1
14

Номер детали на чертеже:

14

Spur gear

Заводской номер: 200269630 Количество на модель: 1
200269630
1
15

Номер детали на чертеже:

15

Spur gear

Заводской номер: 200269620 Количество на модель: 1
200269620
1
16

Номер детали на чертеже:

16

Lamellaring

Заводской номер: 900014580 Количество на модель: 3
900014580
3
17

Номер детали на чертеже:

17

Cover

Заводской номер: 202235791 Количество на модель: 3
202235791
3
18

Номер детали на чертеже:

18

Fey blade ring

Заводской номер: 900024080 Количество на модель: 3
900024080
3
19

Номер детали на чертеже:

19

Detent edged washer

Заводской номер: 9099030 Количество на модель: x
9099030
x
20

Номер детали на чертеже:

20

Countersunkscrew

Заводской номер: 9040241 Количество на модель: x
9040241
x
21

Номер детали на чертеже:

21

Taper roller bearing

Заводской номер: 9321380 Количество на модель: 1
9321380
1
22

Номер детали на чертеже:

22

Spur wheel shaft

Заводской номер: 200269560 Количество на модель: 1
200269560
1
23

Номер детали на чертеже:

23

Taper roller bearing

Заводской номер: 9321600 Количество на модель: 1
9321600
1
24

Номер детали на чертеже:

24

Radial-shaft sealing ring

Заводской номер: 9360880 Количество на модель: 1
9360880
1
25

Номер детали на чертеже:

25

O-ring

Заводской номер: 9375860 Количество на модель: 1
9375860
1
26

Номер детали на чертеже:

26

Ring

Заводской номер: 200273690 Количество на модель: 1
200273690
1
27

Номер детали на чертеже:

27

Lamellaring

Заводской номер: 900014590 Количество на модель: 1
900014590
1
28

Номер детали на чертеже:

28

Shim ring

Заводской номер: 9110250 Количество на модель: x
9110250
x
28

Номер детали на чертеже:

28

Shim ring

Заводской номер: 9110270 Количество на модель: x
9110270
x
28

Номер детали на чертеже:

28

Shim ring

Заводской номер: 9110280 Количество на модель: x
9110280
x
28

Номер детали на чертеже:

28

Shim ring

Заводской номер: 9110290 Количество на модель: x
9110290
x
29

Номер детали на чертеже:

29

Supporting disc

Заводской номер: 9107600 Количество на модель: x
9107600
x
30

Номер детали на чертеже:

30

Circlip

Заводской номер: 9116940 Количество на модель: 1
9116940
1
31

Номер детали на чертеже:

31

Cover

Заводской номер: 202285470 Количество на модель: 1
202285470
1
32

Номер детали на чертеже:

32

Hex head bolt

Заводской номер: 9006120 Количество на модель: x 1
9006120
x 1
33

Номер детали на чертеже:

33

Breather

Заводской номер: 9198111 Количество на модель:
9198111
34

Номер детали на чертеже:

34

Grooved ball bearing

Заводской номер: 9305070 Количество на модель: 1
9305070
1
35

Номер детали на чертеже:

35

Circlip

Заводской номер: 9116590 Количество на модель: 1
9116590
1
36

Номер детали на чертеже:

36

Taper roller bearing

Заводской номер: 9321070 Количество на модель: 4
9321070
4
37

Номер детали на чертеже:

37

Spur gear

Заводской номер: 200269570 Количество на модель: 1
200269570
1
38

Номер детали на чертеже:

38

Spur gear

Заводской номер: 200269550 Количество на модель: 1
200269550
1
39

Номер детали на чертеже:

39

Shaft

Заводской номер: 200273720 Количество на модель: 2
200273720
2
40

Номер детали на чертеже:

40

Shim ring

Заводской номер: 9110220 Количество на модель: x
9110220
x
40

Номер детали на чертеже:

40

Shim ring

Заводской номер: 9110230 Количество на модель: x
9110230
x
40

Номер детали на чертеже:

40

Shim ring

Заводской номер: 9108760 Количество на модель: x
9108760
x
41

Номер детали на чертеже:

41

Supporting disc

Заводской номер: 900012260 Количество на модель: x
900012260
x
42

Номер детали на чертеже:

42

Circlip

Заводской номер: 9116730 Количество на модель: 2
9116730
2
43

Номер детали на чертеже:

43

Sealing cap

Заводской номер: 900004260 Количество на модель: 2
900004260
2
44

Номер детали на чертеже:

44

Universal-sealant-silicone- free

Заводской номер: 9385521 Количество на модель: x
9385521
x
45

Номер детали на чертеже:

45

Oil-Id.-no.= 1ltr

Заводской номер: 9261010 Количество на модель:
9261010
46

Номер детали на чертеже:

46

O-ring

Заводской номер: 9375880 Количество на модель: 3
9375880
3
47

Номер детали на чертеже:

47

Male connector

Заводской номер: 9209201 Количество на модель: 6
9209201
6
48

Номер детали на чертеже:

48

Strip support

Заводской номер: 202285500 Количество на модель: 1
202285500
1
49

Номер детали на чертеже:

49

Hex head bolt

Заводской номер: 9006160 Количество на модель: x
9006160
x
50

Номер детали на чертеже:

50

Grease niple

Заводской номер: 9191060 Количество на модель: 3
9191060
3
51

Номер детали на чертеже:

51

Strip-incl. grease nipple

Заводской номер: 9209631 Количество на модель: 1
9209631
1
52

Номер детали на чертеже:

52

Detent edged washer

Заводской номер: 9099061 Количество на модель: x
9099061
x
53

Номер детали на чертеже:

53

Hex head bolt

Заводской номер: 9010281 Количество на модель: x
9010281
x
54

Номер детали на чертеже:

54

Cutting ring

Заводской номер: 9209160 Количество на модель: 6
9209160
6
55

Номер детали на чертеже:

55

Nozzle disc cap

Заводской номер: 9209050 Количество на модель: 6
9209050
6
56

Номер детали на чертеже:

56

Hyd. line

Заводской номер: 202273820 Количество на модель: 1
202273820
1
57

Номер детали на чертеже:

57

Hyd. line

Заводской номер: 202273810 Количество на модель: 1
202273810
1
58

Номер детали на чертеже:

58

Hyd. line

Заводской номер: 202273800 Количество на модель: 1
202273800
1
