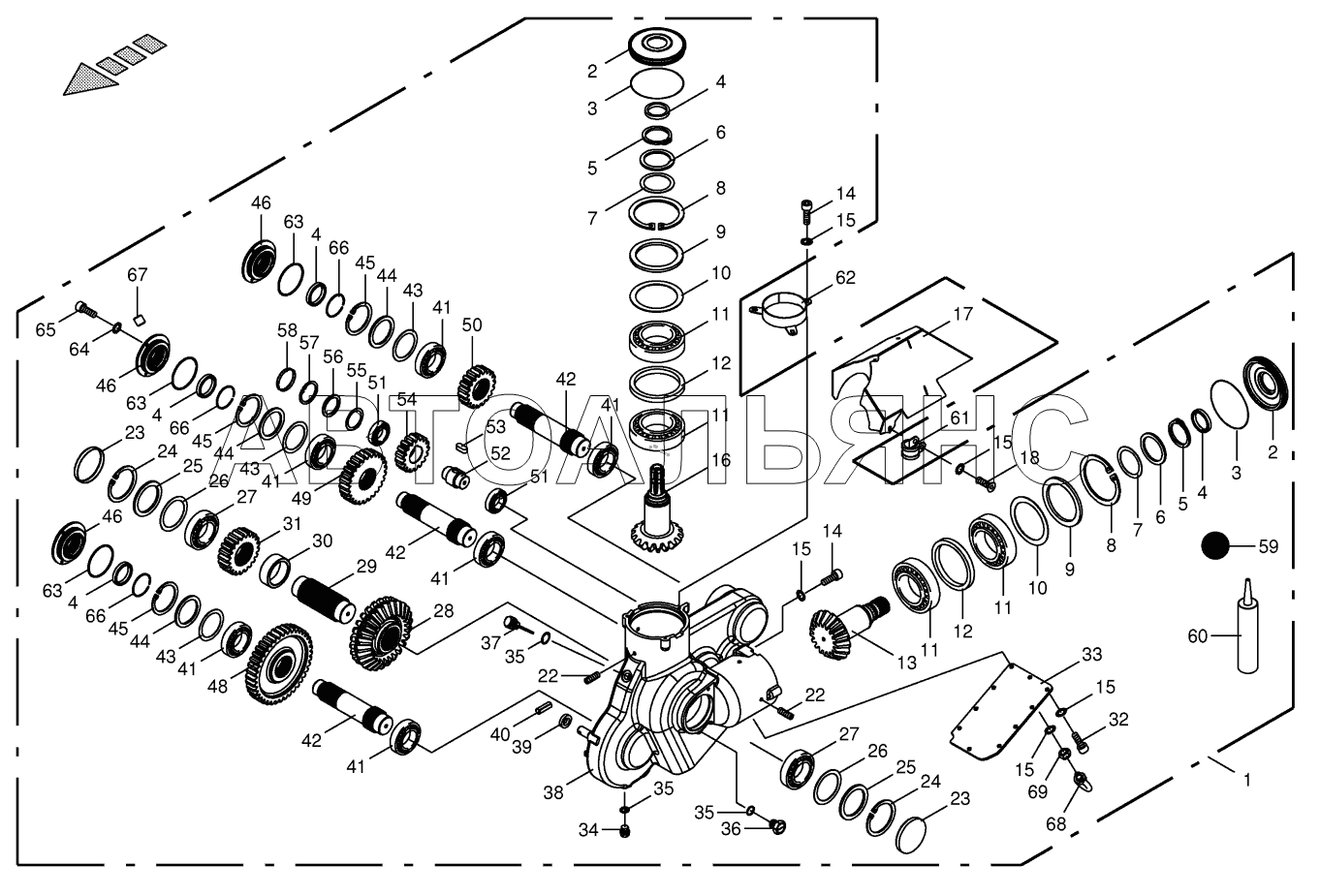

Roller gear below BIG-X-850-1. Каталог 2018г.

Angle gear BIG-X-850-1 Top roller gearbox BIG-X-850-1

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

Lower roller gearbox assembl.

Заводской номер: 202201031 Количество на модель: 1
202201031
1
2

Номер детали на чертеже:

2

Cover

Заводской номер: 200258740 Количество на модель: 2
200258740
2
3

Номер детали на чертеже:

3

O-ring

Заводской номер: 9375940 Количество на модель: 2
9375940
2
4

Номер детали на чертеже:

4

Radial-shaft sealing ring

Заводской номер: 900012740 Количество на модель: 5
900012740
5
5

Номер детали на чертеже:

5

Circlip

Заводской номер: 9115930 Количество на модель: 2
9115930
2
6

Номер детали на чертеже:

6

Supporting disc

Заводской номер: 9107431 Количество на модель: x
9107431
x
7

Номер детали на чертеже:

7

Shim ring

Заводской номер: 9109660 Количество на модель:
9109660
7

Номер детали на чертеже:

7

Shim ring

Заводской номер: 9109680 Количество на модель: x
9109680
x
7

Номер детали на чертеже:

7

Shim ring

Заводской номер: 9109690 Количество на модель: x
9109690
x
8

Номер детали на чертеже:

8

Circlip

Заводской номер: 9116980 Количество на модель: 2
9116980
2
9

Номер детали на чертеже:

9

Supporting disc

Заводской номер: 900020150 Количество на модель: x
900020150
x
10

Номер детали на чертеже:

10

Shim ring

Заводской номер: 9109320 Количество на модель: x
9109320
x
10

Номер детали на чертеже:

10

Shim ring

Заводской номер: 9109300 Количество на модель: x
9109300
x
10

Номер детали на чертеже:

10

Shim ring

Заводской номер: 900020190 Количество на модель: x
900020190
x
11

Номер детали на чертеже:

11

Taper roller bearing

Заводской номер: 9321510 Количество на модель: 4
9321510
4
12

Номер детали на чертеже:

12

Spacer ring

Заводской номер: 200258800 Количество на модель: 2
200258800
2
13

Номер детали на чертеже:

13

Cone pinion shaft

Заводской номер: 200243920 Количество на модель: 1
200243920
1
14

Номер детали на чертеже:

14

Allen screw

Заводской номер: 9030731 Количество на модель: x
9030731
x
15

Номер детали на чертеже:

15

Detent edged washer

Заводской номер: 9099081 Количество на модель:
9099081
16

Номер детали на чертеже:

16

Cone pinion shaft

Заводской номер: 200243970 Количество на модель: 1
200243970
1
17

Номер детали на чертеже:

17

Dirt deflector

Заводской номер: 202228700 Количество на модель: 1
202228700
1
18

Номер детали на чертеже:

18

Fillister head screw

Заводской номер: 900002170 Количество на модель: x
900002170
x
22

Номер детали на чертеже:

22

Threaded pin

Заводской номер: 9059110 Количество на модель: 4
9059110
4
23

Номер детали на чертеже:

23

Sealing cap

Заводской номер: 9252081 Количество на модель: 2
9252081
2
24

Номер детали на чертеже:

24

Circlip

Заводской номер: 9116860 Количество на модель: 2
9116860
2
25

Номер детали на чертеже:

25

Supporting disc

Заводской номер: 9107470 Количество на модель: x
9107470
x
26

Номер детали на чертеже:

26

Shim ring

Заводской номер: 9111680 Количество на модель: x
9111680
x
26

Номер детали на чертеже:

26

Shim ring

Заводской номер: 900004330 Количество на модель: x
900004330
x
26

Номер детали на чертеже:

26

Shim ring

Заводской номер: 9111660 Количество на модель: x
9111660
x
26

Номер детали на чертеже:

26

Shim ring

Заводской номер: 9111650 Количество на модель: x
9111650
x
27

Номер детали на чертеже:

27

Taper roller bearing

Заводской номер: 9321660 Количество на модель: 2
9321660
2
28

Номер детали на чертеже:

28

Bevel wheel

Заводской номер: 200243980 Количество на модель: 1
200243980
1
29

Номер детали на чертеже:

29

Distributor shaft

Заводской номер: 200244050 Количество на модель: 1
200244050
1
30

Номер детали на чертеже:

30

Spacer bushing

Заводской номер: 200244070 Количество на модель: 1
200244070
1
31

Номер детали на чертеже:

31

Spur pinion

Заводской номер: 200243990 Количество на модель: 1
200243990
1
32

Номер детали на чертеже:

32

Allen screw

Заводской номер: 9030751 Количество на модель: x 1
9030751
x 1
33

Номер детали на чертеже:

33

Gearbox cover

Заводской номер: 200258730 Количество на модель:
200258730
34

Номер детали на чертеже:

34

Screw plug

Заводской номер: 270010670 Количество на модель: 1
270010670
1
35

Номер детали на чертеже:

35

Gasket ring

Заводской номер: 9377270 Количество на модель: 3
9377270
3
36

Номер детали на чертеже:

36

Oil sight glass

Заводской номер: 9198230 Количество на модель: 1
9198230
1
37

Номер детали на чертеже:

37

Breather

Заводской номер: 9198111 Количество на модель: 1
9198111
1
38

Номер детали на чертеже:

38

Gearbox housing

Заводской номер: 202201022 Количество на модель: 1
202201022
1
39

Номер детали на чертеже:

39

Bushing

Заводской номер: 2810140 Количество на модель: 1
2810140
1
40

Номер детали на чертеже:

40

Roll pin

Заводской номер: 9126393 Количество на модель: 1
9126393
1
41

Номер детали на чертеже:

41

Taper roller bearing

Заводской номер: 9321550 Количество на модель: 6
9321550
6
42

Номер детали на чертеже:

42

Drive shaft

Заводской номер: 200244060 Количество на модель: 3
200244060
3
43

Номер детали на чертеже:

43

Shim ring

Заводской номер: 9109430 Количество на модель: x
9109430
x
43

Номер детали на чертеже:

43

Shim ring

Заводской номер: 9109470 Количество на модель: x
9109470
x
43

Номер детали на чертеже:

43

Shim ring

Заводской номер: 9109460 Количество на модель: x
9109460
x
43

Номер детали на чертеже:

43

Shim ring

Заводской номер: 9109450 Количество на модель: x
9109450
x
43

Номер детали на чертеже:

43

Shim ring

Заводской номер: 9109440 Количество на модель: x
9109440
x
44

Номер детали на чертеже:

44

Supporting disc

Заводской номер: 9107440 Количество на модель: x
9107440
x
45

Номер детали на чертеже:

45

Circlip

Заводской номер: 9116800 Количество на модель: 3
9116800
3
46

Номер детали на чертеже:

46

Gearbox sealing flange

Заводской номер: 202200992 Количество на модель: 3
202200992
3
48

Номер детали на чертеже:

48

Spur gear

Заводской номер: 200244000 Количество на модель: 1
200244000
1
49

Номер детали на чертеже:

49

Spur gear

Заводской номер: 200244010 Количество на модель: 1
200244010
1
50

Номер детали на чертеже:

50

Spur gear

Заводской номер: 200244030 Количество на модель: 1
200244030
1
51

Номер детали на чертеже:

51

Taper roller bearing

Заводской номер: 9321060 Количество на модель: 2
9321060
2
52

Номер детали на чертеже:

52

Intermediate shaft

Заводской номер: 200244040 Количество на модель: 1
200244040
1
53

Номер детали на чертеже:

53

Fit-in key

Заводской номер: 9152001 Количество на модель: 1
9152001
1
54

Номер детали на чертеже:

54

Spur pinion

Заводской номер: 200244020 Количество на модель: 1
200244020
1
55

Номер детали на чертеже:

55

Shim ring

Заводской номер: 9108330 Количество на модель: x
9108330
x
55

Номер детали на чертеже:

55

Shim ring

Заводской номер: 9108340 Количество на модель: x
9108340
x
56

Номер детали на чертеже:

56

Supporting disc

Заводской номер: 9107390 Количество на модель: x
9107390
x
57

Номер детали на чертеже:

57

Circlip

Заводской номер: 9116680 Количество на модель: 1
9116680
1
58

Номер детали на чертеже:

58

Sealing cap

Заводской номер: 9252031 Количество на модель: 1
9252031
1
59

Номер детали на чертеже:

59

Oil-Id.-no.= 1ltr

Заводской номер: 9261010 Количество на модель: 3
9261010
3
60

Номер детали на чертеже:

60

Universal-sealant-silicone- free

Заводской номер: 9385521 Количество на модель: x
9385521
x
61

Номер детали на чертеже:

61

Tube clip w. rubber

Заводской номер: 9240610 Количество на модель: 1
9240610
1
62

Номер детали на чертеже:

62

Centring system

Заводской номер: 200268930 Количество на модель: 1
200268930
1
63

Номер детали на чертеже:

63

O-ring

Заводской номер: 9376180 Количество на модель: 3
9376180
3
64

Номер детали на чертеже:

64

Detent edged washer

Заводской номер: 9099030 Количество на модель: x
9099030
x
66

Номер детали на чертеже:

66

Snap ring

Заводской номер: 9119060 Количество на модель: 3
9119060
3
67

Номер детали на чертеже:

67

Screw plug

Заводской номер: 270070070 Количество на модель: 6
270070070
6
68

Номер детали на чертеже:

68

Eyebolt

Заводской номер: 2804002 Количество на модель: 1
2804002
1
69

Номер детали на чертеже:

69

Locknut

Заводской номер: 9087060 Количество на модель: x
9087060
x
