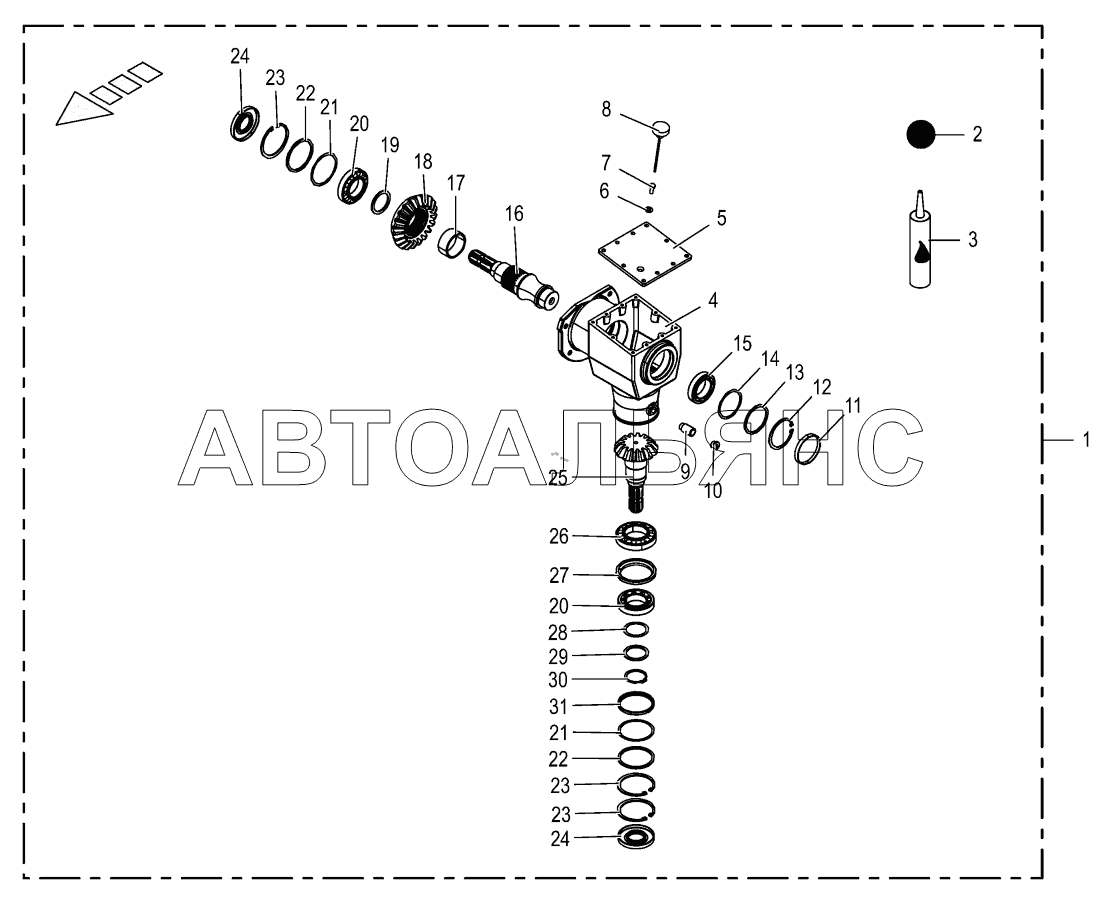

Angle gear BIG-X-850-1. Каталог 2018г.

Drive - feed rollers BIG-X-850-1 Roller gear below BIG-X-850-1

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

Angular gearbox assembled

Заводской номер: 202239742 Количество на модель: 1
202239742
1
2

Номер детали на чертеже:

2

Oil-Id.-no.= 1ltr

Заводской номер: 9261010 Количество на модель:
9261010
3

Номер детали на чертеже:

3

Universal-sealant-silicone- free

Заводской номер: 9385521 Количество на модель: x
9385521
x
4

Номер детали на чертеже:

4

Gearbox housing

Заводской номер: 202239731 Количество на модель: 1
202239731
1
5

Номер детали на чертеже:

5

Cover

Заводской номер: 202239700 Количество на модель: 1
202239700
1
6

Номер детали на чертеже:

6

Detent edged washer

Заводской номер: 9099081 Количество на модель: x
9099081
x
7

Номер детали на чертеже:

7

Hex head bolt

Заводской номер: 9006140 Количество на модель: x
9006140
x
8

Номер детали на чертеже:

8

Oil dip stick with fan

Заводской номер: 270139080 Количество на модель: 1
270139080
1
9

Номер детали на чертеже:

9

Thread extension

Заводской номер: 900019620 Количество на модель: 1
900019620
1
10

Номер детали на чертеже:

10

Screw plug

Заводской номер: 900019630 Количество на модель: 1
900019630
1
11

Номер детали на чертеже:

11

Sealing cap

Заводской номер: 900004260 Количество на модель: 1
900004260
1
12

Номер детали на чертеже:

12

Circlip

Заводской номер: 9116730 Количество на модель: 1
9116730
1
13

Номер детали на чертеже:

13

Supporting disc

Заводской номер: 900012260 Количество на модель: x
900012260
x
14

Номер детали на чертеже:

14

Shim ring

Заводской номер: 9110220 Количество на модель: x
9110220
x
14

Номер детали на чертеже:

14

Shim ring

Заводской номер: 9110230 Количество на модель: x
9110230
x
14

Номер детали на чертеже:

14

Shim ring

Заводской номер: 9108760 Количество на модель: x
9108760
x
14

Номер детали на чертеже:

14

Shim ring

Заводской номер: 9110241 Количество на модель: x
9110241
x
15

Номер детали на чертеже:

15

Taper roller bearing

Заводской номер: 9321770 Количество на модель: 1
9321770
1
16

Номер детали на чертеже:

16

Bevel gear shaft

Заводской номер: 202236720 Количество на модель: 1
202236720
1
17

Номер детали на чертеже:

17

Spacer sleeve

Заводской номер: 202237140 Количество на модель: 1
202237140
1
18

Номер детали на чертеже:

18

Bevel gear

Заводской номер: 202236750 Количество на модель: 1
202236750
1
19

Номер детали на чертеже:

19

Support washer

Заводской номер: 900018560 Количество на модель: x
900018560
x
20

Номер детали на чертеже:

20

Taper roller bearing

Заводской номер: 9321090 Количество на модель: 2
9321090
2
21

Номер детали на чертеже:

21

Shim ring

Заводской номер: 9109440 Количество на модель: x
9109440
x
21

Номер детали на чертеже:

21

Shim ring

Заводской номер: 9109450 Количество на модель: x
9109450
x
21

Номер детали на чертеже:

21

Shim ring

Заводской номер: 9109460 Количество на модель: x
9109460
x
21

Номер детали на чертеже:

21

Shim ring

Заводской номер: 9109470 Количество на модель: x
9109470
x
22

Номер детали на чертеже:

22

Supporting disc

Заводской номер: 900020200 Количество на модель: 3
900020200
3
23

Номер детали на чертеже:

23

Circlip

Заводской номер: 9116800 Количество на модель: 2
9116800
2
24

Номер детали на чертеже:

24

Radial-shaft sealing ring

Заводской номер: 900020130 Количество на модель: 2
900020130
2
25

Номер детали на чертеже:

25

Pinion shaft

Заводской номер: 202236730 Количество на модель: 1
202236730
1
26

Номер детали на чертеже:

26

Taper roller bearing

Заводской номер: 9321100 Количество на модель: 1
9321100
1
27

Номер детали на чертеже:

27

Support sleeve

Заводской номер: 202236560 Количество на модель: 1
202236560
1
28

Номер детали на чертеже:

28

Shim ring

Заводской номер: 9109000 Количество на модель: x
9109000
x
28

Номер детали на чертеже:

28

Shim ring

Заводской номер: 9109020 Количество на модель: x
9109020
x
28

Номер детали на чертеже:

28

Shim ring

Заводской номер: 9109030 Количество на модель: x
9109030
x
28

Номер детали на чертеже:

28

Shim ring

Заводской номер: 9109040 Количество на модель: x
9109040
x
29

Номер детали на чертеже:

29

Supporting disc

Заводской номер: 9107353 Количество на модель: x
9107353
x
30

Номер детали на чертеже:

30

Circlip

Заводской номер: 9115530 Количество на модель: 1
9115530
1
31

Номер детали на чертеже:

31

Support sleeve for circlip

Заводской номер: 202236550 Количество на модель: 1
202236550
1
