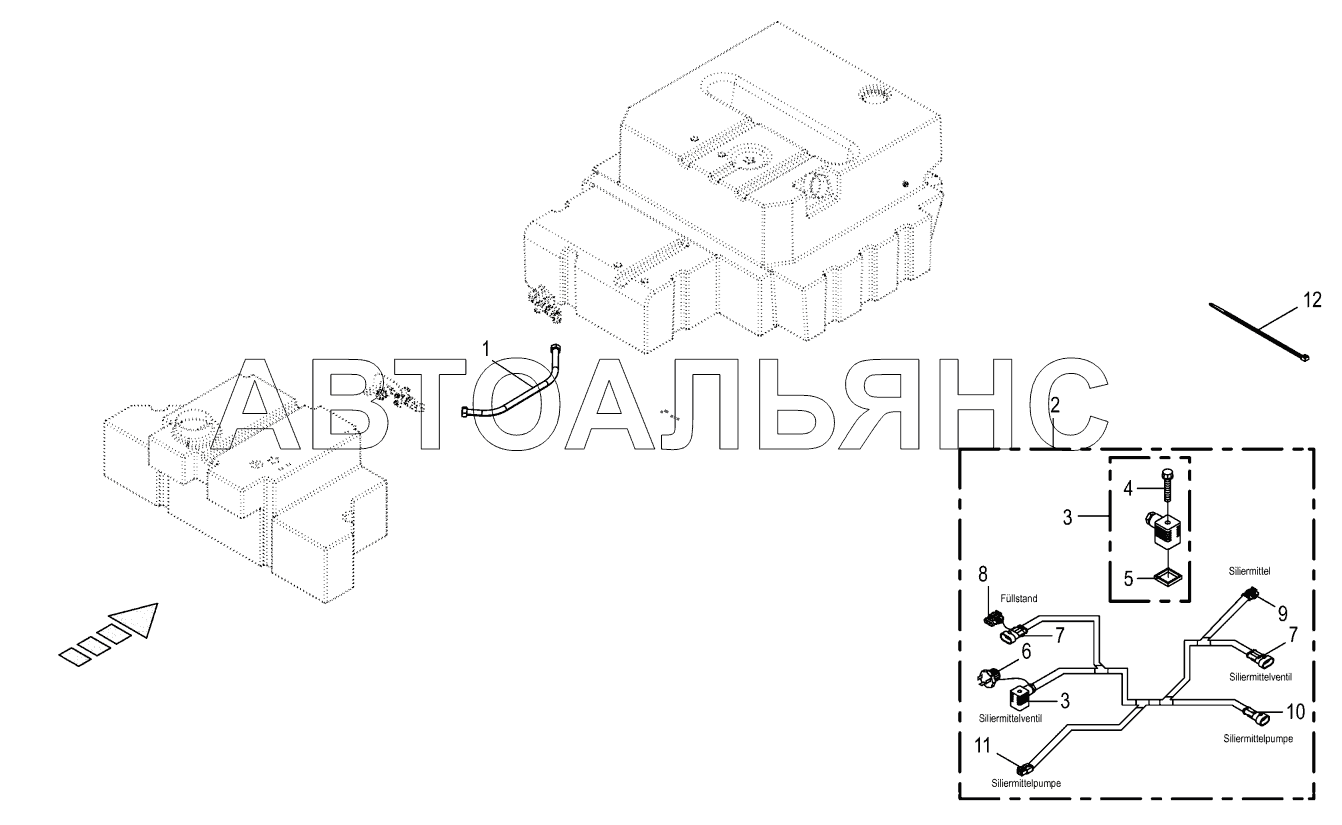

Accessories - auxiliary tank - diesel BIG-X-850-1. Каталог 2018г.

Auxiliary tank BIG-X-850-1 Silage agent system / Wiring harness BIG-X-850-1

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана
1
2
3
4
5
6
7
8
9
10
11
12

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

Hyd. hose

Заводской номер: 270144530 Количество на модель: 1
270144530
1
2

Номер детали на чертеже:

2

Wiring harness

Заводской номер: 200803620 Количество на модель: 1
200803620
1
3

Номер детали на чертеже:

3

Valve plug with LED

Заводской номер: 3019870 Количество на модель: x
3019870
x
4

Номер детали на чертеже:

4

Screw with straight-line curls

Заводской номер: 3021820 Количество на модель: x
3021820
x
5

Номер детали на чертеже:

5

Gasket

Заводской номер: 3011860 Количество на модель: x
3011860
x
6

Номер детали на чертеже:

6

Connector plug-2-pole

Заводской номер: 3020050 Количество на модель: x
3020050
x
7

Номер детали на чертеже:

7

Coupling socket-3-pole

Заводской номер: 3023550 Количество на модель: x
3023550
x
8

Номер детали на чертеже:

8

Blind bushing plug-3-pole

Заводской номер: 3029670 Количество на модель: x
3029670
x
9

Номер детали на чертеже:

9

Plug-3-pole

Заводской номер: 3023520 Количество на модель: x
3023520
x
10

Номер детали на чертеже:

10

Coupling socket-2-pole

Заводской номер: 3023560 Количество на модель: x
3023560
x
11

Номер детали на чертеже:

11

Plug 2-p Bu grey

Заводской номер: 3033162 Количество на модель: x
3033162
x
12

Номер детали на чертеже:

12

Cable band

Заводской номер: 9226711 Количество на модель: x
9226711
x
Auxiliary tank BIG-X-850-1 Silage agent system / Wiring harness BIG-X-850-1
