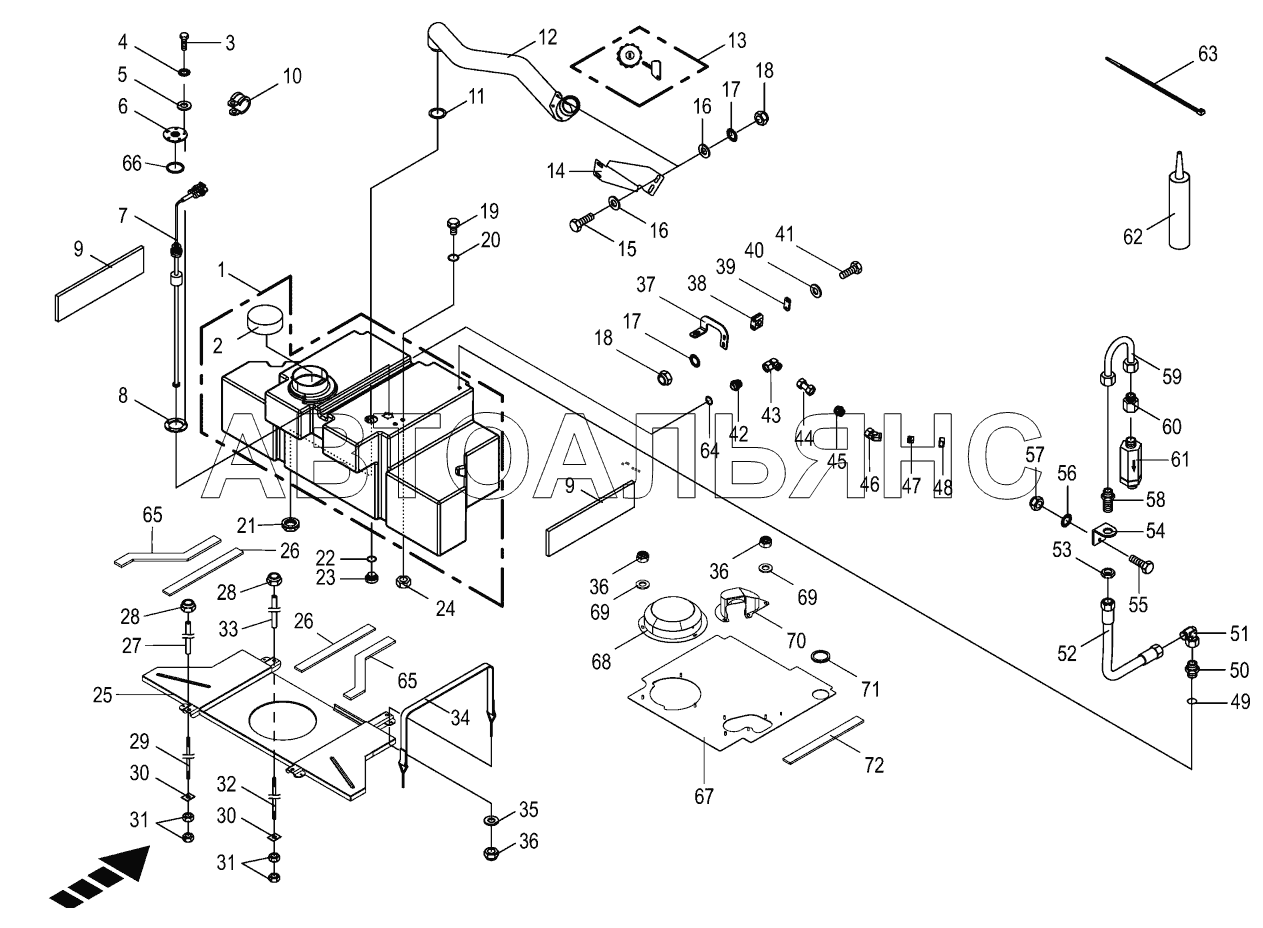

Auxiliary tank BIG-X-850-1. Каталог 2018г.

Diesel fuel pipe -Part II BIG-X-850-1 Accessories - auxiliary tank - diesel BIG-X-850-1

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение

Номер детали на чертеже:

Gasket

Заводской номер: 270018470 Количество на модель: 1
270018470
1
1

Номер детали на чертеже:

1

Auxiliary tank

Заводской номер: 2141710 Количество на модель: 1
2141710
1
2

Номер детали на чертеже:

2

Tank cap

Заводской номер: 270022060 Количество на модель: 1
270022060
1
3

Номер детали на чертеже:

3

Hex head bolt

Заводской номер: 900005410 Количество на модель: x
900005410
x
3

Номер детали на чертеже:

3

Hex head bolt

Заводской номер: 9002920 Количество на модель: x
9002920
x
4

Номер детали на чертеже:

4

Spring washer

Заводской номер: 9100310 Количество на модель: x
9100310
x
5

Номер детали на чертеже:

5

Washer

Заводской номер: 9103650 Количество на модель: x
9103650
x
6

Номер детали на чертеже:

6

Sensor support

Заводской номер: 2132370 Количество на модель: 1
2132370
1
7

Номер детали на чертеже:

7

Filling level sensor Silage additives

Заводской номер: 3050422 Количество на модель: 1
3050422
1
8

Номер детали на чертеже:

8

Gasket ring

Заводской номер: 270039651 Количество на модель: 1
270039651
1
9

Номер детали на чертеже:

9

Rubber plate

Заводской номер: 200227000 Количество на модель: 2
200227000
2
10

Номер детали на чертеже:

10

Tube clip w. rubber

Заводской номер: 9240080 Количество на модель: 1
9240080
1
11

Номер детали на чертеже:

11

Gasket

Заводской номер: 200241240 Количество на модель: 1
200241240
1
12

Номер детали на чертеже:

12

Filler pipe

Заводской номер: 200241210 Количество на модель: 1
200241210
1
13

Номер детали на чертеже:

13

Tank cap

Заводской номер: 200234280 Количество на модель: 1
200234280
1
14

Номер детали на чертеже:

14

Retainer

Заводской номер: 200241280 Количество на модель: 1
200241280
1
15

Номер детали на чертеже:

15

Hex head bolt

Заводской номер: 9006370 Количество на модель: x
9006370
x
16

Номер детали на чертеже:

16

Washer

Заводской номер: 9103611 Количество на модель: x
9103611
x
17

Номер детали на чертеже:

17

Detent edged washer

Заводской номер: 9099091 Количество на модель: x
9099091
x
18

Номер детали на чертеже:

18

Locknut

Заводской номер: 9087580 Количество на модель: x
9087580
x
19

Номер детали на чертеже:

19

Drain bolt

Заводской номер: 2158050 Количество на модель: 2
2158050
2
20

Номер детали на чертеже:

20

O-ring

Заводской номер: 9376370 Количество на модель: 2
9376370
2
21

Номер детали на чертеже:

21

Nut

Заводской номер: 200241250 Количество на модель: 1
200241250
1
22

Номер детали на чертеже:

22

Rubber seal

Заводской номер: 270065090 Количество на модель: 1
270065090
1
23

Номер детали на чертеже:

23

Screw plug

Заводской номер: 2147320 Количество на модель: 1
2147320
1
24

Номер детали на чертеже:

24

Hex nut-low form

Заводской номер: 9085242 Количество на модель: x
9085242
x
25

Номер детали на чертеже:

25

Subsurface

Заводской номер: 2145801 Количество на модель: 1
2145801
1
26

Номер детали на чертеже:

26

Rubber coat-below

Заводской номер: 2141460 Количество на модель: 2
2141460
2
27

Номер детали на чертеже:

27

Spacer tube-front

Заводской номер: 2147300 Количество на модель: 2
2147300
2
28

Номер детали на чертеже:

28

Locknut

Заводской номер: 9087190 Количество на модель: x
9087190
x
29

Номер детали на чертеже:

29

Threaded spindle-front

Заводской номер: 2141490 Количество на модель: 2
2141490
2
30

Номер детали на чертеже:

30

Pressure plate

Заводской номер: 2253441 Количество на модель: 4
2253441
4
31

Номер детали на чертеже:

31

Hex nut

Заводской номер: 9082200 Количество на модель: x
9082200
x
32

Номер детали на чертеже:

32

Threaded spindle-back

Заводской номер: 2141390 Количество на модель: 2
2141390
2
33

Номер детали на чертеже:

33

Spacer tube-back

Заводской номер: 2147290 Количество на модель: 2
2147290
2
34

Номер детали на чертеже:

34

Tension band

Заводской номер: 2145700 Количество на модель: 2
2145700
2
35

Номер детали на чертеже:

35

Washer

Заводской номер: 9103660 Количество на модель: x
9103660
x
36

Номер детали на чертеже:

36

Locknut

Заводской номер: 9087060 Количество на модель: x
9087060
x
37

Номер детали на чертеже:

37

Support

Заводской номер: 202270410 Количество на модель: 1
202270410
1
38

Номер детали на чертеже:

38

Tube clamp-2 halves

Заводской номер: 9251041 Количество на модель: 1
9251041
1
39

Номер детали на чертеже:

39

Cover plate

Заводской номер: 9251300 Количество на модель: 1
9251300
1
40

Номер детали на чертеже:

40

Washer

Заводской номер: 9104140 Количество на модель: x
9104140
x
41

Номер детали на чертеже:

41

Hex head bolt

Заводской номер: 9014380 Количество на модель: x
9014380
x
42

Номер детали на чертеже:

42

Connection

Заводской номер: 200202230 Количество на модель: 1
200202230
1
43

Номер детали на чертеже:

43

Angle lug

Заводской номер: 9208220 Количество на модель: 1
9208220
1
44

Номер детали на чертеже:

44

Hyd. line

Заводской номер: 202270480 Количество на модель: 1
202270480
1
45

Номер детали на чертеже:

45

Connector

Заводской номер: 9199210 Количество на модель: 1
9199210
1
46

Номер детали на чертеже:

46

Angle bracket w dir. setting

Заводской номер: 900026850 Количество на модель: 1
900026850
1
47

Номер детали на чертеже:

47

Locking cone w. O-ring

Заводской номер: 9193010 Количество на модель: 1
9193010
1
48

Номер детали на чертеже:

48

Nozzle disc cap

Заводской номер: 9208050 Количество на модель: 1
9208050
1
49

Номер детали на чертеже:

49

Gasket ring

Заводской номер: 9377270 Количество на модель: 1
9377270
1
50

Номер детали на чертеже:

50

Male connector

Заводской номер: 9209011 Количество на модель: 1
9209011
1
51

Номер детали на чертеже:

51

Angle lug

Заводской номер: 9210671 Количество на модель: 1
9210671
1
52

Номер детали на чертеже:

52

Hyd. hose

Заводской номер: 270134110 Количество на модель: 1
270134110
1
54

Номер детали на чертеже:

54

Supporting angle

Заводской номер: 200244570 Количество на модель: 1
200244570
1
55

Номер детали на чертеже:

55

Hex head bolt

Заводской номер: 900004770 Количество на модель: x
900004770
x
56

Номер детали на чертеже:

56

Detent edged washer

Заводской номер: 9099061 Количество на модель: x
9099061
x
57

Номер детали на чертеже:

57

Locknut

Заводской номер: 9087041 Количество на модель: x
9087041
x
58

Номер детали на чертеже:

58

Straight 2-way connector

Заводской номер: 9210871 Количество на модель: 1
9210871
1
59

Номер детали на чертеже:

59

Hydraulic line-incl. nozzle disc cap, cutting ring

Заводской номер: 200244580 Количество на модель: 1
200244580
1
60

Номер детали на чертеже:

60

Reducer fitting

Заводской номер: 9211601 Количество на модель: 1
9211601
1
61

Номер детали на чертеже:

61

High pressure filter

Заводской номер: 9191690 Количество на модель: 1
9191690
1
62

Номер детали на чертеже:

62

Gluten

Заводской номер: 3037740 Количество на модель: x
3037740
x
63

Номер детали на чертеже:

63

Cable band

Заводской номер: 9226711 Количество на модель: x
9226711
x
64

Номер детали на чертеже:

64

O-ring

Заводской номер: 9538840 Количество на модель: 1
9538840
1
65

Номер детали на чертеже:

65

Rubber plate

Заводской номер: 202281630 Количество на модель: 2
202281630
2
66

Номер детали на чертеже:

66

Seal ring

Заводской номер: 900029040 Количество на модель: 1
900029040
1
67

Номер детали на чертеже:

67

Cover

Заводской номер: 202273911 Количество на модель: 1
202273911
1
68

Номер детали на чертеже:

68

Cover

Заводской номер: 202273922 Количество на модель: 1
202273922
1
69

Номер детали на чертеже:

69

Washer

Заводской номер: 9104130 Количество на модель: x
9104130
x
70

Номер детали на чертеже:

70

Lid small

Заводской номер: 202273932 Количество на модель: 1
202273932
1
71

Номер детали на чертеже:

71

Grommet

Заводской номер: 270156840 Количество на модель: 1
270156840
1
72

Номер детали на чертеже:

72

Self-adhesive sealing strip-Id.-no.= 1m

Заводской номер: 9385560 Количество на модель: x
9385560
x
