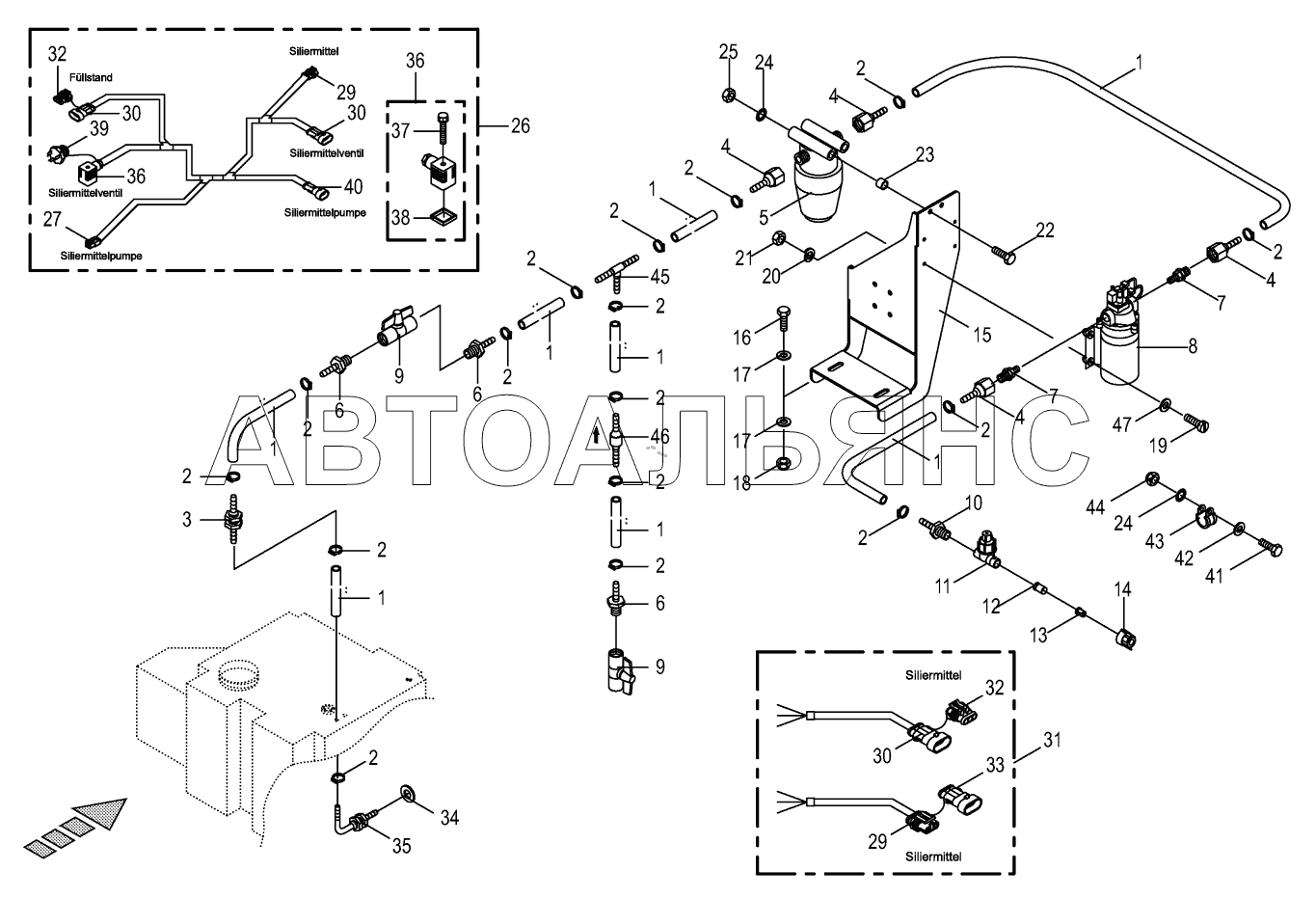

Silage agent system / Wiring harness BIG-X-850-1. Каталог 2018г.

Accessories - auxiliary tank - diesel BIG-X-850-1 Regulated silage agent dosing BIG-X-850-1

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение

Номер детали на чертеже:

Elbow union

Заводской номер: 9405190 Количество на модель: 1
9405190
1
1

Номер детали на чертеже:

1

Pressure hose-red

Заводской номер: 9405110 Количество на модель: 1
9405110
1
2

Номер детали на чертеже:

2

Tube clip

Заводской номер: 9240011 Количество на модель: 16
9240011
16
3

Номер детали на чертеже:

3

Straight 2-way connector

Заводской номер: 9405090 Количество на модель: 1
9405090
1
4

Номер детали на чертеже:

4

Connector

Заводской номер: 9405070 Количество на модель: 4
9405070
4
5

Номер детали на чертеже:

5

Filter

Заводской номер: 9405060 Количество на модель: 1
9405060
1
6

Номер детали на чертеже:

6

Connector

Заводской номер: 9405220 Количество на модель: 3
9405220
3
7

Номер детали на чертеже:

7

Double nipple

Заводской номер: 9405050 Количество на модель: 2
9405050
2
8

Номер детали на чертеже:

8

Silage agent pump

Заводской номер: 3039840 Количество на модель: 1
3039840
1
9

Номер детали на чертеже:

9

Ball cock

Заводской номер: 9405210 Количество на модель: 2
9405210
2
10

Номер детали на чертеже:

10

Connector

Заводской номер: 9405250 Количество на модель: 1
9405250
1
11

Номер детали на чертеже:

11

Threaded nozzle support

Заводской номер: 9405140 Количество на модель: 1
9405140
1
12

Номер детали на чертеже:

12

Filter cartridge

Заводской номер: 9405200 Количество на модель: 1
9405200
1
13

Номер детали на чертеже:

13

Flat stream nozzle-orange

Заводской номер: 9405120 Количество на модель: 1
9405120
1
13

Номер детали на чертеже:

13

Flat stream nozzle-red

Заводской номер: 9405150 Количество на модель: 1
9405150
1
13

Номер детали на чертеже:

13

Flat stream nozzle-blue

Заводской номер: 9405170 Количество на модель: 1
9405170
1
14

Номер детали на чертеже:

14

Bayonet cap-orange

Заводской номер: 9405130 Количество на модель: 1
9405130
1
14

Номер детали на чертеже:

14

Bayonet cap-red

Заводской номер: 9405160 Количество на модель: 1
9405160
1
14

Номер детали на чертеже:

14

Bayonet cap-blue

Заводской номер: 9405180 Количество на модель: 1
9405180
1
15

Номер детали на чертеже:

15

Support

Заводской номер: 200270160 Количество на модель: 1
200270160
1
16

Номер детали на чертеже:

16

Hex head bolt

Заводской номер: 9006370 Количество на модель: x
9006370
x
17

Номер детали на чертеже:

17

Washer

Заводской номер: 900001210 Количество на модель: x
900001210
x
18

Номер детали на чертеже:

18

Locknut

Заводской номер: 9087580 Количество на модель: x
9087580
x
19

Номер детали на чертеже:

19

Allen screw

Заводской номер: 9036610 Количество на модель: x
9036610
x
20

Номер детали на чертеже:

20

Spring washer

Заводской номер: 9100310 Количество на модель: x
9100310
x
21

Номер детали на чертеже:

21

Hex nut

Заводской номер: 9082071 Количество на модель: x
9082071
x
22

Номер детали на чертеже:

22

Hex head bolt

Заводской номер: 9010081 Количество на модель: x
9010081
x
23

Номер детали на чертеже:

23

Bushing

Заводской номер: 2147350 Количество на модель: 1
2147350
1
24

Номер детали на чертеже:

24

Detent edged washer

Заводской номер: 9099081 Количество на модель: x
9099081
x
25

Номер детали на чертеже:

25

Hex nut

Заводской номер: 9082100 Количество на модель: x
9082100
x
26

Номер детали на чертеже:

26

Wiring harness

Заводской номер: 200803620 Количество на модель: 1
200803620
1
27

Номер детали на чертеже:

27

Plug 2-p Bu grey

Заводской номер: 3033162 Количество на модель: x
3033162
x
29

Номер детали на чертеже:

29

Plug-3-pole

Заводской номер: 3023520 Количество на модель: x
3023520
x
30

Номер детали на чертеже:

30

Coupling socket-3-pole

Заводской номер: 3023550 Количество на модель: x
3023550
x
31

Номер детали на чертеже:

31

Wiring harness

Заводской номер: 3035581 Количество на модель: 1
3035581
1
32

Номер детали на чертеже:

32

Blind bushing plug-3-pole

Заводской номер: 3029670 Количество на модель: x
3029670
x
33

Номер детали на чертеже:

33

Blind-pin casing-3-pole

Заводской номер: 3033790 Количество на модель: x
3033790
x
34

Номер детали на чертеже:

34

Washer

Заводской номер: 9105122 Количество на модель: x
9105122
x
36

Номер детали на чертеже:

36

Valve plug with LED

Заводской номер: 3019870 Количество на модель: x
3019870
x
37

Номер детали на чертеже:

37

Screw with straight-line curls

Заводской номер: 3021820 Количество на модель: x
3021820
x
38

Номер детали на чертеже:

38

Gasket

Заводской номер: 3011860 Количество на модель: x
3011860
x
39

Номер детали на чертеже:

39

Connector plug-2-pole

Заводской номер: 3020050 Количество на модель: x
3020050
x
40

Номер детали на чертеже:

40

Coupling socket-2-pole

Заводской номер: 3023560 Количество на модель: x
3023560
x
41

Номер детали на чертеже:

41

Hex head bolt

Заводской номер: 9006160 Количество на модель: x
9006160
x
42

Номер детали на чертеже:

42

Washer

Заводской номер: 9106030 Количество на модель: x
9106030
x
43

Номер детали на чертеже:

43

Tube clip w. rubber

Заводской номер: 900004190 Количество на модель: 4
900004190
4
44

Номер детали на чертеже:

44

Locknut

Заводской номер: 9087060 Количество на модель: x
9087060
x
45

Номер детали на чертеже:

45

T-connector

Заводской номер: 270013120 Количество на модель: 1
270013120
1
46

Номер детали на чертеже:

46

Non-return valve

Заводской номер: 270028200 Количество на модель: 1
270028200
1
47

Номер детали на чертеже:

47

Washer

Заводской номер: 9103650 Количество на модель: x
9103650
x
Accessories - auxiliary tank - diesel BIG-X-850-1 Regulated silage agent dosing BIG-X-850-1
