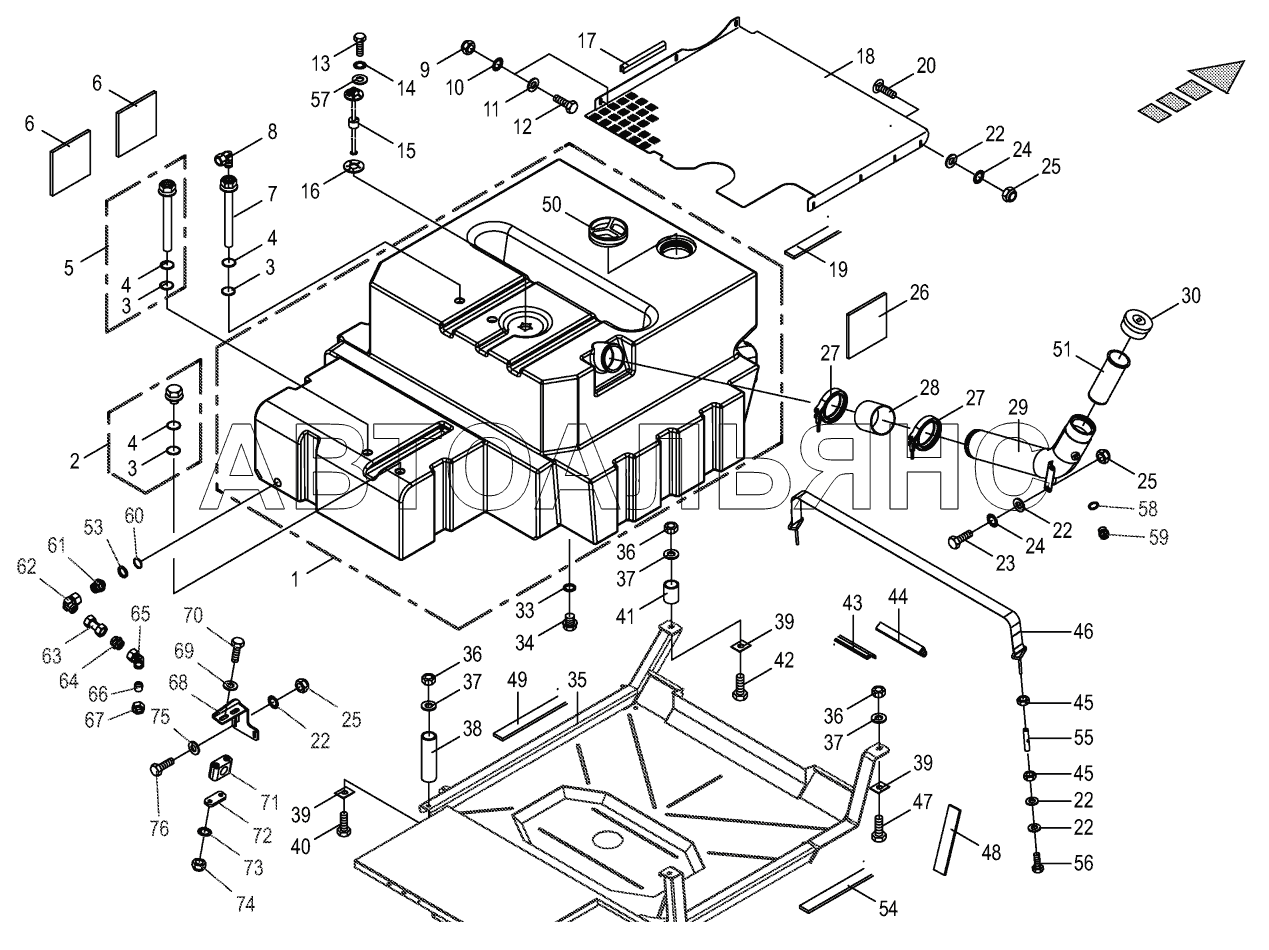

Diesel fuel tank BIG-X-850-1. Каталог 2018г.

Additive connection for trailer BIG-X-850-1 Diesel fuel pipe -Part I BIG-X-850-1

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

Diesel tank

Заводской номер: 270045570 Количество на модель: 1
270045570
1
2

Номер детали на чертеже:

2

Screw plug

Заводской номер: 2158020 Количество на модель: 1
2158020
1
3

Номер детали на чертеже:

3

O-ring

Заводской номер: 9375250 Количество на модель: 3
9375250
3
4

Номер детали на чертеже:

4

O-ring

Заводской номер: 9376340 Количество на модель: 3
9376340
3
4

Номер детали на чертеже:

4

O-ring 26 х 4,5

Заводской номер: 900024710 Количество на модель: 3
900024710
3
5

Номер детали на чертеже:

5

Return port

Заводской номер: 2169571 Количество на модель: 3
2169571
3
6

Номер детали на чертеже:

6

Rubber plate

Заводской номер: 202262700 Количество на модель: 2
202262700
2
6

Номер детали на чертеже:

6

Rubber plate

Заводской номер: 202262710 Количество на модель: 2
202262710
2
6

Номер детали на чертеже:

6

Rubber sheet

Заводской номер: 202262720 Количество на модель: 2
202262720
2
7

Номер детали на чертеже:

7

Flow connexion

Заводской номер: 2169612 Количество на модель: 1
2169612
1
8

Номер детали на чертеже:

8

Angle lug

Заводской номер: 9210671 Количество на модель: 1
9210671
1
9

Номер детали на чертеже:

9

Locknut

Заводской номер: 9087010 Количество на модель: x
9087010
x
10

Номер детали на чертеже:

10

Detent edged washer

Заводской номер: 9099101 Количество на модель: x
9099101
x
11

Номер детали на чертеже:

11

Washer

Заводской номер: 9106090 Количество на модель: x
9106090
x
12

Номер детали на чертеже:

12

Hex head bolt

Заводской номер: 9006570 Количество на модель: x
9006570
x
13

Номер детали на чертеже:

13

Hex bolt

Заводской номер: 900025110 Количество на модель: x
900025110
x
14

Номер детали на чертеже:

14

Spring washer

Заводской номер: 9100310 Количество на модель: x
9100310
x
15

Номер детали на чертеже:

15

Filling level sensor

Заводской номер: 200828540 Количество на модель: 1
200828540
1
16

Номер детали на чертеже:

16

Seal ring level sens diesel tank

Заводской номер: 270131950 Количество на модель: 1
270131950
1
17

Номер детали на чертеже:

17

Edge protection-Id.-no.= 1m

Заводской номер: 9251110 Количество на модель: x
9251110
x
18

Номер детали на чертеже:

18

Tank cover

Заводской номер: 200214790 Количество на модель: 1
200214790
1
19

Номер детали на чертеже:

19

Self-adhesive sealing strip-Id.-no.= 1m

Заводской номер: 9385560 Количество на модель: x
9385560
x
20

Номер детали на чертеже:

20

Coach bolt

Заводской номер: 9047322 Количество на модель: x
9047322
x
22

Номер детали на чертеже:

22

Detent edged washer

Заводской номер: 9099081 Количество на модель: x
9099081
x
23

Номер детали на чертеже:

23

Hex head bolt

Заводской номер: 9006160 Количество на модель: x
9006160
x
24

Номер детали на чертеже:

24

Washer

Заводской номер: 9104130 Количество на модель: x
9104130
x
25

Номер детали на чертеже:

25

Locknut

Заводской номер: 9087060 Количество на модель: x
9087060
x
26

Номер детали на чертеже:

26

Rubber plate

Заводской номер: 2150300 Количество на модель: 2
2150300
2
27

Номер детали на чертеже:

27

Joint bolt-hose clamp

Заводской номер: 9240400 Количество на модель: 2
9240400
2
28

Номер детали на чертеже:

28

Tank lug collar

Заводской номер: 200236470 Количество на модель: 1
200236470
1
29

Номер детали на чертеже:

29

Filler neck

Заводской номер: 2169761 Количество на модель: 1
2169761
1
30

Номер детали на чертеже:

30

Oil tank filler cap

Заводской номер: 9401230 Количество на модель: 1
9401230
1
33

Номер детали на чертеже:

33

O-ring

Заводской номер: 9376370 Количество на модель: 1
9376370
1
34

Номер детали на чертеже:

34

Drain bolt

Заводской номер: 2158050 Количество на модель: 1
2158050
1
35

Номер детали на чертеже:

35

Plastic tank holder

Заводской номер: 200254793 Количество на модель: 1
200254793
1
36

Номер детали на чертеже:

36

Hex nut

Заводской номер: 9082200 Количество на модель: x
9082200
x
37

Номер детали на чертеже:

37

Washer

Заводской номер: 9103620 Количество на модель:
9103620
38

Номер детали на чертеже:

38

Spacer tube

Заводской номер: 2169661 Количество на модель: 1
2169661
1
39

Номер детали на чертеже:

39

Pressure plate

Заводской номер: 2253441 Количество на модель: 4
2253441
4
40

Номер детали на чертеже:

40

Hex head bolt

Заводской номер: 9002220 Количество на модель: x
9002220
x
41

Номер детали на чертеже:

41

Spacer tube

Заводской номер: 2169651 Количество на модель: 1
2169651
1
42

Номер детали на чертеже:

42

Hex head bolt

Заводской номер: 9014920 Количество на модель: x
9014920
x
43

Номер детали на чертеже:

43

Rubber profile-Id.-no.= 1m

Заводской номер: 2233911 Количество на модель: x
2233911
x
44

Номер детали на чертеже:

44

Rubber profile-Id.-no.= 1m

Заводской номер: 9386941 Количество на модель: x
9386941
x
45

Номер детали на чертеже:

45

Hex nut

Заводской номер: 9082100 Количество на модель: x
9082100
x
46

Номер детали на чертеже:

46

Fabric tape

Заводской номер: 200273470 Количество на модель: 2
200273470
2
47

Номер детали на чертеже:

47

Hex head bolt

Заводской номер: 9011321 Количество на модель: x
9011321
x
48

Номер детали на чертеже:

48

Rubber plate

Заводской номер: 2274632 Количество на модель: 2
2274632
2
49

Номер детали на чертеже:

49

Rubber plate-below

Заводской номер: 2274612 Количество на модель: 1
2274612
1
50

Номер детали на чертеже:

50

Expurgatorial cap

Заводской номер: 270022070 Количество на модель: 1
270022070
1
51

Номер детали на чертеже:

51

Sieve

Заводской номер: 2169900 Количество на модель: 1
2169900
1
53

Номер детали на чертеже:

53

Rubber seal

Заводской номер: 270065090 Количество на модель: 1
270065090
1
54

Номер детали на чертеже:

54

Rubber plate -below

Заводской номер: 200267340 Количество на модель: 1
200267340
1
55

Номер детали на чертеже:

55

Threaded jacket

Заводской номер: 200273460 Количество на модель: 4
200273460
4
56

Номер детали на чертеже:

56

Hex head bolt

Заводской номер: 9002140 Количество на модель: x
9002140
x
57

Номер детали на чертеже:

57

Washer

Заводской номер: 9105001 Количество на модель: x
9105001
x
58

Номер детали на чертеже:

58

Gasket ring

Заводской номер: 9377270 Количество на модель: 1
9377270
1
59

Номер детали на чертеже:

59

Screw plug

Заводской номер: 9060101 Количество на модель: 1
9060101
1
60

Номер детали на чертеже:

60

O-ring

Заводской номер: 9538840 Количество на модель: 1
9538840
1
61

Номер детали на чертеже:

61

Connection

Заводской номер: 200202230 Количество на модель: 1
200202230
1
62

Номер детали на чертеже:

62

Angle lug

Заводской номер: 9208220 Количество на модель: 1
9208220
1
63

Номер детали на чертеже:

63

Hyd. line

Заводской номер: 202270480 Количество на модель: 1
202270480
1
64

Номер детали на чертеже:

64

Connector

Заводской номер: 9199210 Количество на модель: 1
9199210
1
65

Номер детали на чертеже:

65

Angle bracket w dir. setting

Заводской номер: 900026850 Количество на модель: 1
900026850
1
66

Номер детали на чертеже:

66

Locking cone w. O-ring

Заводской номер: 9193010 Количество на модель: 1
9193010
1
67

Номер детали на чертеже:

67

Nozzle disc cap

Заводской номер: 9208050 Количество на модель: 1
9208050
1
68

Номер детали на чертеже:

68

Support

Заводской номер: 202270440 Количество на модель: 1
202270440
1
69

Номер детали на чертеже:

69

Washer

Заводской номер: 9104140 Количество на модель: x
9104140
x
70

Номер детали на чертеже:

70

Hex head bolt

Заводской номер: 9014380 Количество на модель: x
9014380
x
71

Номер детали на чертеже:

71

Tube clamp-2 halves

Заводской номер: 9251041 Количество на модель: 1
9251041
1
72

Номер детали на чертеже:

72

Cover plate

Заводской номер: 9251300 Количество на модель: 1
9251300
1
73

Номер детали на чертеже:

73

Detent edged washer

Заводской номер: 9099091 Количество на модель: x
9099091
x
74

Номер детали на чертеже:

74

Locknut

Заводской номер: 9087580 Количество на модель: x
9087580
x
75

Номер детали на чертеже:

75

Washer

Заводской номер: 9106030 Количество на модель: x
9106030
x
