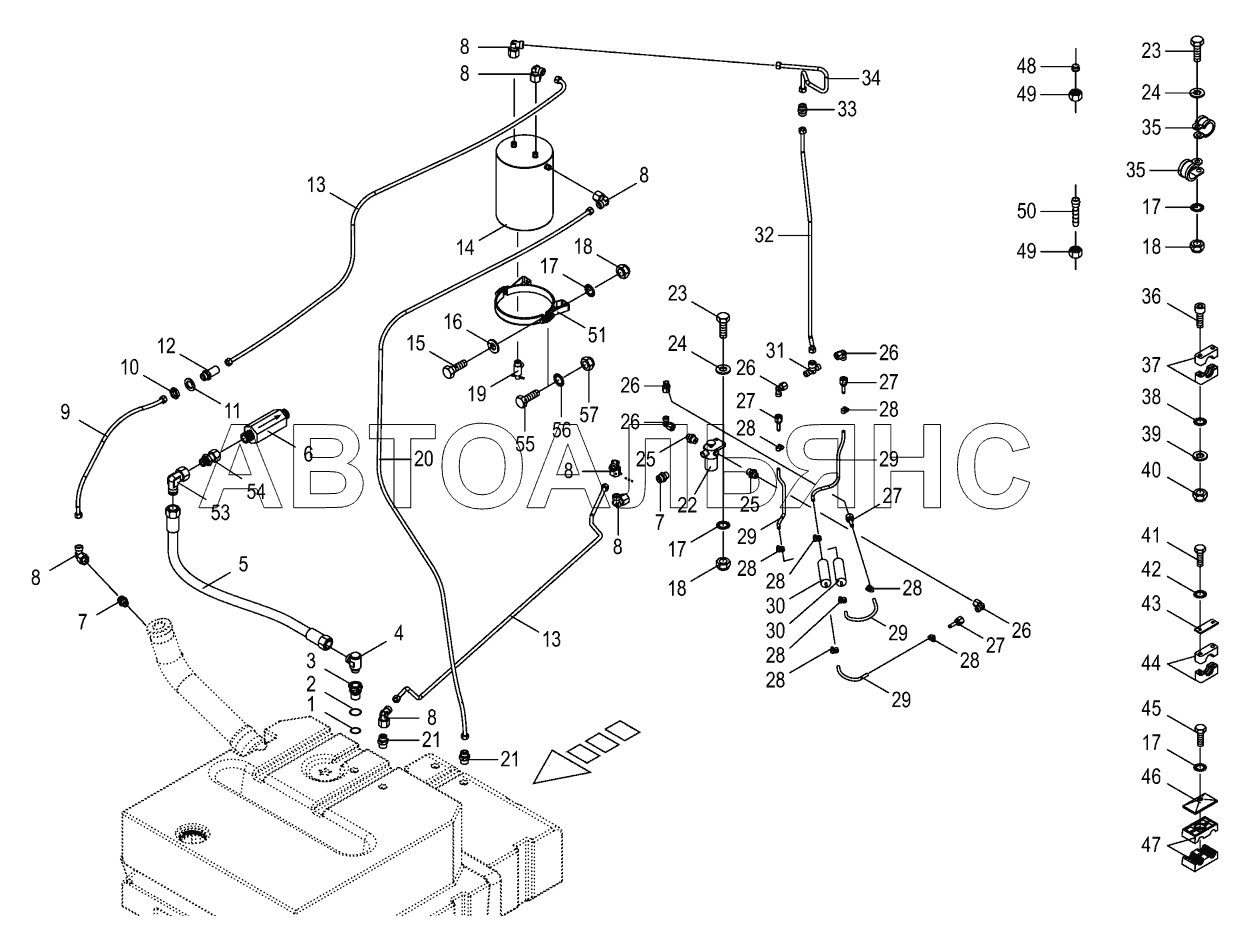

Diesel fuel pipe -Part I BIG-X-850-1. Каталог 2018г.

Diesel fuel tank BIG-X-850-1 Diesel fuel pipe -Part II BIG-X-850-1

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение

Номер детали на чертеже:

Filter insert

Заводской номер: 270156940 Количество на модель: 1
270156940
1

Номер детали на чертеже:

O-ring 26 х 4,5

Заводской номер: 900024710 Количество на модель: 1
900024710
1
1

Номер детали на чертеже:

1

O-ring

Заводской номер: 9376340 Количество на модель: 1
9376340
1
2

Номер детали на чертеже:

2

O-ring

Заводской номер: 9375250 Количество на модель: 1
9375250
1
3

Номер детали на чертеже:

3

Connector

Заводской номер: 200219150 Количество на модель: 1
200219150
1
4

Номер детали на чертеже:

4

Hinged union

Заводской номер: 900001400 Количество на модель: 1
900001400
1
5

Номер детали на чертеже:

5

Hyd. hose

Заводской номер: 270135050 Количество на модель: 1
270135050
1
6

Номер детали на чертеже:

6

High pressure filter

Заводской номер: 9191700 Количество на модель: 1
9191700
1
7

Номер детали на чертеже:

7

Male connector

Заводской номер: 9210572 Количество на модель: 1
9210572
1
8

Номер детали на чертеже:

8

Angle lug

Заводской номер: 9210651 Количество на модель: 7
9210651
7
9

Номер детали на чертеже:

9

Fuel pipe

Заводской номер: 202235560 Количество на модель: 1
202235560
1
10

Номер детали на чертеже:

10

Hex nut-low form

Заводской номер: 9210741 Количество на модель: x
9210741
x
11

Номер детали на чертеже:

11

Washer

Заводской номер: 9103690 Количество на модель: x
9103690
x
12

Номер детали на чертеже:

12

Straight 2-way connector

Заводской номер: 9212500 Количество на модель: 1
9212500
1
13

Номер детали на чертеже:

13

Fuel pipe

Заводской номер: 200257491 Количество на модель: 2
200257491
2
14

Номер детали на чертеже:

14

Intermediate tank

Заводской номер: 270041190 Количество на модель: 1
270041190
1
15

Номер детали на чертеже:

15

Hex head bolt

Заводской номер: 9006160 Количество на модель: x
9006160
x
16

Номер детали на чертеже:

16

Washer

Заводской номер: 9103660 Количество на модель: x
9103660
x
17

Номер детали на чертеже:

17

Detent edged washer

Заводской номер: 9099081 Количество на модель: x
9099081
x
18

Номер детали на чертеже:

18

Locknut

Заводской номер: 9087060 Количество на модель: x
9087060
x
19

Номер детали на чертеже:

19

Discharge drain

Заводской номер: 9193750 Количество на модель: 1
9193750
1
20

Номер детали на чертеже:

20

Fuel pipe

Заводской номер: 200257531 Количество на модель: 1
200257531
1
21

Номер детали на чертеже:

21

Male connector

Заводской номер: 9209111 Количество на модель: 2
9209111
2
22

Номер детали на чертеже:

22

Fuel hand priming pump

Заводской номер: 270128820 Количество на модель: 1
270128820
1
23

Номер детали на чертеже:

23

Hex head bolt

Заводской номер: 9006140 Количество на модель: x
9006140
x
23

Номер детали на чертеже:

23

Hex head bolt

Заводской номер: 9006170 Количество на модель: x
9006170
x
24

Номер детали на чертеже:

24

Washer

Заводской номер: 9104130 Количество на модель: x
9104130
x
25

Номер детали на чертеже:

25

Male connector

Заводской номер: 270049780 Количество на модель: 2
270049780
2
26

Номер детали на чертеже:

26

Angle lug

Заводской номер: 270049830 Количество на модель: 5
270049830
5
27

Номер детали на чертеже:

27

Bulkhead union preassem.

Заводской номер: 270049841 Количество на модель: 4
270049841
4
28

Номер детали на чертеже:

28

Hose clamp

Заводской номер: 9240340 Количество на модель: 8
9240340
8
29

Номер детали на чертеже:

29

Low pressure hose-Id.-no.=1m

Заводской номер: 270049850 Количество на модель: x
270049850
x
30

Номер детали на чертеже:

30

Fuel pump

Заводской номер: 270041200 Количество на модель: 2
270041200
2
31

Номер детали на чертеже:

31

T-reduction

Заводской номер: 270049810 Количество на модель: 1
270049810
1
32

Номер детали на чертеже:

32

Fuel pipe

Заводской номер: 200257511 Количество на модель: 1
200257511
1
33

Номер детали на чертеже:

33

Connector

Заводской номер: 9210531 Количество на модель: 1
9210531
1
34

Номер детали на чертеже:

34

Hydraulic line-incl. nozzle disc cap, cutting ring

Заводской номер: 200270950 Количество на модель: 1
200270950
1
35

Номер детали на чертеже:

35

Tube clip w. rubber

Заводской номер: 9240620 Количество на модель: 1
9240620
1
35

Номер детали на чертеже:

35

Tube clip w. rubber

Заводской номер: 9240550 Количество на модель: 4
9240550
4
36

Номер детали на чертеже:

36

Allen screw

Заводской номер: 9030502 Количество на модель: x
9030502
x
37

Номер детали на чертеже:

37

Tube clamp-2 halves

Заводской номер: 270050850 Количество на модель: 2
270050850
2
38

Номер детали на чертеже:

38

Detent edged washer

Заводской номер: 9099061 Количество на модель: x
9099061
x
39

Номер детали на чертеже:

39

Washer

Заводской номер: 9104111 Количество на модель: x
9104111
x
40

Номер детали на чертеже:

40

Locknut

Заводской номер: 9087041 Количество на модель: x
9087041
x
41

Номер детали на чертеже:

41

Hex head bolt

Заводской номер: 9014590 Количество на модель: x
9014590
x
42

Номер детали на чертеже:

42

Detent edged washer

Заводской номер: 9099101 Количество на модель: x
9099101
x
43

Номер детали на чертеже:

43

Cover plate

Заводской номер: 9251211 Количество на модель: 1
9251211
1
44

Номер детали на чертеже:

44

Tube clamp-2 halves

Заводской номер: 9251640 Количество на модель: 1
9251640
1
45

Номер детали на чертеже:

45

Hex head bolt

Заводской номер: 9014230 Количество на модель: x
9014230
x
45

Номер детали на чертеже:

45

Hex head bolt

Заводской номер: 9010491 Количество на модель: x
9010491
x
46

Номер детали на чертеже:

46

Cover plate

Заводской номер: 9251340 Количество на модель: 4
9251340
4
47

Номер детали на чертеже:

47

Tube clamp-2 halves

Заводской номер: 9251080 Количество на модель: 6
9251080
6
48

Номер детали на чертеже:

48

Cutting ring

Заводской номер: 9210471 Количество на модель: x
9210471
x
49

Номер детали на чертеже:

49

Nozzle disc cap

Заводской номер: 9210430 Количество на модель: x
9210430
x
50

Номер детали на чертеже:

50

Steer nippel

Заводской номер: 270066850 Количество на модель: x
270066850
x
51

Номер детали на чертеже:

51

Clamp

Заводской номер: 270076190 Количество на модель: 2
270076190
2
53

Номер детали на чертеже:

53

Angle lug

Заводской номер: 9211730 Количество на модель: 1
9211730
1
54

Номер детали на чертеже:

54

Reducer connector

Заводской номер: 900026430 Количество на модель: 1
900026430
1
55

Номер детали на чертеже:

55

Hex head bolt

Заводской номер: 900004400 Количество на модель: x
900004400
x
57

Номер детали на чертеже:

57

Locknut

Заводской номер: 9087010 Количество на модель: x
9087010
x
