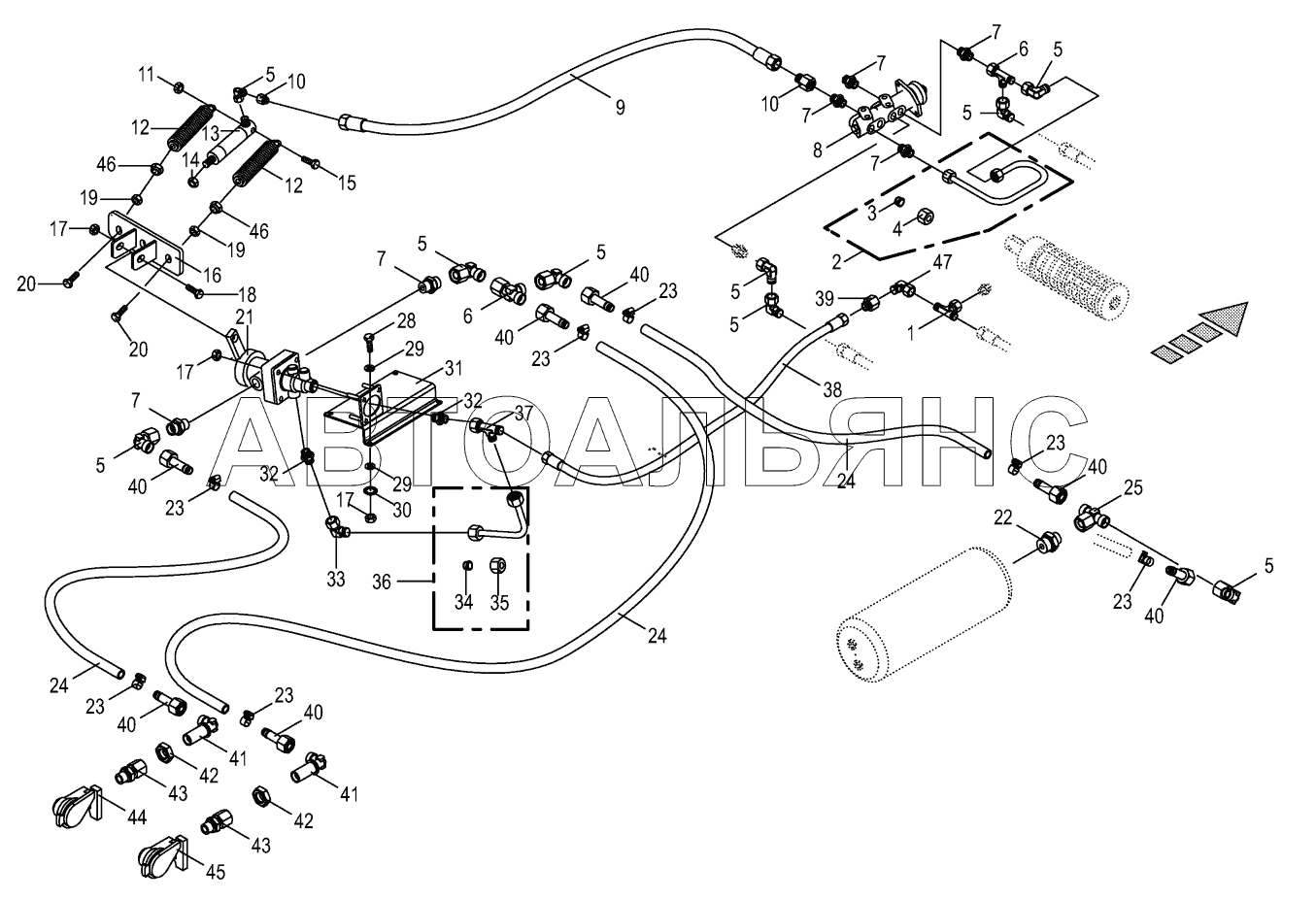

Additive connection for trailer BIG-X-850-1. Каталог 2018г.

Gear molasses pump BIG-X-850-1 Diesel fuel tank BIG-X-850-1

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение

Номер детали на чертеже:

Sealing set

Заводской номер: 9187341 Количество на модель: 1
9187341
1
1

Номер детали на чертеже:

1

T connector

Заводской номер: 9199680 Количество на модель: 1
9199680
1
2

Номер детали на чертеже:

2

Hydraulic line-incl. nozzle disc cap, cutting ring

Заводской номер: 200245280 Количество на модель: 1
200245280
1
3

Номер детали на чертеже:

3

Cutting ring

Заводской номер: 9210461 Количество на модель: x
9210461
x
4

Номер детали на чертеже:

4

Nozzle disc cap

Заводской номер: 9212060 Количество на модель: x
9212060
x
5

Номер детали на чертеже:

5

Angle lug

Заводской номер: 9210671 Количество на модель: 8
9210671
8
6

Номер детали на чертеже:

6

Adjustable L connection

Заводской номер: 9210791 Количество на модель: 2
9210791
2
7

Номер детали на чертеже:

7

Male connector

Заводской номер: 9210602 Количество на модель: 6
9210602
6
8

Номер детали на чертеже:

8

Brake valve

Заводской номер: 9455600 Количество на модель: 1
9455600
1
9

Номер детали на чертеже:

9

Hyd. hose

Заводской номер: 270012781 Количество на модель: 1
270012781
1
10

Номер детали на чертеже:

10

Reducer fitting

Заводской номер: 9210831 Количество на модель: 2
9210831
2
11

Номер детали на чертеже:

11

Locknut

Заводской номер: 9087010 Количество на модель: x
9087010
x
12

Номер детали на чертеже:

12

Tension spring

Заводской номер: 2733752 Количество на модель: 2
2733752
2
13

Номер детали на чертеже:

13

Hydraulic cylinder

Заводской номер: 2832311 Количество на модель: 1
2832311
1
14

Номер детали на чертеже:

14

Hex nut

Заводской номер: 9080022 Количество на модель: x
9080022
x
15

Номер детали на чертеже:

15

Hex head bolt

Заводской номер: 9014590 Количество на модель: x
9014590
x
16

Номер детали на чертеже:

16

Fork

Заводской номер: 2191450 Количество на модель: 1
2191450
1
17

Номер детали на чертеже:

17

Locknut

Заводской номер: 9087060 Количество на модель: x
9087060
x
18

Номер детали на чертеже:

18

Hex head bolt

Заводской номер: 9010421 Количество на модель: x
9010421
x
19

Номер детали на чертеже:

19

Hex nut

Заводской номер: 9082120 Количество на модель: x
9082120
x
20

Номер детали на чертеже:

20

Hex head bolt

Заводской номер: 9002891 Количество на модель: x
9002891
x
21

Номер детали на чертеже:

21

Control valve

Заводской номер: 9455610 Количество на модель: 1
9455610
1
22

Номер детали на чертеже:

22

Male connector

Заводской номер: 9197851 Количество на модель: 1
9197851
1
23

Номер детали на чертеже:

23

Tube clip

Заводской номер: 9240011 Количество на модель: 7
9240011
7
24

Номер детали на чертеже:

24

Hose-Id.-no.= 1m

Заводской номер: 9450850 Количество на модель: x
9450850
x
25

Номер детали на чертеже:

25

T connector

Заводской номер: 9210771 Количество на модель: 1
9210771
1
28

Номер детали на чертеже:

28

Hex head bolt

Заводской номер: 9006140 Количество на модель: x
9006140
x
29

Номер детали на чертеже:

29

Washer

Заводской номер: 9104130 Количество на модель: x
9104130
x
30

Номер детали на чертеже:

30

Detent edged washer

Заводской номер: 9099081 Количество на модель: x
9099081
x
31

Номер детали на чертеже:

31

Plate

Заводской номер: 2286610 Количество на модель: 1
2286610
1
32

Номер детали на чертеже:

32

Male connector

Заводской номер: 9193380 Количество на модель: 2
9193380
2
33

Номер детали на чертеже:

33

Angle lug

Заводской номер: 9212250 Количество на модель: 2
9212250
2
34

Номер детали на чертеже:

34

Cutting ring

Заводской номер: 9209160 Количество на модель: x
9209160
x
35

Номер детали на чертеже:

35

Nozzle disc cap

Заводской номер: 9209050 Количество на модель: x
9209050
x
36

Номер детали на чертеже:

36

Hydraulic line-incl. nozzle disc cap, cutting ring

Заводской номер: 2191410 Количество на модель: 1
2191410
1
37

Номер детали на чертеже:

37

Adjustable L connection

Заводской номер: 9212740 Количество на модель: 1
9212740
1
38

Номер детали на чертеже:

38

Hyd. hose

Заводской номер: 270012761 Количество на модель: 1
270012761
1
39

Номер детали на чертеже:

39

Reducer fitting

Заводской номер: 9193370 Количество на модель: 1
9193370
1
40

Номер детали на чертеже:

40

Hose connector

Заводской номер: 9450900 Количество на модель: 7
9450900
7
41

Номер детали на чертеже:

41

Connector

Заводской номер: 9210891 Количество на модель: 2
9210891
2
42

Номер детали на чертеже:

42

Hex nut-low form

Заводской номер: 9085242 Количество на модель: x
9085242
x
43

Номер детали на чертеже:

43

Male connector

Заводской номер: 9212040 Количество на модель: 2
9212040
2
44

Номер детали на чертеже:

44

Clutch head-yellow

Заводской номер: 9450780 Количество на модель: 1
9450780
1
45

Номер детали на чертеже:

45

Clutch head-red

Заводской номер: 9450770 Количество на модель: 1
9450770
1
46

Номер детали на чертеже:

46

Locknut

Заводской номер: 9087580 Количество на модель: x
9087580
x
47

Номер детали на чертеже:

47

Angle lug

Заводской номер: 9199650 Количество на модель: 1
9199650
1
