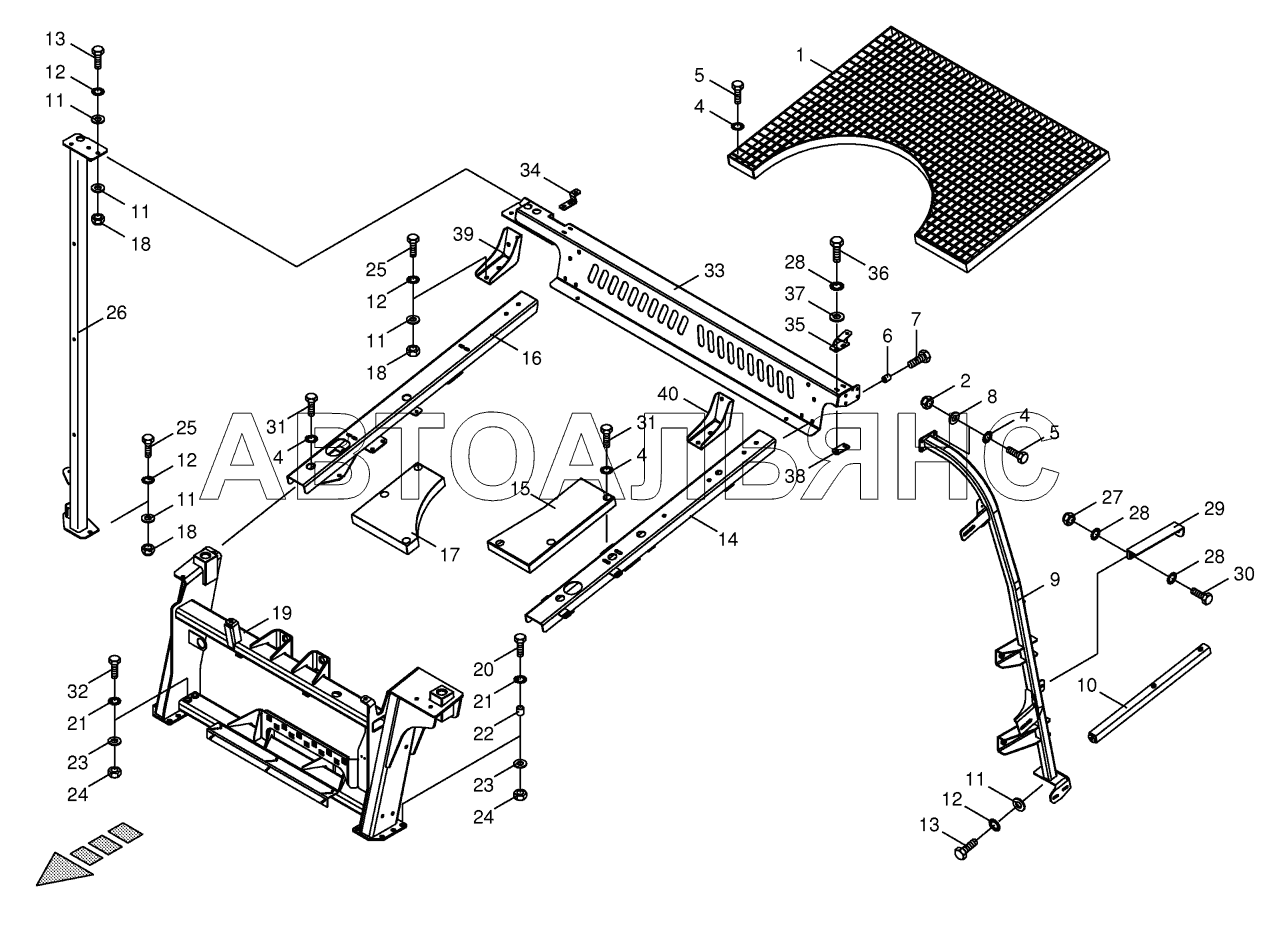

Panelling frame / Cladding -front top BIG-X-850-1. Каталог 2018г.

Tool box - pivoting BIG-X-850-1 Panelling frame / Cladding -back top BIG-X-850-1

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

Rust front

Заводской номер: 202251750 Количество на модель: 1
202251750
1
2

Номер детали на чертеже:

2

Locknut

Заводской номер: 9087580 Количество на модель: x
9087580
x
3

Номер детали на чертеже:

3

Washer

Заводской номер: 9103530 Количество на модель: x
9103530
x
4

Номер детали на чертеже:

4

Detent edged washer

Заводской номер: 9099091 Количество на модель: x
9099091
x
5

Номер детали на чертеже:

5

Hex head bolt

Заводской номер: 9006370 Количество на модель: x
9006370
x
6

Номер детали на чертеже:

6

Bushing

Заводской номер: 2264880 Количество на модель: 4
2264880
4
7

Номер детали на чертеже:

7

Hex head bolt

Заводской номер: 9006580 Количество на модель: x
9006580
x
8

Номер детали на чертеже:

8

Washer

Заводской номер: 9104140 Количество на модель: x
9104140
x
9

Номер детали на чертеже:

9

Support-left front

Заводской номер: 200265400 Количество на модель: 1
200265400
1
10

Номер детали на чертеже:

10

Cladding retainer

Заводской номер: 2284410 Количество на модель: 1
2284410
1
11

Номер детали на чертеже:

11

Washer

Заводской номер: 9105061 Количество на модель: x
9105061
x
12

Номер детали на чертеже:

12

Detent edged washer

Заводской номер: 9099101 Количество на модель: x
9099101
x
13

Номер детали на чертеже:

13

Hex head bolt

Заводской номер: 9006570 Количество на модель: x
9006570
x
14

Номер детали на чертеже:

14

Longitudinal support lh front

Заводской номер: 202252040 Количество на модель: 1
202252040
1
15

Номер детали на чертеже:

15

Cover left, front top

Заводской номер: 202251920 Количество на модель: 1
202251920
1
16

Номер детали на чертеже:

16

Long-Trager, right, front

Заводской номер: 200293181 Количество на модель: 1
200293181
1
17

Номер детали на чертеже:

17

Cover-right front top

Заводской номер: 2285540 Количество на модель: 1
2285540
1
18

Номер детали на чертеже:

18

Locknut

Заводской номер: 9087010 Количество на модель: x
9087010
x
19

Номер детали на чертеже:

19

Centre holder

Заводской номер: 200292931 Количество на модель: 1
200292931
1
20

Номер детали на чертеже:

20

Hex head bolt

Заводской номер: 9014840 Количество на модель: x
9014840
x
21

Номер детали на чертеже:

21

Detent edged washer

Заводской номер: 9099121 Количество на модель: x
9099121
x
22

Номер детали на чертеже:

22

Bushing

Заводской номер: 2256241 Количество на модель: 10
2256241
10
23

Номер детали на чертеже:

23

Washer

Заводской номер: 9103031 Количество на модель: x
9103031
x
24

Номер детали на чертеже:

24

Hex nut

Заводской номер: 9082200 Количество на модель: x
9082200
x
25

Номер детали на чертеже:

25

Hex head bolt

Заводской номер: 9006560 Количество на модель: x
9006560
x
26

Номер детали на чертеже:

26

Support-right middle

Заводской номер: 2168182 Количество на модель: 1
2168182
1
27

Номер детали на чертеже:

27

Locknut

Заводской номер: 9087060 Количество на модель: x
9087060
x
28

Номер детали на чертеже:

28

Detent edged washer

Заводской номер: 9099081 Количество на модель: x
9099081
x
29

Номер детали на чертеже:

29

Support angle

Заводской номер: 200214800 Количество на модель: 1
200214800
1
30

Номер детали на чертеже:

30

Hex head bolt

Заводской номер: 9006140 Количество на модель: x
9006140
x
31

Номер детали на чертеже:

31

Hex head bolt

Заводской номер: 9006360 Количество на модель: x
9006360
x
32

Номер детали на чертеже:

32

Hex head bolt

Заводской номер: 9011411 Количество на модель: x
9011411
x
33

Номер детали на чертеже:

33

20 025 248 2

Заводской номер: 200252482 Количество на модель: 1
200252482
1
34

Номер детали на чертеже:

34

Support-right

Заводской номер: 200253100 Количество на модель: 1
200253100
1
35

Номер детали на чертеже:

35

Cladding retainer-left

Заводской номер: 2285660 Количество на модель: 1
2285660
1
36

Номер детали на чертеже:

36

Hex head bolt

Заводской номер: 9006170 Количество на модель: x
9006170
x
37

Номер детали на чертеже:

37

Washer

Заводской номер: 9106030 Количество на модель: x
9106030
x
38

Номер детали на чертеже:

38

Carrier plate

Заводской номер: 2132870 Количество на модель: 1
2132870
1
39

Номер детали на чертеже:

39

Stiffener nodes to the right

Заводской номер: 202235530 Количество на модель: 1
202235530
1
40

Номер детали на чертеже:

40

Stiffener node to the left

Заводской номер: 202235520 Количество на модель: 1
202235520
1
