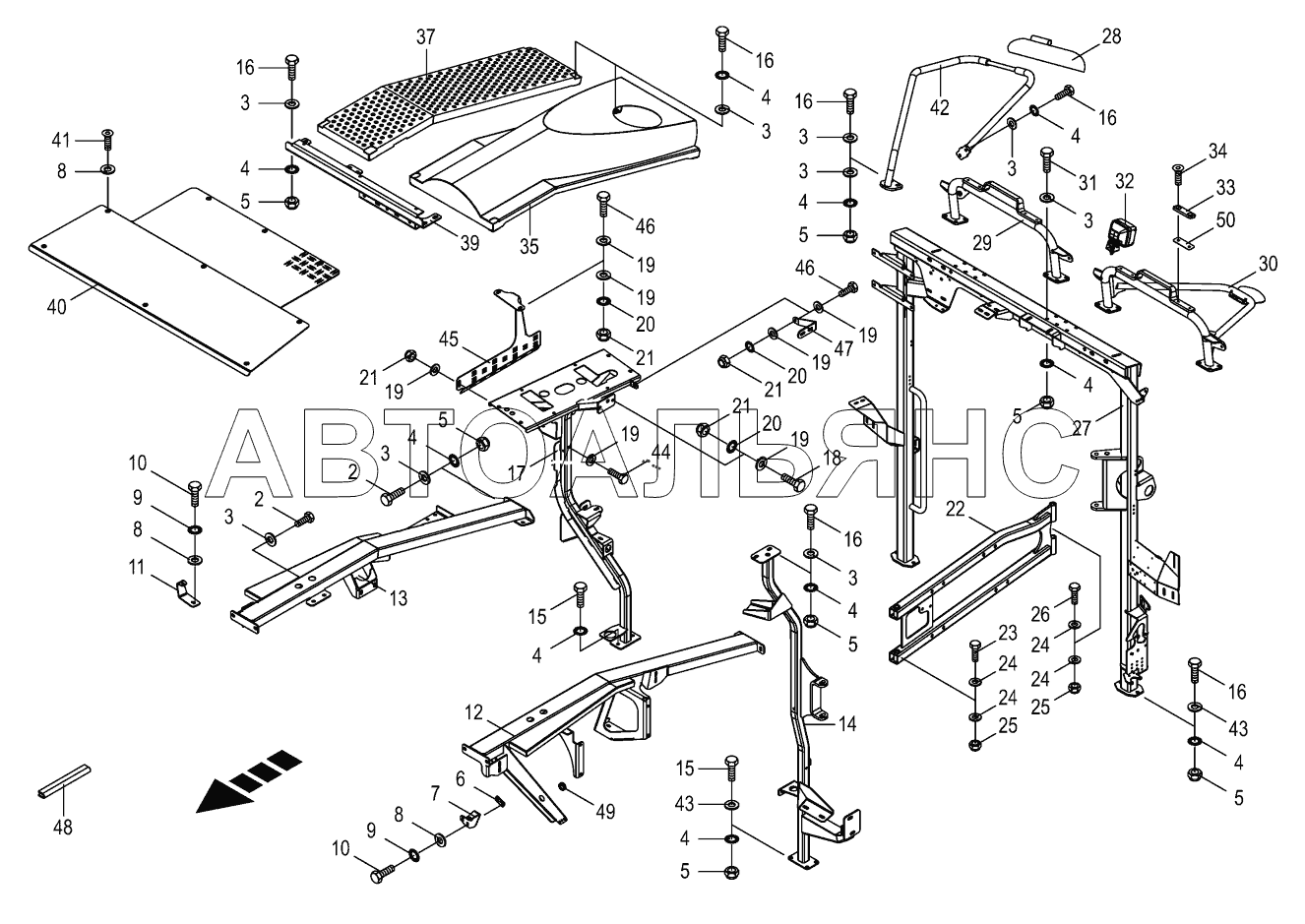

Panelling frame / Cladding -back top BIG-X-850-1. Каталог 2018г.

Panelling frame / Cladding -front top BIG-X-850-1 Battery box BIG-X-850-1

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение
2

Номер детали на чертеже:

2

Hex head bolt

Заводской номер: 9006560 Количество на модель: x
9006560
x
3

Номер детали на чертеже:

3

Washer

Заводской номер: 9105061 Количество на модель: x
9105061
x
4

Номер детали на чертеже:

4

Detent edged washer

Заводской номер: 9099101 Количество на модель: x
9099101
x
5

Номер детали на чертеже:

5

Locknut

Заводской номер: 9087010 Количество на модель: x
9087010
x
6

Номер детали на чертеже:

6

Carrier plate

Заводской номер: 2132870 Количество на модель: 4
2132870
4
7

Номер детали на чертеже:

7

Support-left

Заводской номер: 200253080 Количество на модель: 1
200253080
1
8

Номер детали на чертеже:

8

Washer

Заводской номер: 9106030 Количество на модель: x
9106030
x
9

Номер детали на чертеже:

9

Detent edged washer

Заводской номер: 9099081 Количество на модель:
9099081
10

Номер детали на чертеже:

10

Hex head bolt

Заводской номер: 9006170 Количество на модель: x
9006170
x
11

Номер детали на чертеже:

11

Support-right

Заводской номер: 200253090 Количество на модель: 1
200253090
1
12

Номер детали на чертеже:

12

Top brace-left

Заводской номер: 200251861 Количество на модель: 1
200251861
1
13

Номер детали на чертеже:

13

Top brace-right

Заводской номер: 200252351 Количество на модель: 1
200252351
1
14

Номер детали на чертеже:

14

Support centre, lh.

Заводской номер: 200264861 Количество на модель: 1
200264861
1
15

Номер детали на чертеже:

15

Hex head bolt

Заводской номер: 9006580 Количество на модель: x
9006580
x
16

Номер детали на чертеже:

16

Hex head bolt

Заводской номер: 9006570 Количество на модель: x
9006570
x
17

Номер детали на чертеже:

17

Support right

Заводской номер: 202210130 Количество на модель: 1
202210130
1
18

Номер детали на чертеже:

18

Hex head bolt

Заводской номер: 9006370 Количество на модель: x
9006370
x
19

Номер детали на чертеже:

19

Washer

Заводской номер: 9104140 Количество на модель: x
9104140
x
20

Номер детали на чертеже:

20

Detent edged washer

Заводской номер: 9099091 Количество на модель: x
9099091
x
21

Номер детали на чертеже:

21

Locknut

Заводской номер: 9087580 Количество на модель: x
9087580
x
22

Номер детали на чертеже:

22

Hydraulic tank panel

Заводской номер: 200264740 Количество на модель: 1
200264740
1
23

Номер детали на чертеже:

23

Hex head bolt

Заводской номер: 9011411 Количество на модель: x
9011411
x
24

Номер детали на чертеже:

24

Washer

Заводской номер: 9103031 Количество на модель: x
9103031
x
25

Номер детали на чертеже:

25

Locknut

Заводской номер: 9087190 Количество на модель: x
9087190
x
26

Номер детали на чертеже:

26

Hex head bolt

Заводской номер: 900014320 Количество на модель: x
900014320
x
27

Номер детали на чертеже:

27

Rear support

Заводской номер: 202214200 Количество на модель: 1
202214200
1
28

Номер детали на чертеже:

28

Rear view mirror

Заводской номер: 9385040 Количество на модель: 1
9385040
1
29

Номер детали на чертеже:

29

Emission uptake

Заводской номер: 200274680 Количество на модель: 1
200274680
1
30

Номер детали на чертеже:

30

Emission uptake

Заводской номер: 200274650 Количество на модель: 1
200274650
1
31

Номер детали на чертеже:

31

Hex head bolt

Заводской номер: 9014510 Количество на модель: x
9014510
x
32

Номер детали на чертеже:

32

Bulb

Заводской номер: 9246880 Количество на модель: 2
9246880
2
32

Номер детали на чертеже:

32

Work light

Заводской номер: 9246350 Количество на модель: 2
9246350
2
33

Номер детали на чертеже:

33

Plastic bar

Заводской номер: 200274740 Количество на модель: 2
200274740
2
33

Номер детали на чертеже:

33

Plastic bar

Заводской номер: 202206490 Количество на модель: 2
202206490
2
34

Номер детали на чертеже:

34

Countersunkscrew

Заводской номер: 9040433 Количество на модель: x
9040433
x
35

Номер детали на чертеже:

35

Silencer guard

Заводской номер: 200252621 Количество на модель: 1
200252621
1
37

Номер детали на чертеже:

37

Roof part-back

Заводской номер: 202200680 Количество на модель: 1
202200680
1
39

Номер детали на чертеже:

39

Longitudinal strut

Заводской номер: 200264880 Количество на модель: 1
200264880
1
40

Номер детали на чертеже:

40

Cover plate

Заводской номер: 200252820 Количество на модель: 1
200252820
1
41

Номер детали на чертеже:

41

Fillister head screw

Заводской номер: 9047090 Количество на модель: x
9047090
x
42

Номер детали на чертеже:

42

Mirror support

Заводской номер: 200274730 Количество на модель: 1
200274730
1
43

Номер детали на чертеже:

43

Washer

Заводской номер: 9103200 Количество на модель: x
9103200
x
44

Номер детали на чертеже:

44

Hex head bolt

Заводской номер: 9014350 Количество на модель: x
9014350
x
45

Номер детали на чертеже:

45

Support

Заводской номер: 200273360 Количество на модель: 1
200273360
1
46

Номер детали на чертеже:

46

Hex head bolt

Заводской номер: 9006360 Количество на модель: x
9006360
x
47

Номер детали на чертеже:

47

Supporting strap

Заводской номер: 200273320 Количество на модель: 1
200273320
1
48

Номер детали на чертеже:

48

Edge protection-Id.-no.= 1m

Заводской номер: 9251110 Количество на модель: x
9251110
x
49

Номер детали на чертеже:

49

Cable bushing

Заводской номер: 270021980 Количество на модель: 1
270021980
1
50

Номер детали на чертеже:

50

Distance plate

Заводской номер: 202267250 Количество на модель: x
202267250
x
