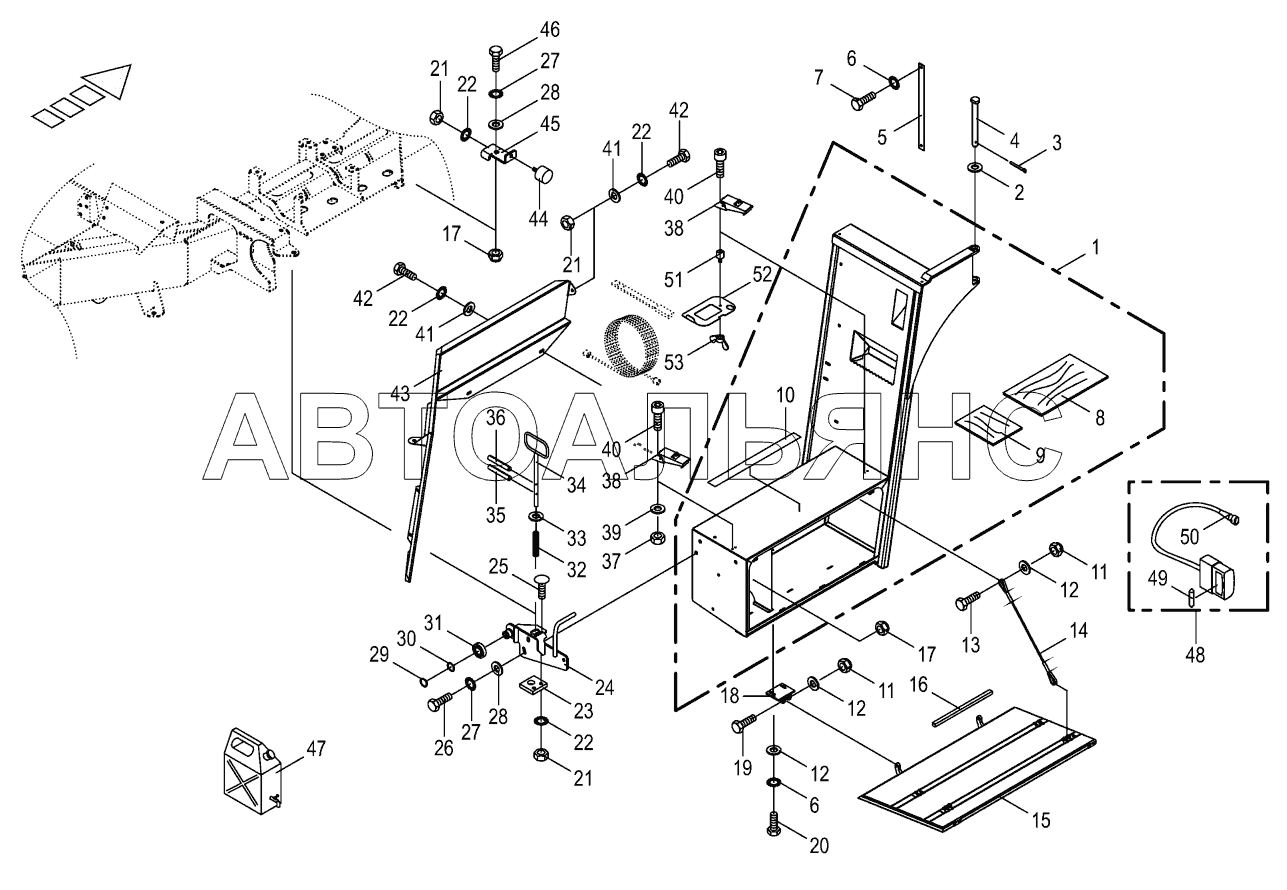

Tool box - pivoting BIG-X-850-1. Каталог 2018г.

Additional tread BIG-X-850-1 Panelling frame / Cladding -front top BIG-X-850-1

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение
10

Номер детали на чертеже:

10

Locking tab

Заводской номер: 9394041 Количество на модель: 3
9394041
3
1

Номер детали на чертеже:

1

Tool box

Заводской номер: 2191181 Количество на модель: 1
2191181
1
2

Номер детали на чертеже:

2

Shim ring

Заводской номер: 9108451 Количество на модель: x
9108451
x
3

Номер детали на чертеже:

3

Cotter pin

Заводской номер: 9121111 Количество на модель: 1
9121111
1
4

Номер детали на чертеже:

4

Bearing bolt

Заводской номер: 2227701 Количество на модель: 1
2227701
1
5

Номер детали на чертеже:

5

Bonding braid

Заводской номер: 3026760 Количество на модель: 1
3026760
1
6

Номер детали на чертеже:

6

Detent edged washer

Заводской номер: 9099091 Количество на модель: x
9099091
x
7

Номер детали на чертеже:

7

Hex head bolt

Заводской номер: 9006320 Количество на модель: x
9006320
x
8

Номер детали на чертеже:

8

Mat-big

Заводской номер: 2191212 Количество на модель: 1
2191212
1
9

Номер детали на чертеже:

9

Mat-small

Заводской номер: 2191192 Количество на модель: 1
2191192
1
11

Номер детали на чертеже:

11

Locknut

Заводской номер: 9087580 Количество на модель: x
9087580
x
12

Номер детали на чертеже:

12

Washer

Заводской номер: 9104140 Количество на модель: x
9104140
x
13

Номер детали на чертеже:

13

Hex head bolt

Заводской номер: 9006390 Количество на модель: x
9006390
x
14

Номер детали на чертеже:

14

Tag line without thimble

Заводской номер: 2255720 Количество на модель: 2
2255720
2
15

Номер детали на чертеже:

15

Cover

Заводской номер: 2191172 Количество на модель: 1
2191172
1
16

Номер детали на чертеже:

16

Rubber profile-Id.-no.= 1m

Заводской номер: 9386941 Количество на модель: x
9386941
x
17

Номер детали на чертеже:

17

Locknut

Заводской номер: 9087010 Количество на модель: x
9087010
x
18

Номер детали на чертеже:

18

Hinge plate

Заводской номер: 2227692 Количество на модель: 2
2227692
2
19

Номер детали на чертеже:

19

Hex head bolt

Заводской номер: 9014330 Количество на модель: x
9014330
x
20

Номер детали на чертеже:

20

Hex head bolt

Заводской номер: 9006360 Количество на модель: x
9006360
x
21

Номер детали на чертеже:

21

Hex nut

Заводской номер: 9082100 Количество на модель: x
9082100
x
22

Номер детали на чертеже:

22

Detent edged washer

Заводской номер: 9099081 Количество на модель: x
9099081
x
23

Номер детали на чертеже:

23

Bolt plate

Заводской номер: 2264731 Количество на модель: 1
2264731
1
24

Номер детали на чертеже:

24

Stop lever

Заводской номер: 2144270 Количество на модель: 1
2144270
1
25

Номер детали на чертеже:

25

Coach bolt

Заводской номер: 9047322 Количество на модель: x
9047322
x
26

Номер детали на чертеже:

26

Hex head bolt

Заводской номер: 9006550 Количество на модель: x
9006550
x
27

Номер детали на чертеже:

27

Detent edged washer

Заводской номер: 9099101 Количество на модель: x
9099101
x
28

Номер детали на чертеже:

28

Washer

Заводской номер: 9105061 Количество на модель: x
9105061
x
29

Номер детали на чертеже:

29

Circlip

Заводской номер: 9115410 Количество на модель: 1
9115410
1
30

Номер детали на чертеже:

30

Shim ring

Заводской номер: 9111340 Количество на модель: x
9111340
x
31

Номер детали на чертеже:

31

Runner

Заводской номер: 9303190 Количество на модель: 1
9303190
1
32

Номер детали на чертеже:

32

Pressure spring

Заводской номер: 2803851 Количество на модель: 1
2803851
1
33

Номер детали на чертеже:

33

Washer

Заводской номер: 9103031 Количество на модель: x
9103031
x
34

Номер детали на чертеже:

34

Securing lever

Заводской номер: 2255692 Количество на модель: 1
2255692
1
35

Номер детали на чертеже:

35

Roll pin

Заводской номер: 9126412 Количество на модель: 1
9126412
1
36

Номер детали на чертеже:

36

Roll pin

Заводской номер: 9126442 Количество на модель: 1
9126442
1
37

Номер детали на чертеже:

37

Hex nut

Заводской номер: 9082071 Количество на модель: x
9082071
x
38

Номер детали на чертеже:

38

Clamping lock

Заводской номер: 9242190 Количество на модель: 2
9242190
2
39

Номер детали на чертеже:

39

Washer

Заводской номер: 9105001 Количество на модель: x
9105001
x
40

Номер детали на чертеже:

40

Allen screw

Заводской номер: 9030140 Количество на модель: x
9030140
x
41

Номер детали на чертеже:

41

Washer

Заводской номер: 9104130 Количество на модель: x
9104130
x
42

Номер детали на чертеже:

42

Hex head bolt

Заводской номер: 9006120 Количество на модель: x
9006120
x
43

Номер детали на чертеже:

43

Guard

Заводской номер: 2167940 Количество на модель: 1
2167940
1
44

Номер детали на чертеже:

44

Rubber pad

Заводской номер: 9242270 Количество на модель: 1
9242270
1
45

Номер детали на чертеже:

45

Support

Заводской номер: 3601980 Количество на модель: 1
3601980
1
47

Номер детали на чертеже:

47

Water tank

Заводской номер: 9402620 Количество на модель: 1
9402620
1
48

Номер детали на чертеже:

48

Lighting-right

Заводской номер: 3032144 Количество на модель: 1x
3032144
1x
49

Номер детали на чертеже:

49

Singel filament buld

Заводской номер: 9247090 Количество на модель: 1
9247090
1
50

Номер детали на чертеже:

50

Coupling socket-2-pole

Заводской номер: 3023560 Количество на модель: x
3023560
x
51

Номер детали на чертеже:

51

Thread block

Заводской номер: 200244480 Количество на модель: 1
200244480
1
52

Номер детали на чертеже:

52

Locking plate

Заводской номер: 200244470 Количество на модель: 1
200244470
1
53

Номер детали на чертеже:

53

Nut

Заводской номер: 9094101 Количество на модель: x
9094101
x
