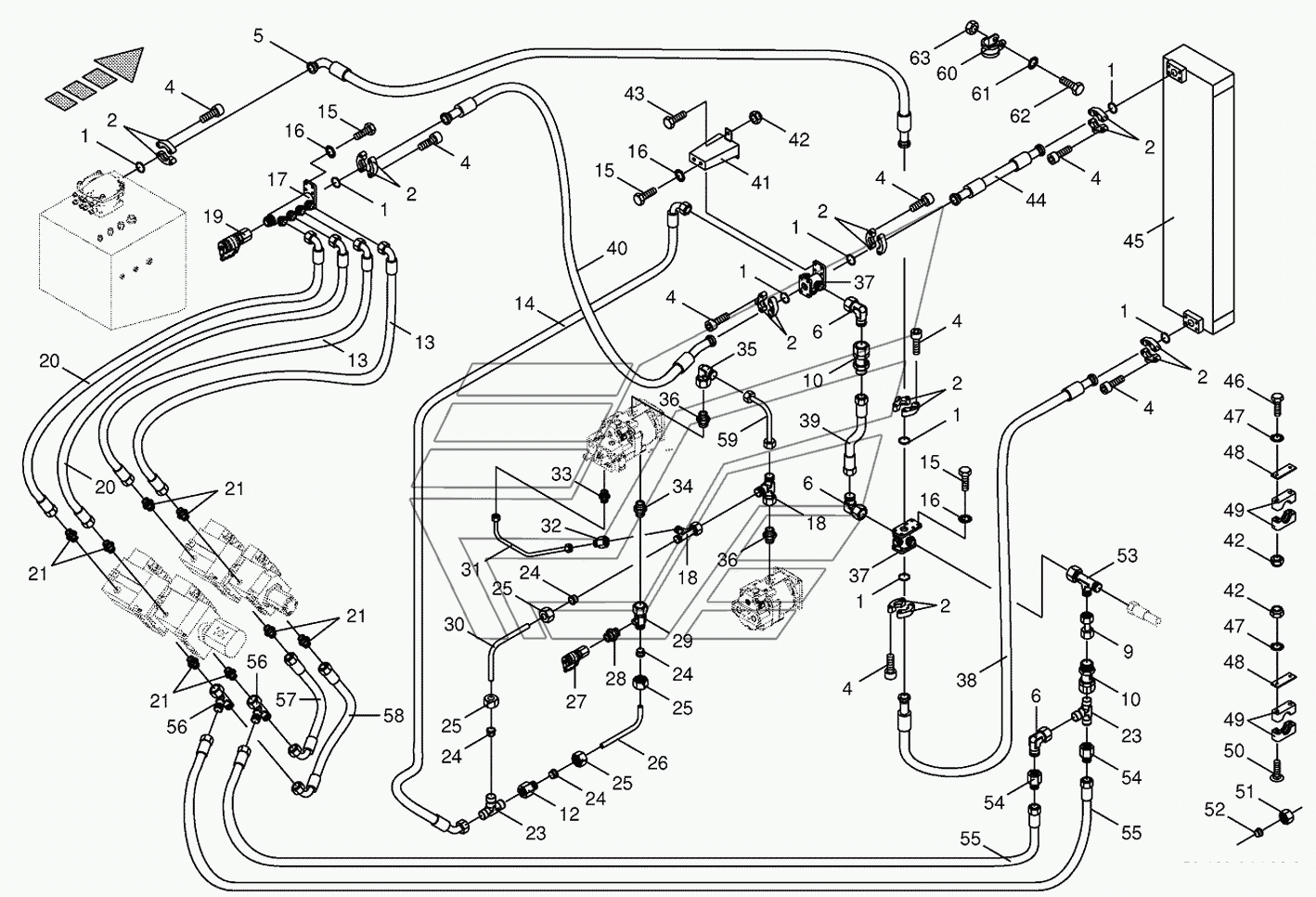

Housing line/oil cooler BIG-X-500. Каталог 2010г.

Hand pump BIG-X-500 Traction drive pump BIG-X-500

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

O-ring

Заводской номер: 009376470 Количество на модель:
009376470
2

Номер детали на чертеже:

2

SAE-flange section-2 halves

Заводской номер: 009193661 Количество на модель:
009193661
4

Номер детали на чертеже:

4

Allen screw

Заводской номер: 009031412 Количество на модель:
009031412
5

Номер детали на чертеже:

5

High pressure hose line

Заводской номер: 009198720 Количество на модель:
009198720
6

Номер детали на чертеже:

6

Angle lug

Заводской номер: 009208220 Количество на модель:
009208220
9

Номер детали на чертеже:

9

Double nipple

Заводской номер: 270002100 Количество на модель:
270002100
10

Номер детали на чертеже:

10

Non-return valve

Заводской номер: 002297111 Количество на модель:
002297111
12

Номер детали на чертеже:

12

Reducer fitting

Заводской номер: 009196590 Количество на модель:
009196590
13

Номер детали на чертеже:

13

High pressure hose line

Заводской номер: 270010000 Количество на модель:
270010000
14

Номер детали на чертеже:

14

High pressure hose line

Заводской номер: 270039160 Количество на модель:
270039160
15

Номер детали на чертеже:

15

Hex head bolt

Заводской номер: 009006530 Количество на модель:
009006530
16

Номер детали на чертеже:

16

Detent edged washer

Заводской номер: 009099101 Количество на модель:
009099101
17

Номер детали на чертеже:

17

Collector-pump

Заводской номер: 002147591 Количество на модель:
002147591
18

Номер детали на чертеже:

18

Adjustable L connection

Заводской номер: 009212380 Количество на модель:
009212380
19

Номер детали на чертеже:

19

Connector f.mini-test equipm.

Заводской номер: 270010190 Количество на модель:
270010190
20

Номер детали на чертеже:

20

High pressure hose line

Заводской номер: 270009980 Количество на модель:
270009980
21

Номер детали на чертеже:

21

Male connector

Заводской номер: 900000840 Количество на модель:
900000840
23

Номер детали на чертеже:

23

T-reduction

Заводской номер: 270038700 Количество на модель:
270038700
24

Номер детали на чертеже:

24

Cutting ring

Заводской номер: 009211831 Количество на модель:
009211831
25

Номер детали на чертеже:

25

Nozzle disc cap

Заводской номер: 009211820 Количество на модель:
009211820
26

Номер детали на чертеже:

26

Hydraulic line

Заводской номер: 002287321 Количество на модель:
002287321
27

Номер детали на чертеже:

27

Connector f.mini-test equipm.

Заводской номер: 009208680 Количество на модель:
009208680
28

Номер детали на чертеже:

28

Male connector

Заводской номер: 009208180 Количество на модель:
009208180
29

Номер детали на чертеже:

29

T-connection element

Заводской номер: 009196670 Количество на модель:
009196670
30

Номер детали на чертеже:

30

Hydraulic line

Заводской номер: 002287331 Количество на модель:
002287331
31

Номер детали на чертеже:

31

Hydraulic line-incl. nozzle disc cap, cutting ring

Заводской номер: 200211930 Количество на модель:
200211930
32

Номер детали на чертеже:

32

Reducer fitting

Заводской номер: 009199600 Количество на модель:
009199600
33

Номер детали на чертеже:

33

Male connector

Заводской номер: 009199640 Количество на модель:
009199640
34

Номер детали на чертеже:

34

Male connector

Заводской номер: 009199191 Количество на модель:
009199191
35

Номер детали на чертеже:

35

Angle lug

Заводской номер: 009211730 Количество на модель:
009211730
36

Номер детали на чертеже:

36

Male connector

Заводской номер: 009199351 Количество на модель:
009199351
37

Номер детали на чертеже:

37

Collector-radiator

Заводской номер: 002147600 Количество на модель:
002147600
38

Номер детали на чертеже:

38

High pressure hose line

Заводской номер: 009198700 Количество на модель:
009198700
39

Номер детали на чертеже:

39

High pressure hose line

Заводской номер: 270001560 Количество на модель:
270001560
40

Номер детали на чертеже:

40

High pressure hose line

Заводской номер: 270039260 Количество на модель:
270039260
41

Номер детали на чертеже:

41

Support

Заводской номер: 200204020 Количество на модель:
200204020
42

Номер детали на чертеже:

42

Locknut

Заводской номер: 009087580 Количество на модель:
009087580
43

Номер детали на чертеже:

43

Hex head bolt

Заводской номер: 009006340 Количество на модель:
009006340
44

Номер детали на чертеже:

44

High pressure hose line

Заводской номер: 009198690 Количество на модель:
009198690
45

Номер детали на чертеже:

45

Oil cooler

Заводской номер: 002141911 Количество на модель:
002141911
46

Номер детали на чертеже:

46

Hex head bolt

Заводской номер: 009014380 Количество на модель:
009014380
46

Номер детали на чертеже:

46

Hex head bolt

Заводской номер: 009014391 Количество на модель:
009014391
46

Номер детали на чертеже:

46

Hex head bolt

Заводской номер: 009014470 Количество на модель:
009014470
47

Номер детали на чертеже:

47

Detent edged washer

Заводской номер: 009099091 Количество на модель:
009099091
48

Номер детали на чертеже:

48

Cover plate

Заводской номер: 009251251 Количество на модель:
009251251
49

Номер детали на чертеже:

49

Tube clamp-2 halves

Заводской номер: 270039350 Количество на модель:
270039350
49

Номер детали на чертеже:

49

Tube clamp-2 halves

Заводской номер: 270039040 Количество на модель:
270039040
49

Номер детали на чертеже:

49

Tube clamp-2 halves

Заводской номер: 009251501 Количество на модель:
009251501
50

Номер детали на чертеже:

50

Coach bolt

Заводской номер: 900000760 Количество на модель:
900000760
51

Номер детали на чертеже:

51

Nozzle disc cap

Заводской номер: 009199620 Количество на модель:
009199620
52

Номер детали на чертеже:

52

Cutting ring

Заводской номер: 009199610 Количество на модель:
009199610
53

Номер детали на чертеже:

53

Adjustable L connection

Заводской номер: 009208270 Количество на модель:
009208270
54

Номер детали на чертеже:

54

Reducer fitting

Заводской номер: 900000950 Количество на модель:
900000950
55

Номер детали на чертеже:

55

High pressure hose line

Заводской номер: 270010010 Количество на модель:
270010010
56

Номер детали на чертеже:

56

Adjustable L connection

Заводской номер: 900000820 Количество на модель:
900000820
58

Номер детали на чертеже:

58

High pressure hose line

Заводской номер: 270009990 Количество на модель:
270009990
59

Номер детали на чертеже:

59

Hydraulic line-incl. nozzle disc cap, cutting ring

Заводской номер: 200239270 Количество на модель:
200239270
60

Номер детали на чертеже:

60

Tube clip w. rubber

Заводской номер: 009240660 Количество на модель:
009240660
60

Номер детали на чертеже:

60

Tube clip w. rubber

Заводской номер: 009240390 Количество на модель:
009240390
61

Номер детали на чертеже:

61

Detent edged washer

Заводской номер: 009099081 Количество на модель:
009099081
62

Номер детали на чертеже:

62

Hex head bolt

Заводской номер: 009006140 Количество на модель:
009006140
63

Номер детали на чертеже:

63

Hex nut

Заводской номер: 009082100 Количество на модель:
009082100
