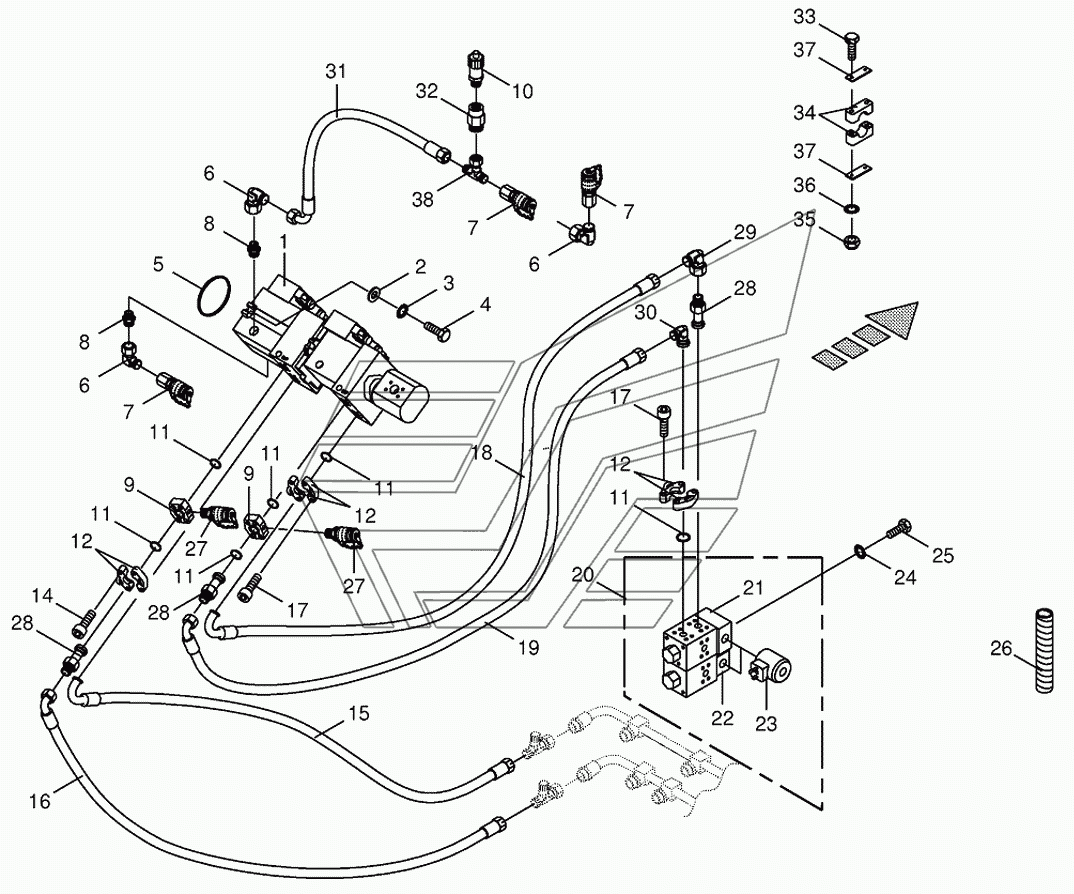

Traction drive pump BIG-X-500. Каталог 2010г.

Housing line/oil cooler BIG-X-500 Traction drive wheel engine BIG-X-500

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение

Номер детали на чертеже:

Sealing set

Заводской номер: 009191610 Количество на модель:
009191610

Номер детали на чертеже:

Pressure spring

Заводской номер: 270083810 Количество на модель:
270083810
1

Номер детали на чертеже:

1

Variable displacement pump

Заводской номер: 009191831 Количество на модель:
009191831
2

Номер детали на чертеже:

2

Washer

Заводской номер: 009103031 Количество на модель:
009103031
3

Номер детали на чертеже:

3

Detent edged washer

Заводской номер: 009099121 Количество на модель:
009099121
4

Номер детали на чертеже:

4

Hex head bolt

Заводской номер: 009011321 Количество на модель:
009011321
5

Номер детали на чертеже:

5

O-ring

Заводской номер: 009376100 Количество на модель:
009376100
6

Номер детали на чертеже:

6

Lug

Заводской номер: 009208250 Количество на модель:
009208250
7

Номер детали на чертеже:

7

Connector f.mini-test equipm.

Заводской номер: 009199370 Количество на модель:
009199370
8

Номер детали на чертеже:

8

Male connector

Заводской номер: 009193680 Количество на модель:
009193680
9

Номер детали на чертеже:

9

Intermediate flange

Заводской номер: 270000690 Количество на модель:
270000690
10

Номер детали на чертеже:

10

Pressure sensor

Заводской номер: 003024731 Количество на модель:
003024731
11

Номер детали на чертеже:

11

Flange gasket

Заводской номер: 270039240 Количество на модель:
270039240
12

Номер детали на чертеже:

12

SAE-flange section-2 halves

Заводской номер: 009208611 Количество на модель:
009208611
14

Номер детали на чертеже:

14

Allen screw

Заводской номер: 009031471 Количество на модель:
009031471
14

Номер детали на чертеже:

14

Allen screw

Заводской номер: 009031452 Количество на модель:
009031452
15

Номер детали на чертеже:

15

High pressure hose line

Заводской номер: 270038960 Количество на модель:
270038960
16

Номер детали на чертеже:

16

High pressure hose line

Заводской номер: 270038950 Количество на модель:
270038950
17

Номер детали на чертеже:

17

Allen screw

Заводской номер: 900004730 Количество на модель:
900004730
18

Номер детали на чертеже:

18

High pressure hose line

Заводской номер: 270038970 Количество на модель:
270038970
19

Номер детали на чертеже:

19

High pressure hose line

Заводской номер: 270038980 Количество на модель:
270038980
20

Номер детали на чертеже:

20

Hydraulik-ganged valve

Заводской номер: 002220132 Количество на модель:
002220132
21

Номер детали на чертеже:

21

Head rinse valve

Заводской номер: 002334510 Количество на модель:
002334510
22

Номер детали на чертеже:

22

Pilot valve

Заводской номер: 009190740 Количество на модель:
009190740
23

Номер детали на чертеже:

23

Magnetic steering hub

Заводской номер: 009387280 Количество на модель:
009387280
24

Номер детали на чертеже:

24

Detent edged washer

Заводской номер: 009099101 Количество на модель:
009099101
25

Номер детали на чертеже:

25

Hex head bolt

Заводской номер: 009006560 Количество на модель:
009006560
26

Номер детали на чертеже:

26

Spiral strip-Id.-no.= 1m

Заводской номер: 003012190 Количество на модель:
003012190
27

Номер детали на чертеже:

27

Connector f.mini-test equipm.

Заводской номер: 009208720 Количество на модель:
009208720
28

Номер детали на чертеже:

28

SAE extern.screw thread flange

Заводской номер: 009199020 Количество на модель:
009199020
29

Номер детали на чертеже:

29

Lug

Заводской номер: 009199040 Количество на модель:
009199040
30

Номер детали на чертеже:

30

SAE-flange adapter

Заводской номер: 270038680 Количество на модель:
270038680
31

Номер детали на чертеже:

31

High pressure hose line

Заводской номер: 270039371 Количество на модель:
270039371
32

Номер детали на чертеже:

32

Unscrewing connection

Заводской номер: 009193110 Количество на модель:
009193110
33

Номер детали на чертеже:

33

Hex head bolt

Заводской номер: 009002440 Количество на модель:
009002440
34

Номер детали на чертеже:

34

Tube clamp-2 halves

Заводской номер: 270039410 Количество на модель:
270039410
35

Номер детали на чертеже:

35

Locknut

Заводской номер: 009087040 Количество на модель:
009087040
36

Номер детали на чертеже:

36

Detent edged washer

Заводской номер: 009099061 Количество на модель:
009099061
37

Номер детали на чертеже:

37

Cover plate

Заводской номер: 270039420 Количество на модель:
270039420
38

Номер детали на чертеже:

38

T connector

Заводской номер: 009208340 Количество на модель:
009208340
