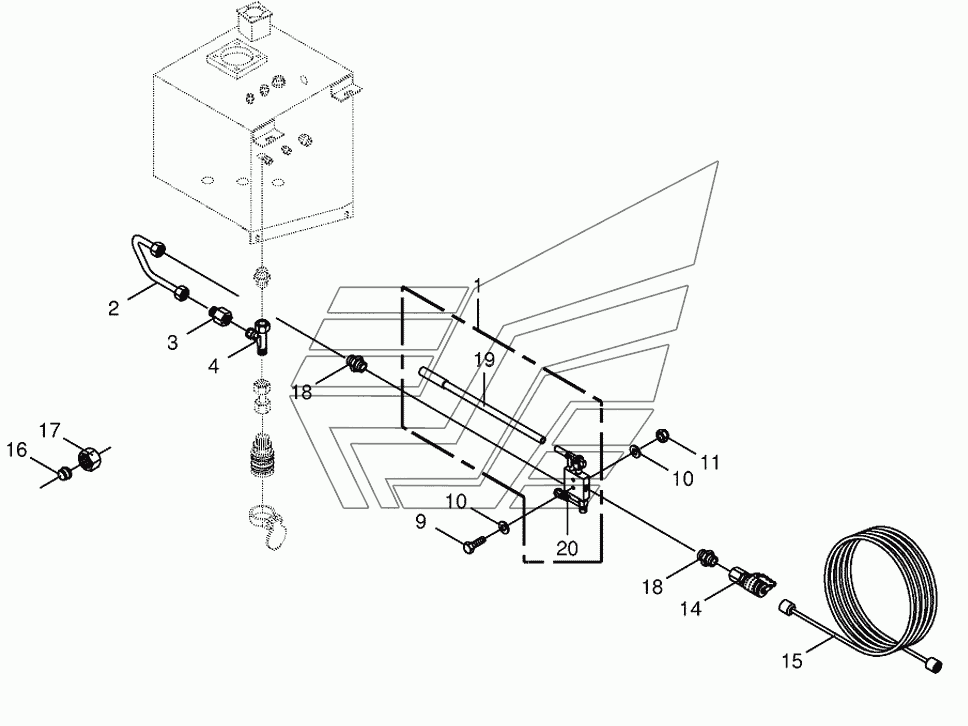

Hand pump BIG-X-500. Каталог 2010г.

Hydraulic tank/suction lines BIG-X-500 Housing line/oil cooler BIG-X-500

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

Hydr. Pump

Заводской номер: 270022132 Количество на модель:
270022132
2

Номер детали на чертеже:

2

Hydraulic line-incl. nozzle disc cap, cutting ring

Заводской номер: 200243940 Количество на модель:
200243940
3

Номер детали на чертеже:

3

Reducer fitting

Заводской номер: 009211601 Количество на модель:
009211601
4

Номер детали на чертеже:

4

Adjustable L connection

Заводской номер: 009210750 Количество на модель:
009210750
9

Номер детали на чертеже:

9

Hex head bolt

Заводской номер: 009014220 Количество на модель:
009014220
10

Номер детали на чертеже:

10

Washer

Заводской номер: 009104130 Количество на модель:
009104130
11

Номер детали на чертеже:

11

Locknut

Заводской номер: 009087060 Количество на модель:
009087060
14

Номер детали на чертеже:

14

Connector f.mini-test equipm.

Заводской номер: 009208680 Количество на модель:
009208680
15

Номер детали на чертеже:

15

Measuring hose

Заводской номер: 270024720 Количество на модель:
270024720
16

Номер детали на чертеже:

16

Cutting ring

Заводской номер: 009210461 Количество на модель:
009210461
17

Номер детали на чертеже:

17

Nozzle disc cap

Заводской номер: 009212060 Количество на модель:
009212060
18

Номер детали на чертеже:

18

Male connector

Заводской номер: 009196300 Количество на модель:
009196300
19

Номер детали на чертеже:

19

Lever

Заводской номер: 270059350 Количество на модель:
270059350
20

Номер детали на чертеже:

20

Valve

Заводской номер: 270059341 Количество на модель:
270059341
