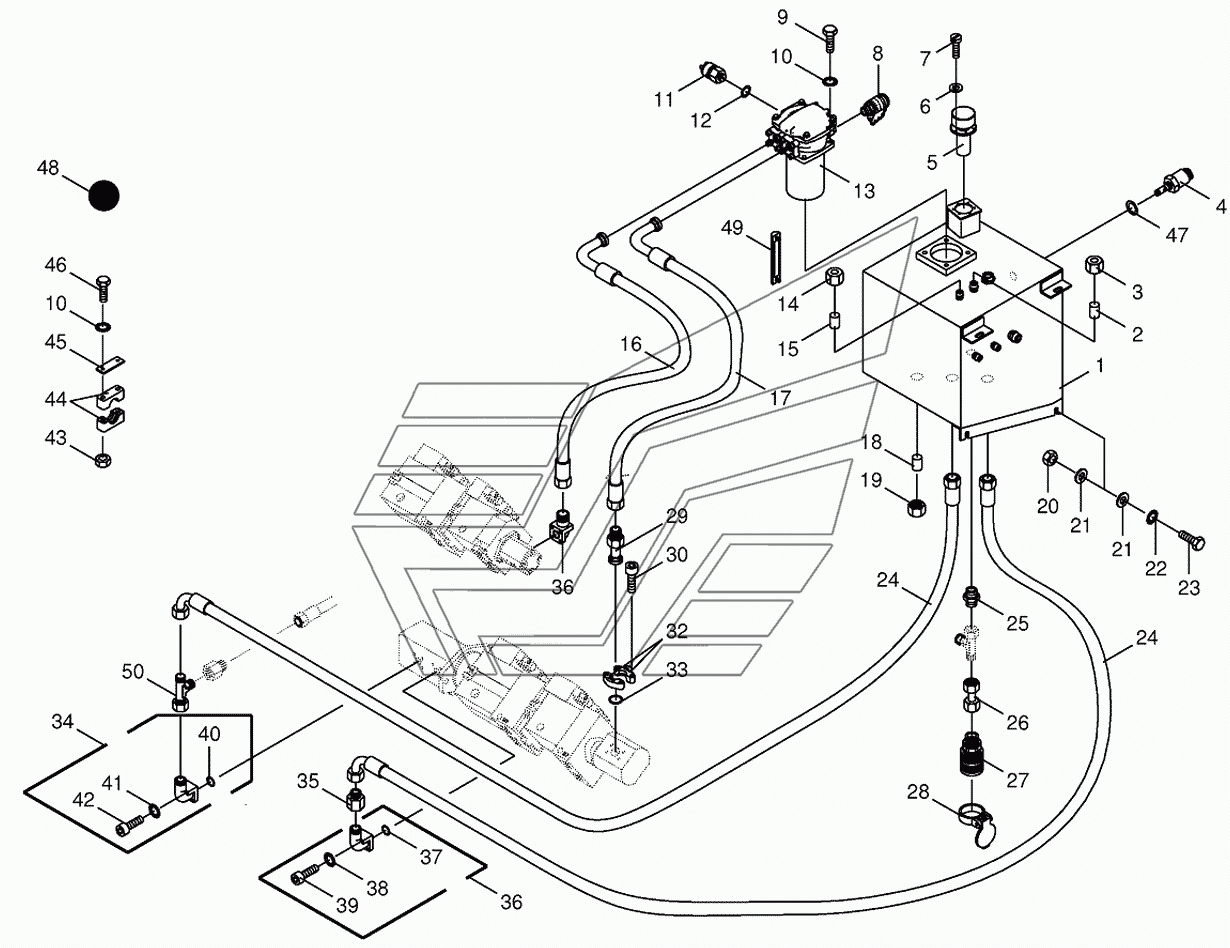

Hydraulic tank/suction lines BIG-X-500. Каталог 2010г.

Variable disqlacement pumps BIG-X-500 Hand pump BIG-X-500

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение

Номер детали на чертеже:

Filter

Заводской номер: 270001120 Количество на модель:
270001120

Номер детали на чертеже:

Repairing sets

Заводской номер: 270001060 Количество на модель:
270001060
1

Номер детали на чертеже:

1

Hydraulic tank

Заводской номер: 200202220 Количество на модель:
200202220
2

Номер детали на чертеже:

2

Locking cone w. O-ring

Заводской номер: 009208581 Количество на модель:
009208581
3

Номер детали на чертеже:

3

Nozzle disc cap

Заводской номер: 009211820 Количество на модель:
009211820
4

Номер детали на чертеже:

4

Levelling switch

Заводской номер: 003025101 Количество на модель:
003025101
5

Номер детали на чертеже:

5

Filler neck

Заводской номер: 002191690 Количество на модель:
002191690
6

Номер детали на чертеже:

6

Washer

Заводской номер: 009105001 Количество на модель:
009105001
7

Номер детали на чертеже:

7

Allen screw

Заводской номер: 009036520 Количество на модель:
009036520
8

Номер детали на чертеже:

8

Connector f.mini-test equipm.

Заводской номер: 009193600 Количество на модель:
009193600
9

Номер детали на чертеже:

9

Hex head bolt

Заводской номер: 009006370 Количество на модель:
009006370
10

Номер детали на чертеже:

10

Detent edged washer

Заводской номер: 009099091 Количество на модель:
009099091
11

Номер детали на чертеже:

11

Pressure switch

Заводской номер: 002297100 Количество на модель:
002297100
12

Номер детали на чертеже:

12

Gasket ring

Заводской номер: 009377161 Количество на модель:
009377161
13

Номер детали на чертеже:

13

Return-suction filter

Заводской номер: 270001110 Количество на модель:
270001110
14

Номер детали на чертеже:

14

Nozzle disc cap

Заводской номер: 009210430 Количество на модель:
009210430
15

Номер детали на чертеже:

15

Locking cone w. O-ring

Заводской номер: 009199130 Количество на модель:
009199130
16

Номер детали на чертеже:

16

High pressure hose line

Заводской номер: 009198600 Количество на модель:
009198600
17

Номер детали на чертеже:

17

High pressure hose line

Заводской номер: 270039360 Количество на модель:
270039360
18

Номер детали на чертеже:

18

Locking cone w. O-ring

Заводской номер: 009193010 Количество на модель:
009193010
19

Номер детали на чертеже:

19

Nozzle disc cap

Заводской номер: 009208050 Количество на модель:
009208050
20

Номер детали на чертеже:

20

Hex nut

Заводской номер: 009082150 Количество на модель:
009082150
21

Номер детали на чертеже:

21

Washer

Заводской номер: 009103200 Количество на модель:
009103200
22

Номер детали на чертеже:

22

Detent edged washer

Заводской номер: 009099101 Количество на модель:
009099101
23

Номер детали на чертеже:

23

Hex head bolt

Заводской номер: 009006580 Количество на модель:
009006580
24

Номер детали на чертеже:

24

High pressure hose line

Заводской номер: 009198590 Количество на модель:
009198590
25

Номер детали на чертеже:

25

Male connector

Заводской номер: 009210622 Количество на модель:
009210622
26

Номер детали на чертеже:

26

Double nipple

Заводской номер: 002307440 Количество на модель:
002307440
27

Номер детали на чертеже:

27

Sleeve

Заводской номер: 009211312 Количество на модель:
009211312
28

Номер детали на чертеже:

28

Cover-red

Заводской номер: 009199940 Количество на модель:
009199940
29

Номер детали на чертеже:

29

SAE-flange adapter

Заводской номер: 270000720 Количество на модель:
270000720
30

Номер детали на чертеже:

30

Allen screw

Заводской номер: 009031082 Количество на модель:
009031082
32

Номер детали на чертеже:

32

SAE-flange section-2 halves

Заводской номер: 009193651 Количество на модель:
009193651
33

Номер детали на чертеже:

33

O-ring

Заводской номер: 009376460 Количество на модель:
009376460
34

Номер детали на чертеже:

34

Flange connection

Заводской номер: 009197570 Количество на модель:
009197570
35

Номер детали на чертеже:

35

Reducer fitting

Заводской номер: 009196600 Количество на модель:
009196600
36

Номер детали на чертеже:

36

Flange connection

Заводской номер: 009197580 Количество на модель:
009197580
37

Номер детали на чертеже:

37

O-ring

Заводской номер: 270009880 Количество на модель:
270009880
38

Номер детали на чертеже:

38

Detent edged washer

Заводской номер: 009099030 Количество на модель:
009099030
39

Номер детали на чертеже:

39

Allen screw

Заводской номер: 009016700 Количество на модель:
009016700
39

Номер детали на чертеже:

39

Allen screw

Заводской номер: 009030771 Количество на модель:
009030771
40

Номер детали на чертеже:

40

O-ring

Заводской номер: 009376280 Количество на модель:
009376280
41

Номер детали на чертеже:

41

Detent edged washer

Заводской номер: 009099061 Количество на модель:
009099061
42

Номер детали на чертеже:

42

Allen screw

Заводской номер: 009030451 Количество на модель:
009030451
42

Номер детали на чертеже:

42

Allen screw

Заводской номер: 009030512 Количество на модель:
009030512
43

Номер детали на чертеже:

43

Hex nut

Заводской номер: 009082120 Количество на модель:
009082120
44

Номер детали на чертеже:

44

Tube clamp-2 halves

Заводской номер: 009251060 Количество на модель:
009251060
45

Номер детали на чертеже:

45

Cover plate

Заводской номер: 009251251 Количество на модель:
009251251
46

Номер детали на чертеже:

46

Hex head bolt

Заводской номер: 009014380 Количество на модель:
009014380
47

Номер детали на чертеже:

47

Gasket ring

Заводской номер: 009377171 Количество на модель:
009377171
48

Номер детали на чертеже:

48

Oil-Id.-no.= 1ltr

Заводской номер: 009260291 Количество на модель: 150
009260291
150
49

Номер детали на чертеже:

49

Oil level indicator

Заводской номер: 009400291 Количество на модель:
009400291
50

Номер детали на чертеже:

50

Adjustable L connection

Заводской номер: 009208270 Количество на модель:
009208270
