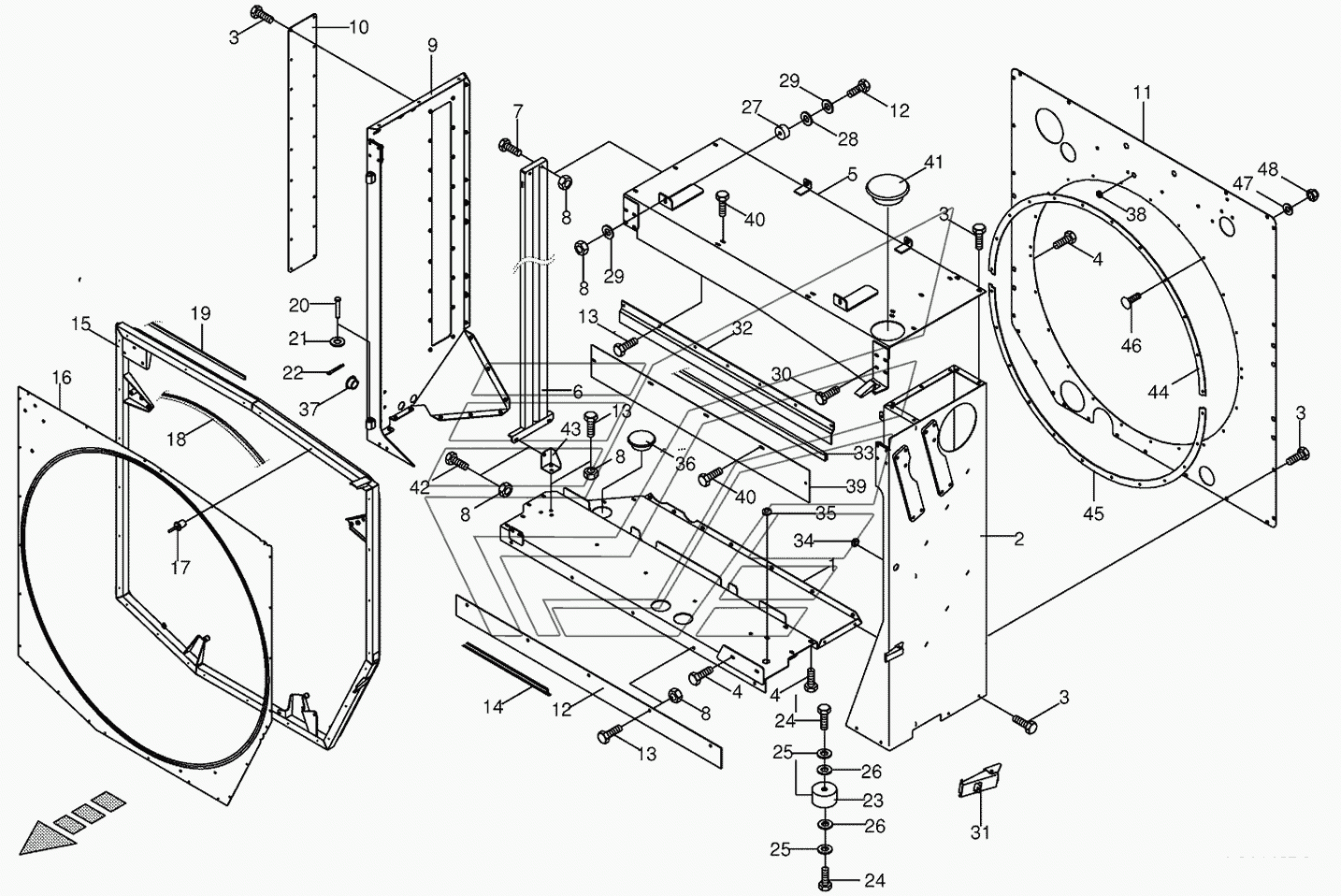

Radiator frame/radiator door BIG-X-500. Каталог 2010г.

Ventilator wheel/Drive BIG-X-500 Condenser for air conditioner-cpl. BIG-X-500

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

Platform

Заводской номер: 200200450 Количество на модель:
200200450
2

Номер детали на чертеже:

2

Barrier-left

Заводской номер: 200200210 Количество на модель:
200200210
3

Номер детали на чертеже:

3

Hex head bolt

Заводской номер: 009006320 Количество на модель:
009006320
4

Номер детали на чертеже:

4

Hex head bolt

Заводской номер: 009006360 Количество на модель:
009006360
5

Номер детали на чертеже:

5

Top part headstock

Заводской номер: 200200550 Количество на модель:
200200550
6

Номер детали на чертеже:

6

Morable barrier

Заводской номер: 200217180 Количество на модель:
200217180
7

Номер детали на чертеже:

7

Hex head bolt

Заводской номер: 009002840 Количество на модель:
009002840
8

Номер детали на чертеже:

8

Locknut

Заводской номер: 009087580 Количество на модель:
009087580
9

Номер детали на чертеже:

9

Barrier-right

Заводской номер: 200245080 Количество на модель:
200245080
10

Номер детали на чертеже:

10

Cover

Заводской номер: 200200440 Количество на модель:
200200440
11

Номер детали на чертеже:

11

Fan hood

Заводской номер: 202214320 Количество на модель:
202214320
12

Номер детали на чертеже:

12

Baffle

Заводской номер: 200200540 Количество на модель:
200200540
13

Номер детали на чертеже:

13

Hex head bolt

Заводской номер: 009006340 Количество на модель:
009006340
14

Номер детали на чертеже:

14

Rubber profile-Id.-no.= 1m

Заводской номер: 002233911 Количество на модель:
002233911
15

Номер детали на чертеже:

15

Radiator door

Заводской номер: 200201570 Количество на модель:
200201570
16

Номер детали на чертеже:

16

Cover plate

Заводской номер: 200201800 Количество на модель:
200201800
17

Номер детали на чертеже:

17

Blind rivet

Заводской номер: 009142370 Количество на модель:
009142370
18

Номер детали на чертеже:

18

Brush

Заводской номер: 200210460 Количество на модель:
200210460
19

Номер детали на чертеже:

19

Rubber profile

Заводской номер: 200210450 Количество на модель:
200210450
20

Номер детали на чертеже:

20

Pin

Заводской номер: 002259401 Количество на модель:
002259401
21

Номер детали на чертеже:

21

Washer

Заводской номер: 009103031 Количество на модель:
009103031
22

Номер детали на чертеже:

22

Cotter pin

Заводской номер: 009120671 Количество на модель:
009120671
23

Номер детали на чертеже:

23

Rubber pad

Заводской номер: 009242210 Количество на модель:
009242210
24

Номер детали на чертеже:

24

Hex head bolt

Заводской номер: 009006530 Количество на модель:
009006530
25

Номер детали на чертеже:

25

Washer

Заводской номер: 009105061 Количество на модель:
009105061
26

Номер детали на чертеже:

26

Washer

Заводской номер: 009106090 Количество на модель:
009106090
27

Номер детали на чертеже:

27

Rubber pad

Заводской номер: 009242220 Количество на модель:
009242220
28

Номер детали на чертеже:

28

Washer

Заводской номер: 009106391 Количество на модель:
009106391
29

Номер детали на чертеже:

29

Washer

Заводской номер: 009103530 Количество на модель:
009103530
30

Номер детали на чертеже:

30

Hex head bolt

Заводской номер: 009006370 Количество на модель:
009006370
31

Номер детали на чертеже:

31

Clamping lock

Заводской номер: 009242190 Количество на модель:
009242190
32

Номер детали на чертеже:

32

Clamping profile

Заводской номер: 200203910 Количество на модель:
200203910
33

Номер детали на чертеже:

33

Rubber

Заводской номер: 200203900 Количество на модель:
200203900
34

Номер детали на чертеже:

34

Cable bushing

Заводской номер: 009242170 Количество на модель:
009242170
35

Номер детали на чертеже:

35

Cable bushing

Заводской номер: 009405640 Количество на модель:
009405640
36

Номер детали на чертеже:

36

Sealing plug

Заводской номер: 009251390 Количество на модель:
009251390
37

Номер детали на чертеже:

37

Sealing plug

Заводской номер: 270004430 Количество на модель:
270004430
38

Номер детали на чертеже:

38

Cable bushing

Заводской номер: 009242080 Количество на модель:
009242080
39

Номер детали на чертеже:

39

Baffle-top

Заводской номер: 200203940 Количество на модель:
200203940
40

Номер детали на чертеже:

40

Hex head bolt

Заводской номер: 009006120 Количество на модель:
009006120
40

Номер детали на чертеже:

40

Hex head bolt

Заводской номер: 009006140 Количество на модель:
009006140
41

Номер детали на чертеже:

41

Sealing plug

Заводской номер: 270007070 Количество на модель:
270007070
42

Номер детали на чертеже:

42

Hex head bolt

Заводской номер: 009014370 Количество на модель:
009014370
43

Номер детали на чертеже:

43

Counter bearing-right

Заводской номер: 200217140 Количество на модель:
200217140
44

Номер детали на чертеже:

44

Reinforcement top

Заводской номер: 202214340 Количество на модель:
202214340
45

Номер детали на чертеже:

45

Reinforcement bottom

Заводской номер: 202214330 Количество на модель:
202214330
46

Номер детали на чертеже:

46

Coach bolt

Заводской номер: 009049512 Количество на модель:
009049512
47

Номер детали на чертеже:

47

Washer

Заводской номер: 009104130 Количество на модель:
009104130
48

Номер детали на чертеже:

48

Locknut

Заводской номер: 009087060 Количество на модель:
009087060
