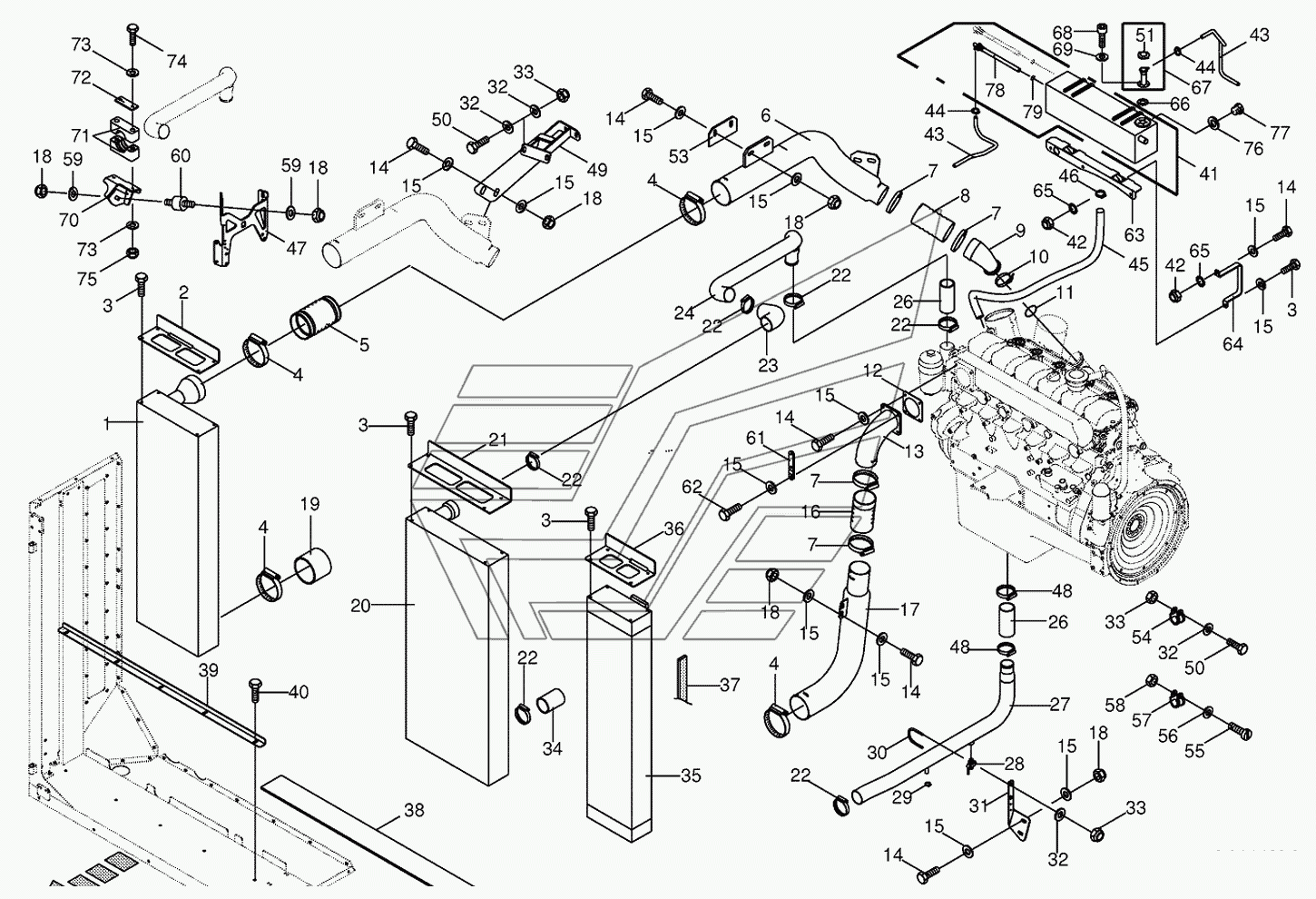

Condenser for air conditioner-cpl. BIG-X-500. Каталог 2010г.

Radiator frame/radiator door BIG-X-500 Air cleaning equipment BIG-X-500

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

Charge air cooler

Заводской номер: 002141881 Количество на модель:
002141881
2

Номер детали на чертеже:

2

Cover plate

Заводской номер: 200203890 Количество на модель:
200203890
3

Номер детали на чертеже:

3

Hex head bolt

Заводской номер: 009006340 Количество на модель:
009006340
4

Номер детали на чертеже:

4

Clamp

Заводской номер: 009405400 Количество на модель:
009405400
5

Номер детали на чертеже:

5

Corrugated tube-auburn

Заводской номер: 002280480 Количество на модель:
002280480
6

Номер детали на чертеже:

6

Charge air tube

Заводской номер: 002149620 Количество на модель:
002149620
7

Номер детали на чертеже:

7

Hose clamp

Заводской номер: 002328270 Количество на модель:
002328270
8

Номер детали на чертеже:

8

Hose

Заводской номер: 009402120 Количество на модель:
009402120
9

Номер детали на чертеже:

9

Charge air tube

Заводской номер: 009402100 Количество на модель:
009402100
10

Номер детали на чертеже:

10

Hose clip

Заводской номер: 002328280 Количество на модель:
002328280
11

Номер детали на чертеже:

11

O-ring

Заводской номер: 009376130 Количество на модель:
009376130
12

Номер детали на чертеже:

12

Gasket

Заводской номер: 002328260 Количество на модель:
002328260
13

Номер детали на чертеже:

13

Charge air connector

Заводской номер: 002149680 Количество на модель:
002149680
14

Номер детали на чертеже:

14

Hex head bolt

Заводской номер: 009006370 Количество на модель:
009006370
15

Номер детали на чертеже:

15

Washer

Заводской номер: 009104140 Количество на модель:
009104140
16

Номер детали на чертеже:

16

Hose

Заводской номер: 009402110 Количество на модель:
009402110
17

Номер детали на чертеже:

17

Charge air tube

Заводской номер: 002149651 Количество на модель:
002149651
18

Номер детали на чертеже:

18

Locknut

Заводской номер: 009087580 Количество на модель:
009087580
19

Номер детали на чертеже:

19

Hose coupling-auburn

Заводской номер: 002223410 Количество на модель:
002223410
20

Номер детали на чертеже:

20

Cooling solvent cooler

Заводской номер: 002141871 Количество на модель:
002141871
21

Номер детали на чертеже:

21

Cover plate

Заводской номер: 200203880 Количество на модель:
200203880
22

Номер детали на чертеже:

22

Joint bolt-hose clamp

Заводской номер: 009240180 Количество на модель:
009240180
23

Номер детали на чертеже:

23

Hose connector

Заводской номер: 002133950 Количество на модель:
002133950
24

Номер детали на чертеже:

24

Water tube

Заводской номер: 200245230 Количество на модель:
200245230
26

Номер детали на чертеже:

26

Sleeve

Заводской номер: 002329572 Количество на модель:
002329572
27

Номер детали на чертеже:

27

Water tube

Заводской номер: 002148760 Количество на модель:
002148760
28

Номер детали на чертеже:

28

Discharge drain

Заводской номер: 009193750 Количество на модель:
009193750
29

Номер детали на чертеже:

29

Tube clip

Заводской номер: 009240490 Количество на модель:
009240490
30

Номер детали на чертеже:

30

Holding bow

Заводской номер: 002331880 Количество на модель:
002331880
31

Номер детали на чертеже:

31

Support plate

Заводской номер: 002149980 Количество на модель:
002149980
32

Номер детали на чертеже:

32

Washer

Заводской номер: 009104130 Количество на модель:
009104130
33

Номер детали на чертеже:

33

Locknut

Заводской номер: 009087060 Количество на модель:
009087060
34

Номер детали на чертеже:

34

Sleeve

Заводской номер: 002329582 Количество на модель:
002329582
35

Номер детали на чертеже:

35

Oil cooler

Заводской номер: 002141911 Количество на модель:
002141911
36

Номер детали на чертеже:

36

Cover plate

Заводской номер: 200203870 Количество на модель:
200203870
37

Номер детали на чертеже:

37

Self-adhesive sealing strip-Id.-no.= 1m

Заводской номер: 009385560 Количество на модель:
009385560
38

Номер детали на чертеже:

38

Floor mat

Заводской номер: 200203810 Количество на модель:
200203810
39

Номер детали на чертеже:

39

Angle

Заводской номер: 200203930 Количество на модель:
200203930
40

Номер детали на чертеже:

40

Hex head bolt

Заводской номер: 009006320 Количество на модель:
009006320
41

Номер детали на чертеже:

41

Cooling agent header tank

Заводской номер: 270030641 Количество на модель:
270030641
42

Номер детали на чертеже:

42

Hex nut

Заводской номер: 009082120 Количество на модель:
009082120
43

Номер детали на чертеже:

43

Hose-Id.-no.= 1m

Заводской номер: 009401730 Количество на модель:
009401730
44

Номер детали на чертеже:

44

Hose clamp

Заводской номер: 009240340 Количество на модель:
009240340
45

Номер детали на чертеже:

45

Hose

Заводской номер: 002330930 Количество на модель:
002330930
46

Номер детали на чертеже:

46

Tube clip

Заводской номер: 009240450 Количество на модель:
009240450
47

Номер детали на чертеже:

47

Holding plate

Заводской номер: 002149991 Количество на модель:
002149991
48

Номер детали на чертеже:

48

Joint bolt-hose clamp

Заводской номер: 009240410 Количество на модель:
009240410
49

Номер детали на чертеже:

49

Panel

Заводской номер: 200218140 Количество на модель:
200218140
50

Номер детали на чертеже:

50

Hex head bolt

Заводской номер: 009006160 Количество на модель:
009006160
50

Номер детали на чертеже:

50

Hex head bolt

Заводской номер: 009006140 Количество на модель:
009006140
51

Номер детали на чертеже:

51

Sealing cap

Заводской номер: 009403790 Количество на модель:
009403790
53

Номер детали на чертеже:

53

Enclosure

Заводской номер: 002257200 Количество на модель:
002257200
54

Номер детали на чертеже:

54

Tube clip w. rubber

Заводской номер: 009240510 Количество на модель:
009240510
54

Номер детали на чертеже:

54

Tube clip w. rubber

Заводской номер: 009240550 Количество на модель:
009240550
55

Номер детали на чертеже:

55

Allen screw

Заводской номер: 009037450 Количество на модель:
009037450
56

Номер детали на чертеже:

56

Washer

Заводской номер: 009105001 Количество на модель:
009105001
57

Номер детали на чертеже:

57

Tube clip w. rubber

Заводской номер: 009240090 Количество на модель:
009240090
58

Номер детали на чертеже:

58

Hex nut

Заводской номер: 009082071 Количество на модель:
009082071
59

Номер детали на чертеже:

59

Washer

Заводской номер: 900001210 Количество на модель:
900001210
60

Номер детали на чертеже:

60

Rubber pad

Заводской номер: 270035800 Количество на модель:
270035800
61

Номер детали на чертеже:

61

Hose support

Заводской номер: 200239740 Количество на модель:
200239740
62

Номер детали на чертеже:

62

Hex head bolt

Заводской номер: 009006380 Количество на модель:
009006380
63

Номер детали на чертеже:

63

Support

Заводской номер: 200243730 Количество на модель:
200243730
64

Номер детали на чертеже:

64

Yoke

Заводской номер: 200243720 Количество на модель:
200243720
65

Номер детали на чертеже:

65

Detent edged washer

Заводской номер: 009099091 Количество на модель:
009099091
66

Номер детали на чертеже:

66

Gasket ring

Заводской номер: 270039651 Количество на модель:
270039651
67

Номер детали на чертеже:

67

Filler neck

Заводской номер: 200123130 Количество на модель:
200123130
68

Номер детали на чертеже:

68

Allen screw

Заводской номер: 009034480 Количество на модель:
009034480
69

Номер детали на чертеже:

69

Washer

Заводской номер: 009103650 Количество на модель:
009103650
70

Номер детали на чертеже:

70

Tube support

Заводской номер: 200245260 Количество на модель:
200245260
71

Номер детали на чертеже:

71

Tube clamp-2 halves

Заводской номер: 270039620 Количество на модель:
270039620
72

Номер детали на чертеже:

72

Cover plate

Заводской номер: 270039630 Количество на модель:
270039630
73

Номер детали на чертеже:

73

Washer

Заводской номер: 009104111 Количество на модель:
009104111
74

Номер детали на чертеже:

74

Hex head bolt

Заводской номер: 009011590 Количество на модель:
009011590
75

Номер детали на чертеже:

75

Locknut

Заводской номер: 009087041 Количество на модель:
009087041
76

Номер детали на чертеже:

76

Gasket ring

Заводской номер: 009377171 Количество на модель:
009377171
77

Номер детали на чертеже:

77

Screw plug

Заводской номер: 270027000 Количество на модель:
270027000
78

Номер детали на чертеже:

78

Angle lug

Заводской номер: 270058020 Количество на модель:
270058020
79

Номер детали на чертеже:

79

O-ring

Заводской номер: 900013010 Количество на модель:
900013010
80

Номер детали на чертеже:

80

Spiral strip-Id.-no.= 1m

Заводской номер: 270046020 Количество на модель:
270046020
