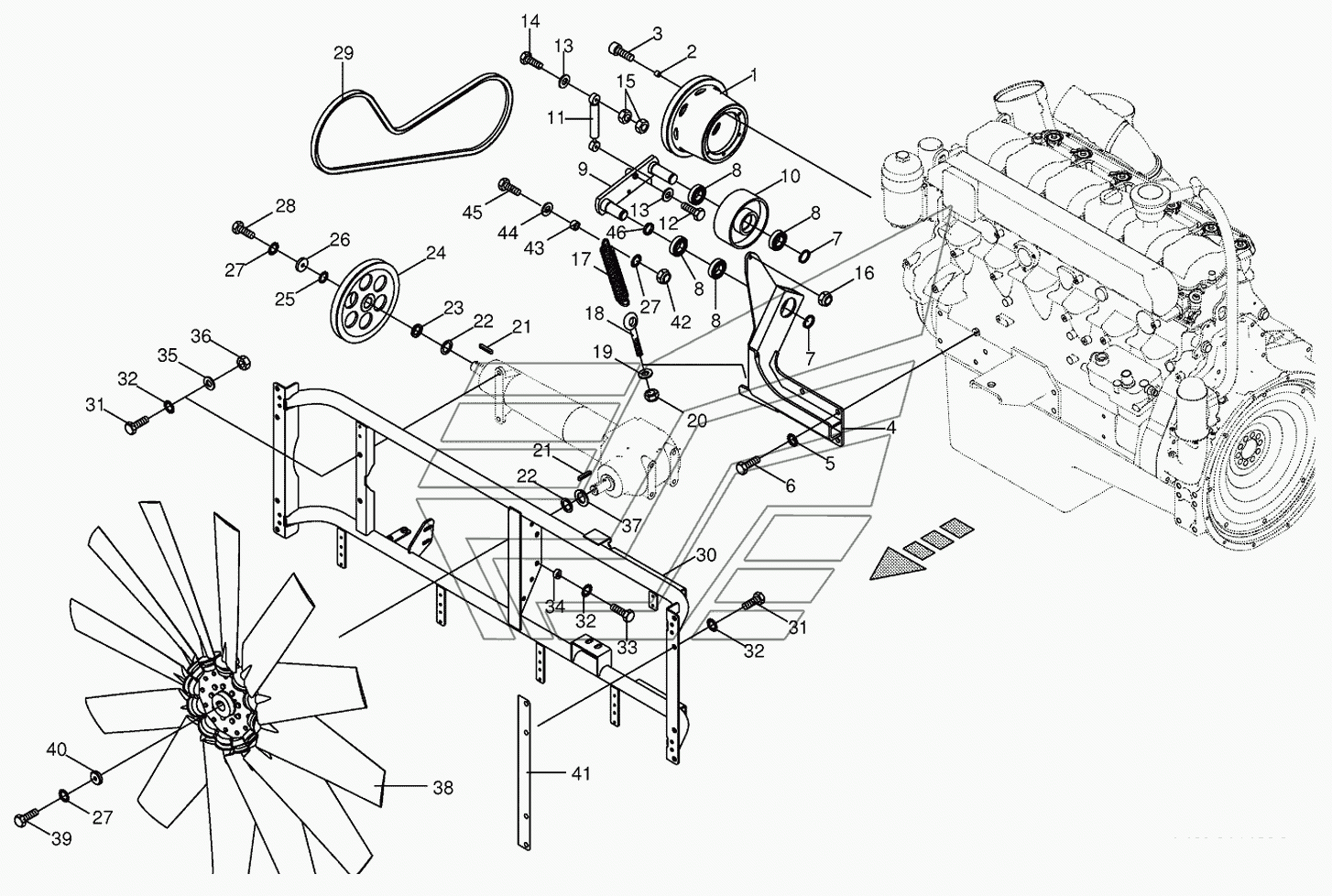

Ventilator wheel/Drive BIG-X-500. Каталог 2010г.

Fan gearbox BIG-X-500 Radiator frame/radiator door BIG-X-500

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

V-belt pulley

Заводской номер: 200203240 Количество на модель:
200203240
2

Номер детали на чертеже:

2

Bushing

Заводской номер: 002211671 Количество на модель:
002211671
3

Номер детали на чертеже:

3

Allen screw

Заводской номер: 009030800 Количество на модель:
009030800
4

Номер детали на чертеже:

4

Bracket

Заводской номер: 200213061 Количество на модель:
200213061
5

Номер детали на чертеже:

5

Detent edged washer

Заводской номер: 009099290 Количество на модель:
009099290
6

Номер детали на чертеже:

6

Hex head bolt

Заводской номер: 900000290 Количество на модель:
900000290
7

Номер детали на чертеже:

7

Circlip

Заводской номер: 009115360 Количество на модель:
009115360
8

Номер детали на чертеже:

8

Grooved ball bearing

Заводской номер: 009305060 Количество на модель:
009305060
9

Номер детали на чертеже:

9

Rocker

Заводской номер: 002316514 Количество на модель:
002316514
10

Номер детали на чертеже:

10

Jockey pulley

Заводской номер: 002299422 Количество на модель:
002299422
11

Номер детали на чертеже:

11

Damper

Заводской номер: 002307640 Количество на модель:
002307640
12

Номер детали на чертеже:

12

Hex head bolt

Заводской номер: 009016131 Количество на модель:
009016131
13

Номер детали на чертеже:

13

Washer

Заводской номер: 009104130 Количество на модель:
009104130
14

Номер детали на чертеже:

14

Hex head bolt

Заводской номер: 009010461 Количество на модель:
009010461
15

Номер детали на чертеже:

15

Hex nut

Заводской номер: 009082100 Количество на модель:
009082100
16

Номер детали на чертеже:

16

Locknut

Заводской номер: 009087060 Количество на модель:
009087060
17

Номер детали на чертеже:

17

Tension spring

Заводской номер: 002818061 Количество на модель:
002818061
18

Номер детали на чертеже:

18

Eye screw

Заводской номер: 009053370 Количество на модель:
009053370
19

Номер детали на чертеже:

19

Washer

Заводской номер: 009104140 Количество на модель:
009104140
20

Номер детали на чертеже:

20

Locknut

Заводской номер: 009087580 Количество на модель:
009087580
21

Номер детали на чертеже:

21

Fit-in key

Заводской номер: 009150781 Количество на модель:
009150781
22

Номер детали на чертеже:

22

Shim ring

Заводской номер: 009108620 Количество на модель:
009108620
22

Номер детали на чертеже:

22

Shim ring

Заводской номер: 009108641 Количество на модель:
009108641
22

Номер детали на чертеже:

22

Shim ring

Заводской номер: 009108651 Количество на модель:
009108651
23

Номер детали на чертеже:

23

Spacer ring

Заводской номер: 002256770 Количество на модель:
002256770
24

Номер детали на чертеже:

24

V-belt pulley

Заводской номер: 200203250 Количество на модель:
200203250
25

Номер детали на чертеже:

25

Shim ring

Заводской номер: 009108081 Количество на модель:
009108081
25

Номер детали на чертеже:

25

Shim ring

Заводской номер: 009108261 Количество на модель:
009108261
26

Номер детали на чертеже:

26

Washer

Заводской номер: 002238931 Количество на модель:
002238931
27

Номер детали на чертеже:

27

Detent edged washer

Заводской номер: 009099091 Количество на модель:
009099091
28

Номер детали на чертеже:

28

Hex head bolt

Заводской номер: 009006370 Количество на модель:
009006370
29

Номер детали на чертеже:

29

V-belt

Заводской номер: 009215601 Количество на модель:
009215601
30

Номер детали на чертеже:

30

Gearbox support

Заводской номер: 200202132 Количество на модель:
200202132
31

Номер детали на чертеже:

31

Hex head bolt

Заводской номер: 009006550 Количество на модель:
009006550
32

Номер детали на чертеже:

32

Detent edged washer

Заводской номер: 009099101 Количество на модель:
009099101
33

Номер детали на чертеже:

33

Hex head bolt

Заводской номер: 009006570 Количество на модель:
009006570
34

Номер детали на чертеже:

34

Spacer bushing

Заводской номер: 002282511 Количество на модель:
002282511
35

Номер детали на чертеже:

35

Washer

Заводской номер: 009103200 Количество на модель:
009103200
36

Номер детали на чертеже:

36

Hex nut

Заводской номер: 009082150 Количество на модель:
009082150
38

Номер детали на чертеже:

38

270129020

Заводской номер: 270129020 Количество на модель:
270129020
39

Номер детали на чертеже:

39

Hex head bolt

Заводской номер: 009006380 Количество на модель:
009006380
41

Номер детали на чертеже:

41

Spacer plate

Заводской номер: 200237390 Количество на модель:
200237390
41

Номер детали на чертеже:

41

Spacer plate

Заводской номер: 200237380 Количество на модель:
200237380
43

Номер детали на чертеже:

43

Bushing

Заводской номер: 002817905 Количество на модель:
002817905
44

Номер детали на чертеже:

44

Washer

Заводской номер: 009103530 Количество на модель:
009103530
45

Номер детали на чертеже:

45

Hex head bolt

Заводской номер: 009014310 Количество на модель:
009014310
46

Номер детали на чертеже:

46

Spacer ring

Заводской номер: 002270852 Количество на модель:
002270852
